Centrum obróbcze MILL 1570 – precyzja i wydajność w obróbce CNC

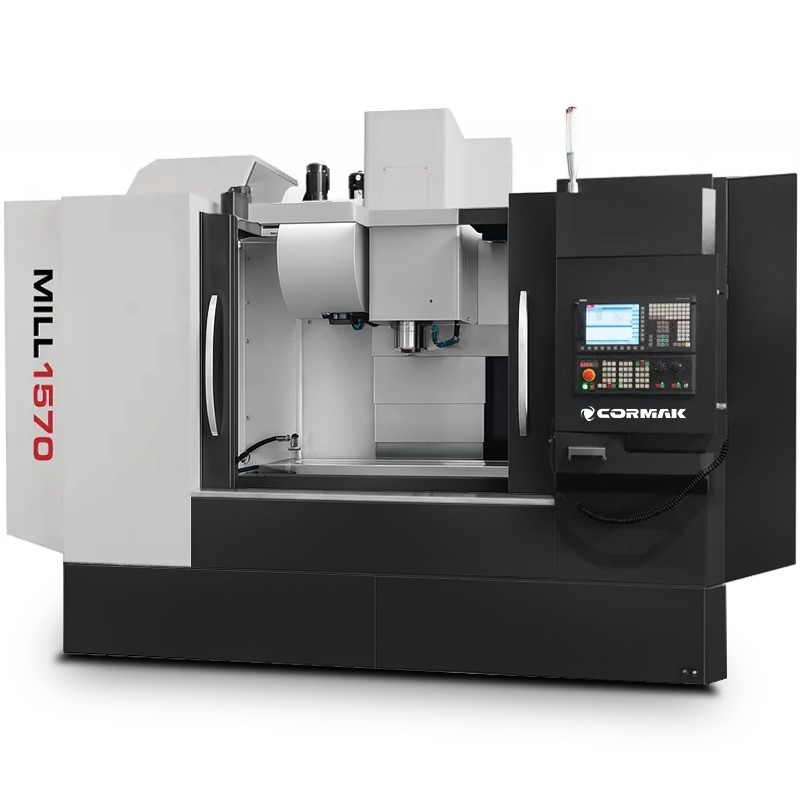

Centrum obróbcze MILL 1570 to nowoczesne pionowe centrum obróbcze CNC, zaprojektowane do precyzyjnej obróbki metali w wymagających zastosowaniach przemysłowych. Wyposażone w zaawansowane sterowanie Siemens Sinumerik 828D, oferuje niezrównaną dokładność i wysoką wydajność.

Główne atuty centrum obróbkowego MILL 1570

Pionowe centrum obróbcze MILL 1570 łączy zaawansowaną technologię z solidną konstrukcją, zapewniając stabilność i precyzję w obróbce ciężkich detali. Jest to idealne rozwiązanie dla firm poszukujących centrów obróbczych CNC, które gwarantują wysoką jakość, efektywność i elastyczność. Kluczowe korzyści to:

• Wyjątkowa precyzja: Dokładność pozycjonowania ±0,01 mm dzięki śrubom kulowym o średnicy 40 mm i skoku 8 mm, idealna dla detali o złożonych geometriach.
• Stabilność konstrukcji: Masywny korpus o wadze 9500 kg z 4-torowym systemem prowadnic minimalizuje wibracje, umożliwiając obróbkę detali o masie do 960 kg.
• Wysoka wydajność: Wrzeciono o mocy 16 kW i prędkości do 10000 obr/min z napędem pasowym oraz szybki posuw 15/15/12 m/min skracają czas cyklu produkcyjnego.
• Bezpieczeństwo operatora: Hermetyczna komora robocza chroni przed pyłem i wiórami, zapewniając ergonomiczne warunki pracy.
• Elastyczność konfiguracji: Możliwość rozbudowy o czwartą oś obrotową, zaawansowane systemy sterowania (Siemens 808D, Fanuc Oi-TF) oraz chłodzenie przez wrzeciono, dostosowujące maszynę do specyficznych potrzeb.
• Trwałość: Wysokiej jakości prowadnice liniowe i komponenty mechaniczne zapewniają długotrwałą eksploatację w trudnych warunkach przemysłowych.
• Zaawansowane funkcje kontrolne: Ergonomiczny interfejs i zaawansowane cykle obróbcze umożliwiają łatwe programowanie i optymalizację procesów.

Budowa i technologia centrum obróbkowego MILL 1570

Centrum frezarskie do metalu MILL 1570 zostało zaprojektowane z myślą o maksymalnej trwałości i precyzji w wymagających środowiskach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Masywny korpus żeliwny: O wadze 9500 kg, z szerokim rozmieszczeniem hartowanych i oszlifowanych prowadnic prostokątnych, zapewnia doskonałą sztywność i stabilność.
• 4-torowy system prowadnic: Umożliwia obsługę dużych obciążeń stołu, idealny dla ciężkich detali.
• Prowadnice liniowe: Najwyższej jakości prowadnice w osiach X, Y, Z gwarantują płynność ruchu i precyzję przy posuwie 15 m/min.
• Wrzeciono BT40 (opcja BT50): O mocy 16 kW i prędkości do 10000 obr/min, z napędem pasowym i przeciwwagą, redukuje drgania i zapewnia wydajne skrawanie.
• Śruby kulowe: Precyzyjne śruby o średnicy 40 mm i skoku 8 mm w trzech osiach zapewniają wysoką dokładność i powtarzalność.
• Magazyn narzędzi: 24-pozycyjny magazyn BT40 (opcja BT50) umożliwia szybką wymianę narzędzi o maksymalnej wadze 7,5 kg.
• Automatyczny system smarowania: Minimalizuje zużycie komponentów, wydłużając żywotność maszyny.
• Hermetyczna komora robocza: Zapewnia bezpieczeństwo i ochronę przed zanieczyszczeniami.

Precyzja i wydajność pracy

Centrum obróbcze CNC MILL 1570 oferuje wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 828D, które zapewnia wysoką moc obliczeniową i zaawansowane cykle obróbcze. Dokładność pozycjonowania ±0,01 mm oraz szybki posuw 15/15/12 m/min umożliwiają efektywną obróbkę detali o skomplikowanych kształtach. System optymalizuje ścieżki narzędzia, redukując czas produkcji i minimalizując błędy.

Zastosowanie pionowego centrum obróbkowego MILL 1570

Pionowe centra obróbcze takie jak MILL 1570 znajdują zastosowanie w kluczowych sektorach przemysłu, w tym:

• Przemysł motoryzacyjny: Produkcja komponentów silników, skrzyń biegów i układów zawieszenia.
• Przemysł lotniczy: Obróbka precyzyjnych detali, takich jak elementy turbin i konstrukcje lotnicze.
• Przemysł narzędziowy: Wytwarzanie form wtryskowych, matryc i detali o złożonych kształtach.
• Budowa maszyn: Produkcja ciężkich komponentów do urządzeń przemysłowych i narzędzi precyzyjnych.

Dzięki możliwości rozbudowy o czwartą oś, maszyna jest idealna dla zakładów produkcyjnych wymagających wszechstronności i precyzji.

Wyposażenie standardowe

• System sterowania Siemens Sinumerik 828D z 2-letnią gwarancją
• Wrzeciono 10000 obr/min
• 24-pozycyjny magazyn narzędzi BT40
• 3-kolorowe lampki alarmowe
• Oświetlenie przestrzeni roboczej
• Zamknięty układ chłodzenia
• Hermetyczna obudowa
• Automatyczny system smarowania
• Układ pneumatyczny

Wyposażenie opcjonalne

• Systemy sterowania Siemens Sinumerik 808D lub Fanuc Oi-TF
• Wrzeciono BT50
• Chłodzenie przez wrzeciono (20 bar lub 40 bar)
• 4 oś obrotowa
• Łańcuchowy lub ślimakowy przenośnik wiórów
• Sonda pomiaru narzędzia Renishaw TS27R
• Sonda przedmiotowa Renishaw OMP60
• Cykle pomiarowe Renishaw
• Separator oleju i chłodziwa
• Odciąg mgły olejowej
• Drzwi automatyczne
• Liniały pomiarowe dla 3 osi

Parametry techniczne

Sterowania CNC – Siemens i Fanuc

Centrum obróbcze MILL 1570 oferuje zaawansowane systemy sterowania CNC, takie jak Siemens Sinumerik 808D, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań frezarskich i tokarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje Siemens Sinumerik 808

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne centra obróbcze oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Zapytaj o szczegóły lub umów się na prezentację maszyny! Skontaktuj się z nami
