Opis maszyny
-
Solidność Masywnego Korpusu: Masywny korpus maszyny Centrum Obróbczego MILL 530 900x400 stanowi solidną podstawę dla precyzyjnej i skutecznej obróbki materiałów, oferując trwałość na lata.
-

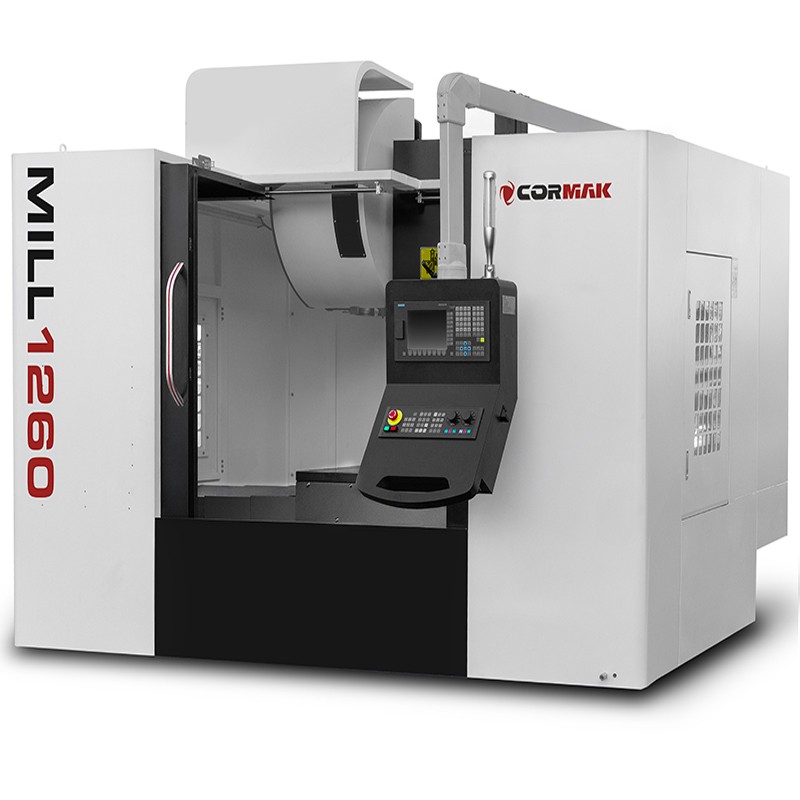

Prowadnice Liniowe dla Doskonałej Precyzji: Z najwyższej jakości prowadnicami liniowymi dla wszystkich osi, MILL 1260 gwarantuje doskonałą precyzję w każdym punkcie obrabianego materiału.
-
Bezpieczeństwo z Hermetyczną Komorą Roboczą: Hermetyczna komora robocza to zabezpieczenie przed pyłami i innymi potencjalnymi zagrożeniami, tworząc ergonomiczne i bezpieczne miejsce pracy.
-
Precyzyjne Śruby Kulowe w 3 Osiach: Zaawansowane precyzyjne śruby kulowe najwyższej jakości w 3 osiach gwarantują maksymalną precyzję w trakcie każdej operacji obróbkowej.
-
Efektywne Serwo Napędy Siemens: Serwo napędy firmy Siemens doskonale współpracują z maszyną, dostarczając wydajności i płynności w ruchach, co przekłada się na efektywność procesu obróbki.
| ROZMIAR STOŁU |
1200x600 mm |
| LICZBA T-ROWKÓW/ROZMIAR/ODLEGŁOŚĆ |
5/18/100 mm |
| PRZESUW OSI X/Y/Z |
1150 x 600 x 600 mm |
| KOŃCÓWKA WRZECIONA |
BT40 |
| PRĘDKOŚĆ WRZECIONA |
100-8000 obr/min |
| MOC SILNIKA WRZECIONA |
7,5 kW opcja 12 kw
|
| PRĘDKOŚĆ PRZYŚPIESZONEGO POSUWU OSI X/Y/Z |
24/24/12 m/min |
| PRĘDKOŚĆ POSUWU |
2,5-3000 mm/min |
| GŁOWICA NARZĘDZIOWA |
BT40-16 |
| DOKŁADNOŚĆ POZYCJONOWANIA |
0,02 mm |
| MAKSYMALNA DŁUGOŚĆ NARZĘDZIA |
300 mm |
| MAKSYMALNA WAGA NARZĘDZIA |
7,5 kg |
| WYMIARY |
3540x2300x2980 mm |
| WAGA |
6560 kg |
Dostępne wyposażenie
| WYPOSAŻENIE I OPCJE |
|
| Wrzeciono z napędem bezpośrednim: BT40-12000 obr/min |
OPCJA |
| Wrzeciono : BT40-10000 obr/min |
OPCJA |
| Łańcuchowy przenośnik wiórów |
OPCJA |
| Ślimakowy przenośnik wiórów |
OPCJA |
| Wentylowana szafa sterownicza |
STANDART |
| 24-miejscowy bębnowy magazyn narzędzi |
OPCJA |
| Prowadnice liniowe |
STANDART |
| Automatyczne centralne smarowanie |
STANDART |
| Pełne poszycie z 1 przednimi drzwiami przesuwnymi |
STANDART |
| Drzwi boczne rewizyjne 2 szt |
STANDART |
| 3-kolorowe lampki alarmowe |
STANDART |
| Oświetlenie LED |
STANDART |
| Hermetyczna obudowa maszyny |
STANDART |
| Układ chłodzenia (obieg zamkniety) |
STANDART |
| Elektroniczne koło ręczne z wyłącznikiem awaryjnym |
STANDART |
| Chłodzenie przez wrzeciono 20 bar – wrzeciono na pasku |
OPCJA |
| Chłodzenie przez wrzeciono 20 bar – wrzeciono z napędem bezpośrednim |
OPCJA |
| Sonda PRZEDMIOTOWA RENISHAW OMP60 |
OPCJA |
| Sonda POMIARU NARZĘDZI RENISHAW TS27R |
OPCJA |
| Cykle pomiarowe RENISHAW |
OPCJA |
| Separator oleju i chłodziwa |
OPCJA |
| Odciąg mgły olejowej |
OPCJA |
| Czujnik otwartych drzwi |
OPCJA |
| Drzwi automatyczne |
OPCJA |
| Manual Guide 0i (dla sterowania FANUC Oi) |
OPCJA |
| Shop MILL (dla sterowania SINUMERIK 828) |
OPCJA |
| Liniały pomiarowe dla 3 osi |
OPCJA |
| Przygotowanie do montażu 4. osi |
STANDART |
| 4 oś CNC z konikiem |
OPCJA |
| Uchwyt tokarski Fi 200mm/3szcz. do 4 osi |
OPCJA |
| Uchwyt tokarski Fi 250mm/3szcz. do 4 osi |
OPCJA |
| Sterowanie SINUMERIK 828D |
OPCJA |
| Sterowanie FANUC 0i |
OPCJA |
|
Serwonapędy Siemens we wszystkich 3 osiach (dla sterowania Sinumerik 808/828)
Serwonapędy FANUC Oi we wszystkich 3 osiach (dla sterowania Fanuc 0i)
Funkcja automatycznego przedmuchiwania wrzeciona
|
STANDART |
| Automatyczna orientacja wrzeciona |
OPCJA |
| Termostabilizator wrzeciona |
STANDART |
- Sterowanie CNC
- wrzeciono 8000 obrotów
- 16 narzędziowy magazyn
- 3-kolorowe lampki alarmowe
- oświetlenie
- zamknięty układ chłodzenia
- hermetyczna obudowa maszyny
- automatyczny system smarowania
- układ pneumatyczny
Wyposażenie opcjonalne
- Sterowanie SINUMERIK 808D
- Sterowanie SINUMERIK 828D
- Sterowanie FANUC
- Poziomy magazyn narzędzi (24)
- Chłodzenie przez wrzeciono
- Wrzeciono 12 000 obr/min
- Odbiór wiórów
- Sonda pomiaru narzędzia
- Sonda pomiaru detalu
- 4 oś
Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF
Oferujemy profesjonalne sterowania CNC renomowanych marek Siemens i Fanuc, które zapewniają precyzję, wydajność oraz łatwość obsługi. Nasze rozwiązania są idealne zarówno dla mniejszych warsztatów, jak i dla wymagających aplikacji przemysłowych.
Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań
Siemens Sinumerik 808D to nowoczesne, ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej. System został zaprojektowany z myślą o małych i średnich przedsiębiorstwach, oferując:
- Intuicyjną obsługę – prosty interfejs oparty na ekranie graficznym, który ułatwia programowanie i konfigurację maszyny.
- Wysoką niezawodność – wytrzymała konstrukcja odporna na trudne warunki pracy w warsztacie.
- Szeroką kompatybilność – dostosowane do maszyn o podstawowych wymaganiach technologicznych.
- Doskonałe rozwiązanie dla początkujących użytkowników CNC, którzy chcą rozpocząć pracę na nowoczesnym systemie sterowania.
Siemens Sinumerik 828D – zaawansowane sterowanie dla wymagających zastosowań
Sinumerik 828D to profesjonalne sterowanie CNC zaprojektowane do pracy z frezarkami i tokarkami wymagającymi większej precyzji i wydajności. Jego kluczowe cechy to:
- Wysoka moc obliczeniowa – szybkie przetwarzanie danych umożliwia dynamiczną i dokładną obróbkę skrawaniem.
- Rozbudowane funkcje technologiczne – zaawansowane cykle obróbcze, interpolacja i funkcje optymalizacji ścieżek narzędzia.
- Solidna, kompaktowa konstrukcja – zaprojektowana do pracy w trudnych warunkach przemysłowych.
- Łatwa integracja z automatyką – możliwość rozbudowy o dodatkowe moduły i opcje sterowania procesami produkcyjnymi.
- Kompatybilność z CAD/CAM – bezproblemowa współpraca z oprogramowaniem projektowym i systemami zarządzania produkcją.
Jest to doskonały wybór dla firm poszukujących wydajnego i niezawodnego sterowania CNC do bardziej skomplikowanych operacji obróbczych.
Fanuc Oi-TF – stabilność i precyzja w obróbce tokarskiej
Fanuc Oi-TF to jedno z najpopularniejszych sterowań CNC dla tokarek, znane ze swojej niezawodności oraz łatwości obsługi. System ten jest szeroko stosowany w przemyśle obróbki metalu dzięki:
- Wyjątkowej stabilności pracy – niezawodność i precyzja działania nawet w długotrwałej produkcji seryjnej.
- Zaawansowanym funkcjom tokarskim – obsługuje różne cykle tokarskie, w tym toczenie gwintów, rowkowanie, wiercenie i inne operacje skrawające.
- Intuicyjnemu interfejsowi użytkownika – szybkie programowanie oraz łatwa obsługa dzięki czytelnemu ekranowi i zoptymalizowanemu menu.
- Szerokiej kompatybilności – możliwość współpracy z wieloma modelami maszyn tokarskich.
- Efektywnej optymalizacji procesów – system Fanuc umożliwia lepszą kontrolę nad parametrami obróbki, co pozwala na oszczędność czasu i materiałów.
Dzięki Fanuc Oi-TF użytkownicy zyskują pewność stabilnej i precyzyjnej pracy, co przekłada się na większą wydajność i jakość obróbki.
Wybór odpowiedniego sterowania CNC ma kluczowe znaczenie dla efektywności i precyzji obróbki. Siemens Sinumerik 808D to idealne rozwiązanie dla podstawowych zastosowań, Siemens Sinumerik 828D sprawdzi się w bardziej wymagających procesach produkcyjnych, natomiast Fanuc Oi-TF gwarantuje najwyższą stabilność i niezawodność w obróbce tokarskiej.
Zapraszamy do kontaktu – pomożemy dobrać sterowanie CNC najlepiej dopasowane do Twoich potrzeb!
Poniżej znajdują się linki do instrukcji obsługi sterowników i dokumentacja dla systemów SIEMENS SINUMERIK. Pliki zawierają szczegółowe informacje dotyczące obsługi, konfiguracji oraz programowania urządzeń.
SIEMENS SINUMERIK 828/840
Pobierz instrukcje
SIEMENS SINUMERIK 808
Pobierz instrukcje
