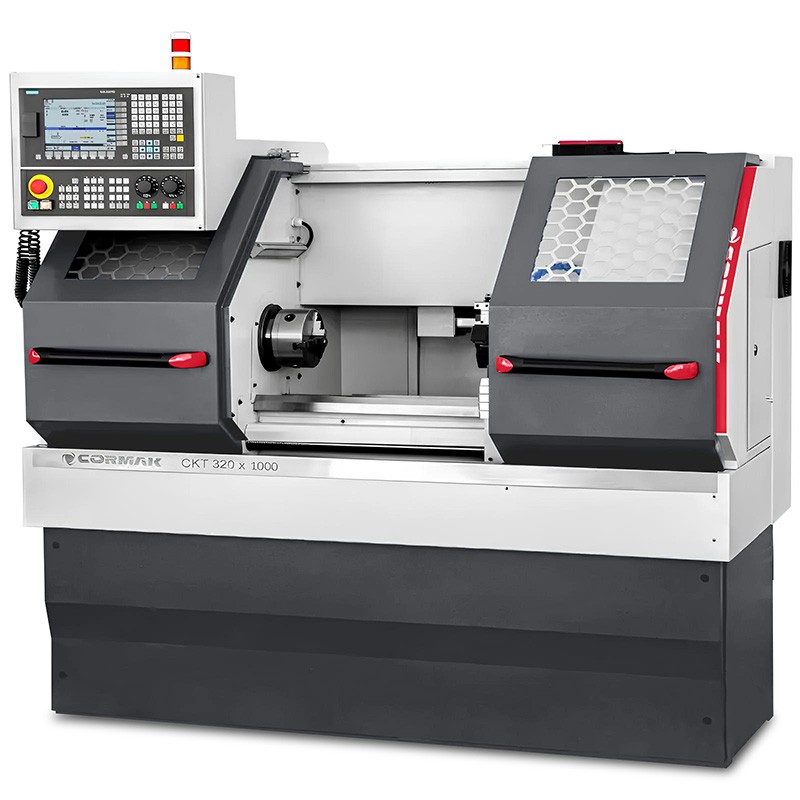

Tokarka CNC CKT 320x1000 – precyzja i wydajność w obróbce metalu

Tokarka CNC CKT 320x1000 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w średnich i dużych zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D, oferuje niezawodność i elastyczność operacyjną.

Główne atuty tokarki CNC CKT 320x1000

Tokarka CNC do metalu CKT 320x1000 to profesjonalne rozwiązanie dla przemysłu, łączące nowoczesną technologię z solidną konstrukcją, idealne dla zakładów wymagających precyzyjnej obróbki skrawaniem. Jako zaawansowana tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie, gwintowanie, rowkowanie czy wiercenie, z zachowaniem najwyższej jakości detali. Jej kluczowe korzyści obejmują:

• Wysoka precyzja obróbki: Maksymalna średnica toczenia nad łożem 320 mm i nad suportem 90 mm (opcja 135 mm), z przelotem wrzeciona 60 mm i maksymalną średnicą wałka w przelocie 44 mm, gwarantuje dokładność w różnorodnych zadaniach.
• Elastyczne wrzeciono: Zakres prędkości 100-2500 obr/min z końcówką MK5 umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Zaawansowane sterowanie: System Siemens Sinumerik 808D w języku polskim, wspierany przez napędy servo Siemens, optymalizuje programowanie i zwiększa efektywność produkcji.
• Sztywna konstrukcja: Waga netto 1080 kg (brutto 1200 kg) i wymiary 2370x1420x2000 mm zapewniają stabilność podczas obróbki detali o długości do 1000 mm.
• Efektywność narzędziowa: 6-pozycyjna głowica rewolwerowa (opcja 4 lub 8) z narzędziami 16x16 mm przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym.
• Ekonomia eksploatacji: Silnik o mocy 5,1 kW (S1) / 3,7 kW łączy wysoką wydajność z niskim zużyciem energii.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, uchwyt hydrauliczny czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.

Budowa i technologia tokarki CNC CKT 320x1000

Tokarka przemysłowa CNC CKT 320x1000 została zaprojektowana z myślą o niezawodności i precyzji w wymagających środowiskach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 1080 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 60 mm z maksymalną średnicą wałka 44 mm, końcówka MK5 i prędkość 100-2500 obr/min umożliwiają obróbkę różnorodnych detali.
• Głowica rewolwerowa: 6-pozycyjna (opcja 4 lub 8) z narzędziami 16x16 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Z końcówką MT3 i maksymalnym przesuwem 100 mm, wspiera precyzyjne podparcie detali.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 320x1000 oferuje wysoką precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. System optymalizuje ścieżki narzędzia, zapewniając dokładność obróbki detali o średnicy do 320 mm i długości 1000 mm. Szybka wymiana narzędzi i zaawansowane cykle tokarskie skracają czas produkcji, zwiększając efektywność.

Zastosowanie tokarki CNC do metalu CKT 320x1000

Tokarki CNC do metalu takie jak CKT 320x1000 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i prototypowa: Idealna do średnioseryjnej produkcji i prototypowania w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski 3-szczękowy
• Głowica rewolwerowa 6-pozycyjna
• Komplet szczęk miękkich
• Konik manualny z końcówką MT3
• Układ chłodzenia
• Automatyczny system smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Dokumentacja techniczno-ruchowa (DTR) w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D, Fanuc Oi-TF lub GSK
• Uchwyt hydrauliczny
• Konik hydrauliczny
• Podtrzymka ruchoma
• Podtrzymka stała
• Sonda narzędziowa
• Dodatkowe szczęki miękkie lub twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Separator oparów z wnętrza kabiny
• Separator zużytego oleju z chłodziwa
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CKT 320x1000 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Zapytaj o szczegóły lub umów się na prezentację maszyny! Skontaktuj się z nami
