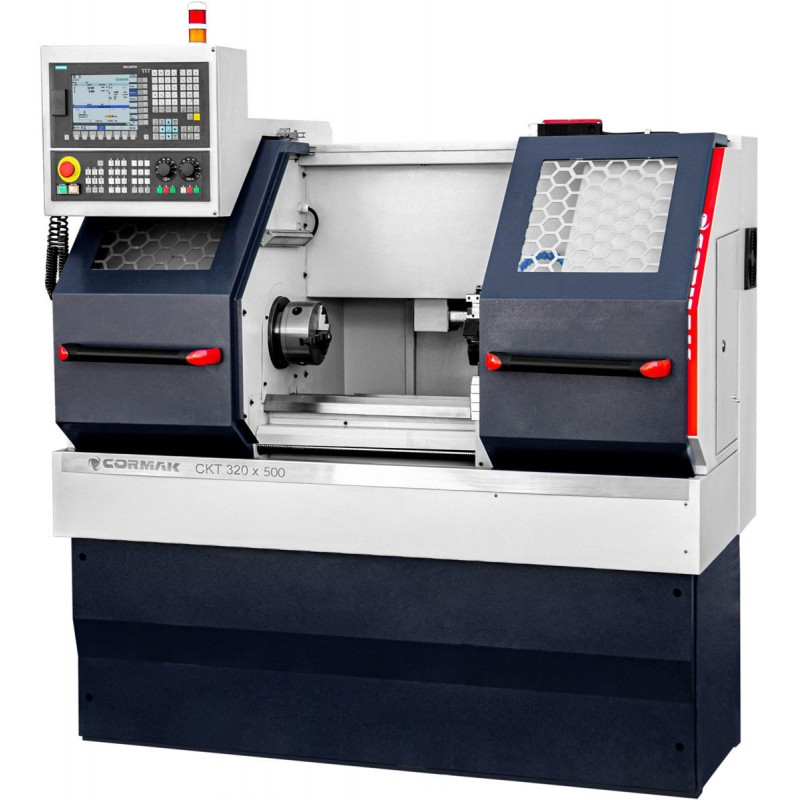

Tokarka CNC CKT 320x500 – precyzja i wszechstronność w obróbce metalu

Tokarka CNC CKT 320x500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w małych i średnich zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D i solidną konstrukcję, gwarantuje wysoką dokładność i niezawodność.

Główne atuty tokarki CNC CKT 320x500

Tokarka CNC do metalu CKT 320x500 oferuje doskonałe połączenie precyzji, wydajności i elastyczności, spełniając potrzeby profesjonalnych warsztatów i zakładów przemysłowych. Jako zaawansowana tokarka przemysłowa, zapewnia optymalne parametry obróbki, umożliwiając produkcję detali o złożonych kształtach z minimalnym nakładem czasu. Kluczowe korzyści obejmują:

• Precyzja obróbki: Maksymalna średnica toczenia nad łożem 320 mm i nad suportem 90 mm (opcja 135 mm), z przelotem wrzeciona 32 mm (opcja 44 mm), zapewnia dokładność przy różnorodnych operacjach skrawających.
• Elastyczne wrzeciono: Zakres prędkości 100-2500 obr/min z końcówką MT5 umożliwia obróbkę różnych materiałów, od stali po stopy lekkie.
• Zaawansowane sterowanie: System Siemens Sinumerik 808D z intuicyjnym interfejsem w języku polskim optymalizuje programowanie i zwiększa efektywność produkcji.
• Sztywna konstrukcja: Waga 900 kg i wymiary 1500x1000x1700 mm zapewniają stabilność podczas obróbki detali o długości do 500 mm.
• Efektywność narzędziowa: 4-pozycyjna głowica rewolwerowa (opcja 6 lub 8) z narzędziami o rozmiarze 16x16 mm przyspiesza wymianę narzędzi, skracając czas cyklu.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic minimalizuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia chroni narzędzia i detale, zapewniając wysoką jakość powierzchni i ciągłość pracy.
• Wszechstronność zastosowań: Dedykowana do toczenia, gwintowania, rowkowania i wiercenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym.
• Ekonomia eksploatacji: Silnik o mocy 5,1 kW (S1) / 3,7 kW zapewnia wysoką wydajność przy niskim zużyciu energii.

Budowa i technologia tokarki CNC CKT 320x500

Tokarka przemysłowa CNC CKT 320x500 została zaprojektowana z myślą o niezawodności i precyzji w wymagających środowiskach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze 900 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 32 mm (opcja 44 mm), końcówka MT5 i prędkość 100-2500 obr/min umożliwiają obróbkę różnorodnych detali.
• Głowica rewolwerowa: 4-pozycyjna (opcja 6 lub 8) z narzędziami 16x16 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Z końcówką MK3 i maksymalnym przesuwem 100 mm, wspiera precyzyjne podparcie detali.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę narzędzi i detali, poprawiając jakość obróbki.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 320x500 oferuje wysoką precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. System optymalizuje ścieżki narzędzia, zapewniając dokładność obróbki detali o średnicy do 320 mm i długości 500 mm. Szybka wymiana narzędzi i zaawansowane cykle tokarskie skracają czas produkcji, zwiększając efektywność.

Zastosowanie tokarki CNC do metalu CKT 320x500

Tokarki CNC do metalu takie jak CKT 320x500 są niezastąpione w branżach wymagających precyzyjnej obróbki skrawaniem, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i innych komponentów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka elementów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Prototypowanie: Idealna do produkcji jednostkowej i małoseryjnej w warsztatach i zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących kompaktowej i wszechstronnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski 3-szczękowy
• Głowica rewolwerowa 4-pozycyjna
• Komplet szczęk miękkich
• Konik manualny z końcówką MK3
• Układ chłodzenia
• Automatyczny system smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Dokumentacja techniczno-ruchowa (DTR) w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne

• Sterowanie GSK, Siemens Sinumerik 828D lub Fanuc Oi-TF
• Uchwyt hydrauliczny
• Konik hydrauliczny
• Podtrzymka ruchoma
• Podtrzymka stała
• Dodatkowe szczęki miękkie lub twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CKT 320x500 oferuje zaawansowane systemy sterowania CNC, takie jak Siemens Sinumerik 808D, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.
