Tokarka CNC 360x750 Uchwyt hydrauliczny SIEMENS SINUMERIK

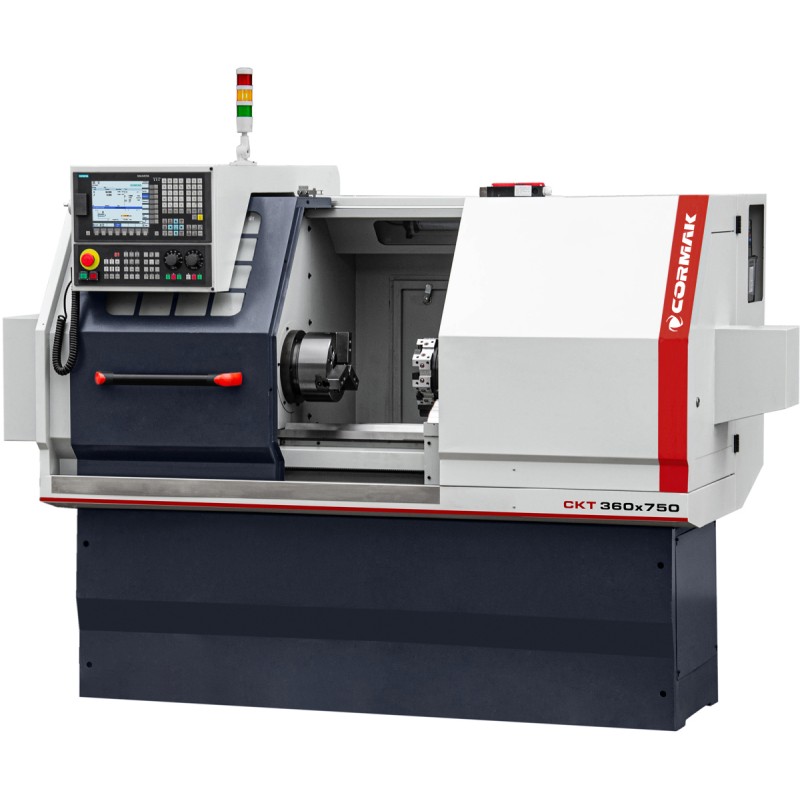

Tokarka CNC CKT 360x750 – precyzja i niezawodność w obróbce metalu

Tokarka CNC CKT 360x750 to zaawansowana tokarka numeryczna przeznaczona do precyzyjnej obróbki detali metalowych w średnich i dużych zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz hydrauliczne komponenty, zapewnia wysoką wydajność i niezawodność.

Główne atuty tokarki CNC CKT 360x750

Tokarka CNC do metalu CKT 360x750 to profesjonalne rozwiązanie dla przemysłu, łączące nowoczesną technologię z solidną konstrukcją, idealne dla zakładów wymagających precyzyjnej obróbki skrawaniem. Jako zaawansowana tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie, gwintowanie, rowkowanie czy wiercenie, z zachowaniem najwyższej jakości detali. Jej kluczowe korzyści obejmują:

• Wysoka precyzja obróbki: Maksymalna średnica toczenia nad łożem 360 mm i nad suportem 150 mm, z przelotem wrzeciona 38 mm (opcja 52 mm), gwarantuje dokładność w różnorodnych zadaniach.
• Elastyczne wrzeciono: Zakres prędkości 100-2000 obr/min z końcówką MK5 umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Zaawansowane sterowanie: System Siemens Sinumerik 808D w języku polskim, wspierany przez napędy servo Siemens, optymalizuje programowanie i zwiększa efektywność produkcji.
• Sztywna konstrukcja: Waga netto 1500 kg i wymiary 1820x1300x1600 mm zapewniają stabilność podczas obróbki detali o długości do 750 mm.
• Efektywność narzędziowa: 6-pozycyjna głowica rewolwerowa (opcja 8) z narzędziami 16x16 mm (opcja 20x20 mm) przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Hydrauliczne komponenty: Hydrauliczny uchwyt tokarski 3-szczękowy i konik hydrauliczny zapewniają szybkie i precyzyjne mocowanie detali.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic minimalizuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia chroni narzędzia i detale, zapewniając wysoką jakość powierzchni i ciągłość pracy.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym.
• Ekonomia eksploatacji: Silnik o mocy 5,1 kW (S1) / 3,7 kW łączy wysoką wydajność z niskim zużyciem energii.
• Możliwość personalizacji: Bogaty zestaw opcji, takich as napędzane narzędzia, sterowanie Fanuc Oi-TF czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.

Budowa i technologia tokarki CNC CKT 360x750

Tokarka przemysłowa CNC CKT 360x750 została zaprojektowana z myślą o niezawodności i precyzji w wymagających środowiskach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 1500 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 38 mm (opcja 52 mm), końcówka MK5 i prędkość 100-2000 obr/min umożliwiają obróbkę różnorodnych detali.
• Głowica rewolwerowa: 6-pozycyjna (opcja 8) z narzędziami 16x16 mm (opcja 20x20 mm) zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik hydrauliczny: Z końcówką MK3 i maksymalnym przesuwem 100 mm, wspiera precyzyjne podparcie detali.
• Hydrauliczny uchwyt tokarski: 3-szczękowy uchwyt zapewnia szybkie i pewne mocowanie detali.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 360x750 oferuje wysoką precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. System optymalizuje ścieżki narzędzia, zapewniając dokładność obróbki detali o średnicy do 360 mm i długości 750 mm. Szybka wymiana narzędzi i zaawansowane cykle tokarskie skracają czas produkcji, zwiększając efektywność.

Zastosowanie tokarki CNC do metalu CKT 360x750

Tokarki CNC do metalu takie jak CKT 360x750 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i prototypowa: Idealna do średnioseryjnej produkcji i prototypowania w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
• Napędy servo Siemens
• Hydrauliczny uchwyt tokarski 3-szczękowy
• Głowica rewolwerowa 6-pozycyjna
• Komplet szczęk miękkich
• Konik hydrauliczny z końcówką MK3
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Dokumentacja techniczno-ruchowa (DTR) w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne

• Napędzane narzędzia
• Dodatkowe szczęki miękkie
• Głowica rewolwerowa 8-pozycyjna
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKI CNC 360x750 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC 360x750 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.
