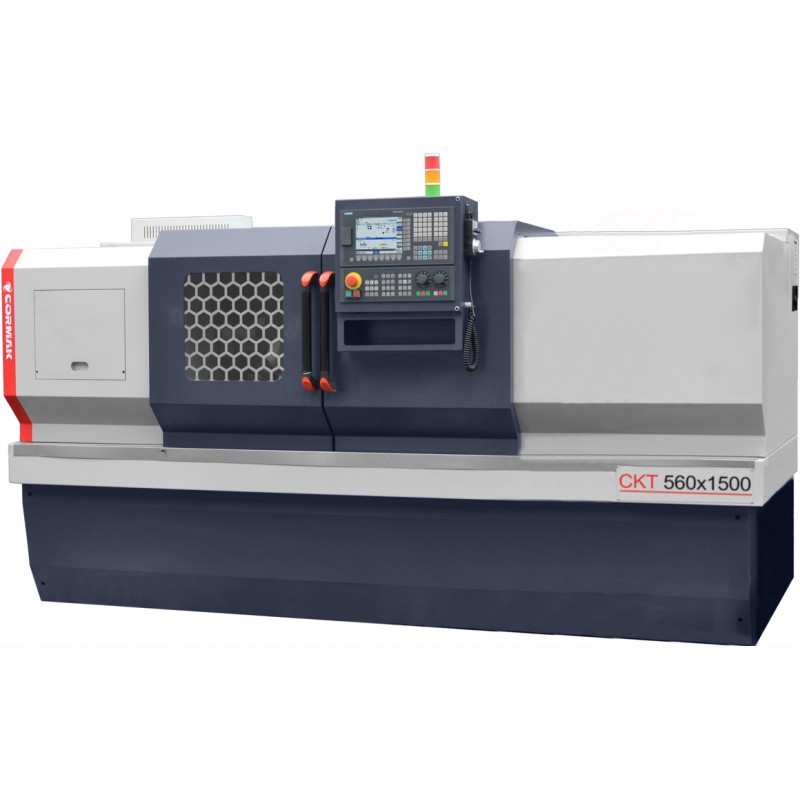

Tokarka CNC CKT 560x1500 – precyzja i wydajność w obróbce metalu

Tokarka CNC CKT 560x1500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz solidną konstrukcję, zapewnia wysoką dokładność, niezawodność i efektywność, idealna dla średnich i dużych zakładów produkcyjnych.

Główne atuty tokarki CNC CKT 560x1500

Tokarka CNC do metalu CKT 560x1500 to profesjonalne rozwiązanie dla przemysłu, które łączy zaawansowaną technologię z robustną konstrukcją, dedykowane zakładom wymagającym najwyższej jakości obróbki skrawaniem. Jako tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, wiercenie, cięcie wgłębne oraz konturowanie, zapewniając wyjątkową jakość detali. Jej kluczowe korzyści obejmują:

• Wyjątkowa precyzja obróbki: Maksymalna średnica toczenia nad łożem 560 mm i nad suportem 340 mm, z szerokością łoża 430 mm, gwarantuje doskonałą jakość wykończenia detali.
• Elastyczne wrzeciono: Zakres prędkości 100-800 obr/min i przelot wrzeciona 75 mm (opcja 90 mm) z końcówką wrzeciona A2-11 umożliwiają obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Intuicyjne sterowanie: System Siemens Sinumerik 808D w języku polskim z napędami servo Siemens oferuje dedykowany tryb dla użytkowników maszyn konwencjonalnych, minimalizując barierę wejścia do pracy z CNC.
• Sztywna konstrukcja: Waga netto 3600 kg i wymiary 3770x1500x1900 mm zapewniają stabilność podczas obróbki detali o długości do 1500 mm.
• Efektywność narzędziowa: 8-pozycyjna głowica narzędziowa (opcja 6) z narzędziami 25x25 mm przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Szybkie ustawianie: Umożliwia wygodne ustawianie narzędzi, punktów zerowych oraz wykonywanie korekt bez konieczności pisania programu, idealne dla produkcji jednostkowej.
• Zwiększone bezpieczeństwo: Ruchy krolowe i ograniczenie prędkości pozwalają na precyzyjne i bezpieczne manewrowanie maszyną, minimalizując ryzyko błędów.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 11 kW łączy wysoką wydajność z niskim zużyciem energii.
• Integracja z cyklami technologicznymi: Współpraca z cyklami obróbczymi, takimi jak toczenie poprzeczne, stożkowe, gwintowanie czy wiercenie, wymaga jedynie wprowadzenia podstawowych parametrów, bez znajomości kodów G.
• Zaawansowana automatyzacja: Opcje takie jak hydrauliczny uchwyt, konik hydrauliczny, podajnik pręta czy transporter wiórów zwiększają efektywność procesów produkcyjnych.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, Sinumerik 828D, sonda narzędziowa czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.
• Europejskie standardy bezpieczeństwa: Deklaracja zgodności WE potwierdza zgodność z rygorystycznymi normami bezpieczeństwa pracy.

Budowa i technologia tokarki CNC CKT 560x1500

Tokarka przemysłowa CNC CKT 560x1500 została zaprojektowana z myślą o niezawodności i precyzji w wymagających warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 3600 kg i szerokości łoża 430 mm minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 75 mm (opcja 90 mm) i prędkość 100-800 obr/min z końcówką wrzeciona A2-11 umożliwiają obróbkę różnorodnych detali.
• Głowica rewolwerowa: 8-pozycyjna (opcja 6) z narzędziami 25x25 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Końcówka MT 5 z maksymalnym przesuwem 150 mm, wspiera precyzyjne podparcie detali.
• Manualny uchwyt tokarski 3-szczękowy: Zapewnia pewne mocowanie detali, z opcją hydraulicznego uchwytu dla większej automatyzacji.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 560x1500 oferuje wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie, cięcie wgłębne i konturowanie, upraszczają programowanie i skracają czas obróbki. Możliwość obróbki detali o średnicy do 560 mm i długości 1500 mm, w połączeniu z szerokością łoża 430 mm, zapewnia wysoką jakość i efektywność.

Zastosowanie tokarki CNC do metalu CKT 560x1500

Tokarki CNC do metalu takie jak CKT 560x1500 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji oraz szybkiego wytwarzania pojedynczych detali w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski 3-szczękowy
• Głowica rewolwerowa 8-pozycyjna
• Komplet szczęk miękkich
• Konik manualny
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja obsługi w języku polskim
• Deklaracja WE

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D
• Sterowanie Fanuc Oi-TF
• Sterowanie GSK
• Podtrzymka ruchoma
• Uchwyt hydrauliczny
• Konik hydrauliczny
• Podtrzymka stała
• Sonda narzędziowa
• Transporter wiórów
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CKT 560x1500 oferuje zaawansowane systemy sterowania CNC, takie jak Siemens Sinumerik 808D, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

Siemens Sinumerik 808D

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje Siemens Sinumerik 808

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Zapytaj o szczegóły lub umów się na prezentację maszyny!

Skontaktuj się z nami
