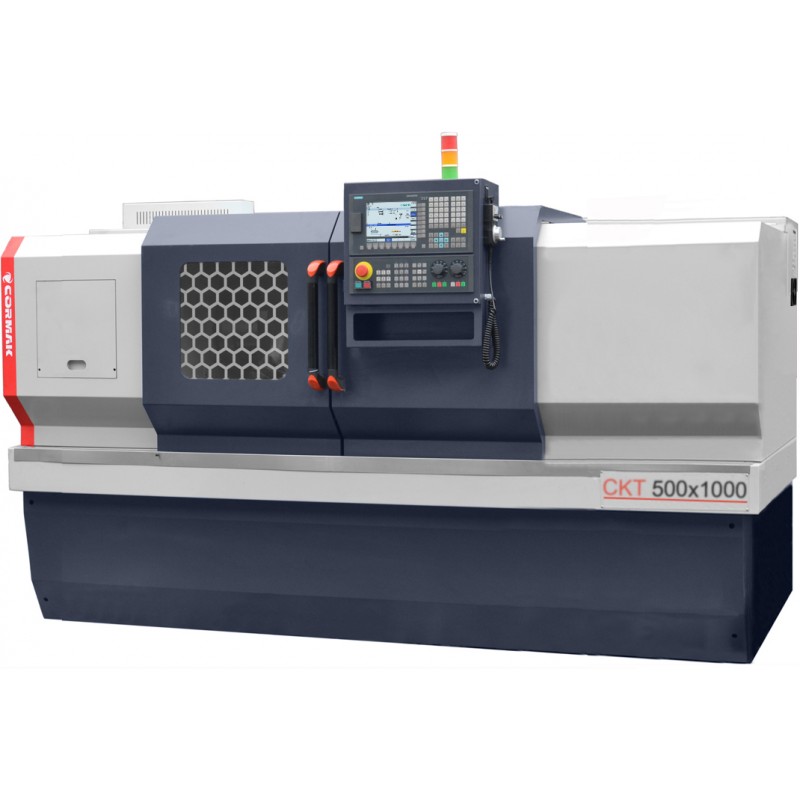

Tokarka CNC CKT 500x1000 – zaawansowana precyzja w obróbce metalu

Tokarka CNC CKT 500x1000 to nowoczesna tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D, łączy wysoką dokładność, niezawodność i efektywność, spełniając potrzeby średnich i dużych zakładów produkcyjnych.

Główne atuty tokarki CNC CKT 500x1000

Tokarka CNC do metalu CKT 500x1000 to zaawansowane rozwiązanie dla przemysłu, które wyróżnia się solidną konstrukcją i nowoczesnymi technologiami, umożliwiającymi precyzyjne toczenie w różnorodnych zastosowaniach. Jako tokarka przemysłowa, oferuje szeroki zakres operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, wiercenie oraz cięcie wgłębne, zapewniając doskonałą jakość detali. Kluczowe korzyści obejmują:

• Wyjątkowa precyzja obróbki: Maksymalna średnica toczenia nad łożem 500 mm i nad suportem 280 mm, z chropowatością powierzchni Ra1.6, gwarantuje wysoką jakość wykończenia detali.
• Elastyczne wrzeciono: Zakres prędkości 200-1800 obr/min (lub 200-1200 obr/min przy przelocie 91 mm) oraz przelot wrzeciona 75 mm (opcja 91 mm) umożliwiają obróbkę różnorodnych materiałów, od stali po stopy lekkie.
• Intuicyjne sterowanie: System Siemens Sinumerik 808D w języku polskim z napędami servo Siemens zapewnia dedykowany tryb dla użytkowników maszyn konwencjonalnych, minimalizując barierę wejścia do pracy z CNC.
• Robustna konstrukcja: Waga netto 2900 kg i wymiary 2355x1520x1860 mm zapewniają stabilność podczas obróbki detali o długości do 1000 mm.
• Wysoka efektywność narzędziowa: 4-pozycyjna głowica narzędziowa (opcja 6 lub 8 pozycji) z narzędziami 25x25 mm przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Szybkie ustawianie: Umożliwia wygodne ustawianie narzędzi, punktów zerowych oraz wykonywanie korekt bez konieczności pisania programu, idealne dla produkcji jednostkowej.
• Zwiększone bezpieczeństwo: Ruchy krolowe i ograniczenie prędkości pozwalają na precyzyjne i bezpieczne manewrowanie maszyną, minimalizując ryzyko błędów.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 7,5 kW (opcja 11 kW) łączy wysoką wydajność z niskim zużyciem energii.
• Integracja z cyklami technologicznymi: Współpraca z cyklami obróbczymi, takimi jak toczenie poprzeczne, stożkowe, gwintowanie czy wiercenie, wymaga jedynie wprowadzenia podstawowych parametrów, bez znajomości kodów G.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, hydrauliczny uchwyt, podajnik pręta, sonda narzędziowa czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.
• Europejskie standardy bezpieczeństwa: Deklaracja zgodności WE potwierdza zgodność z rygorystycznymi normami bezpieczeństwa pracy.
• Zaawansowane opcje automatyzacji: Opcjonalny transporter wiórów i chwytak obrobionych części zwiększają efektywność procesów produkcyjnych.

Budowa i technologia tokarki CNC CKT 500x1000

Tokarka przemysłowa CNC CKT 500x1000 została zaprojektowana z myślą o niezawodności i precyzji w wymagających warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 2900 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 75 mm (opcja 91 mm) i prędkość 200-1800 obr/min (lub 200-1200 obr/min) umożliwiają obróbkę różnorodnych detali.
• Głowica rewolwerowa: 4-pozycyjna (opcja 6 lub 8) z narzędziami 25x25 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Z maksymalnym przesuwem 120 mm, wspiera precyzyjne podparcie detali, z opcją hydrauliczną dla większej efektywności.
• Manualny uchwyt tokarski 3-szczękowy: Zapewnia pewne mocowanie detali, z opcją hydrauliczną dla zwiększenia efektywności.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 500x1000 oferuje wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie, cięcie wgłębne i konturowanie, upraszczają programowanie i skracają czas obróbki. Chropowatość powierzchni Ra1.6, prędkość ruchu osi X (8 m/min) i Z (10 m/min) oraz możliwość obróbki detali o średnicy do 500 mm i długości 1000 mm zapewniają wysoką jakość i efektywność.

Zastosowanie tokarki CNC do metalu CKT 500x1000

Tokarki CNC do metalu takie jak CKT 500x1000 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji oraz szybkiego wytwarzania pojedynczych detali w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski 3-szczękowy
• Głowica rewolwerowa 4-pozycyjna
• Komplet szczęk miękkich
• Konik manualny
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja obsługi w języku polskim
• Deklaracja WE

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D
• Podtrzymka ruchoma
• Głowica rewolwerowa 8-pozycyjna
• Uchwyt hydrauliczny
• Konik hydrauliczny
• Podtrzymka stała
• Sonda narzędziowa
• Transporter wiórów
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CKT 500x1000 oferuje zaawansowane systemy sterowania CNC, takie jak Siemens Sinumerik 808D, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

Siemens Sinumerik 808D

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje Siemens Sinumerik 808

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Zapytaj o szczegóły lub umów się na prezentację maszyny! Skontaktuj się z nami
