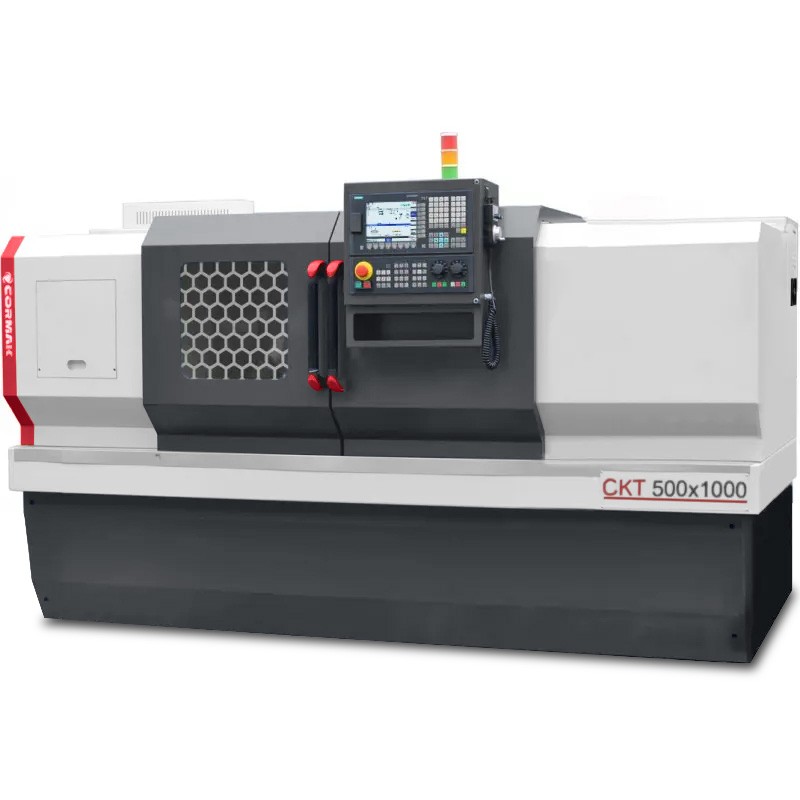

Tornio CNC CKT 500x1000 – precisione avanzata nella lavorazione del metallo

Tornio CNC CKT 500x1000 è un moderno tornio a controllo numerico progettato per la lavorazione precisa di particolari metallici in ambienti industriali impegnativi. Dotato di controllo SIEMENS SINUMERIK 808D, unisce elevata precisione, affidabilità ed efficienza, soddisfacendo le esigenze di impianti produttivi medi e grandi.

Punti di forza principali del tornio CNC CKT 500x1000

Il tornio CNC per metallo CKT 500x1000 è una soluzione avanzata per l’industria, che si distingue per la struttura solida e le tecnologie moderne, consentendo una tornitura precisa in applicazioni diverse. Come tornio industriale, offre un’ampia gamma di operazioni, come tornitura di superfici esterne, interne, sferiche, filettatura, foratura e taglio a tuffo, garantendo un’eccellente qualità dei particolari. I vantaggi principali comprendono:

• Eccezionale precisione di lavorazione: Il diametro massimo di tornitura sopra il bancale di 500 mm e sopra il carro di 280 mm, con rugosità superficiale Ra1.6, garantisce elevata qualità di finitura dei particolari.
• Mandrino flessibile: Il range di velocità 200-1800 giri/min (oppure 200-1200 giri/min con passaggio di 91 mm) e il passaggio mandrino di 75 mm (OPTION* 91 mm) consentono la lavorazione di materiali diversi, dall’acciaio alle leghe leggere.
• Controllo intuitivo: Il sistema SIEMENS SINUMERIK 808D con azionamenti servo Siemens garantisce una modalità dedicata agli utenti di macchine convenzionali, riducendo al minimo la barriera d’ingresso al lavoro con il CNC.
• Struttura robusta: Il peso netto di 2900 kg e le dimensioni di 2355x1520x1860 mm garantiscono stabilità durante la lavorazione di particolari con lunghezza fino a 1000 mm.
• Elevata efficienza utensili: La torretta portautensili a 4 posizioni (OPTION* 6 o 8 posizioni) con utensili 25x25 mm accelera il cambio utensile, riducendo il tempo del ciclo produttivo.
• Impostazione rapida: Consente una comoda impostazione degli utensili, dei punti zero e l’esecuzione di correzioni senza necessità di scrivere il programma, ideale per la produzione su singolo pezzo.
• Sicurezza aumentata: I movimenti manuali e la limitazione della velocità consentono una manovra precisa e sicura della macchina, riducendo al minimo il rischio di errori.
• Durata dei componenti: Il sistema automatico di lubrificazione di trasmissioni e guide riduce l’usura, prolungando la durata della macchina.
• Raffreddamento ottimale: Il sistema di raffreddamento garantisce stabilità termica, proteggendo utensili e particolari durante la lavorazione intensiva.
• Versatilità di applicazione: Dedicato alla tornitura di precisione nell’industria meccanica, automobilistica e degli utensili, sia nella produzione in serie sia in piccola serie.
• Economicità di esercizio: Il motore principale da 7.5 kW (OPTION* 11 kW) unisce elevata efficienza e basso consumo energetico.
• Integrazione con i cicli tecnologici: La collaborazione con cicli di lavorazione quali tornitura trasversale, conica, filettatura o foratura richiede solo l’inserimento dei parametri di base, senza conoscenza dei codici G.
• Possibilità di personalizzazione: L’ampia gamma di opzioni, come controllo Fanuc Oi-TF, mandrino idraulico, alimentatore di barre, sonda utensile o software CAD/CAM, consente di adattare la macchina a esigenze specifiche.
• Standard europei di sicurezza: La dichiarazione CE conferma la conformità ai rigorosi standard di sicurezza sul lavoro.
• Opzioni avanzate di automazione: Il trasportatore di trucioli opzionale e la pinza di presa dei pezzi lavorati aumentano l’efficienza dei processi produttivi.

Struttura e tecnologia del tornio CNC CKT 500x1000

Il tornio industriale CNC CKT 500x1000 è stato progettato per garantire affidabilità e precisione in condizioni produttive impegnative. Gli elementi principali della struttura comprendono:

• Bancale macchina robusto: La struttura rigida con peso netto di 2900 kg riduce al minimo le vibrazioni, garantendo stabilità durante la lavorazione.
• Mandrino ad alte prestazioni: Il passaggio di 75 mm (OPTION* 91 mm) e la velocità di 200-1800 giri/min (oppure 200-1200 giri/min) consentono la lavorazione di particolari diversi.
• Torretta portautensili: A 4 posizioni (OPTION* 6 o 8) con utensili 25x25 mm garantisce un rapido cambio utensile e flessibilità operativa.
• Contropunta manuale: Con corsa massima di 120 mm, supporta con precisione i particolari, con opzione idraulica per una maggiore efficienza.
• Mandrino manuale autocentrante a 3 griffe: Garantisce un serraggio sicuro dei particolari, con opzione idraulica per una maggiore efficienza.
• Azionamenti servo Siemens: Garantiscono fluidità di movimento e alta precisione di posizionamento.
• Sistema automatico di lubrificazione: La lubrificazione centrale di trasmissioni e guide riduce l’usura dei componenti.
• Sistema di raffreddamento: Mantiene la temperatura ottimale, migliorando la qualità della lavorazione e la durata degli utensili.
• Illuminazione alogena 24V: Garantisce un’eccellente visibilità dell’area di lavoro, aumentando sicurezza e precisione.

Precisione ed efficienza di lavoro

Il tornio a controllo numerico CKT 500x1000 offre un’eccezionale precisione grazie al controllo Siemens Sinumerik 808D e agli azionamenti servo Siemens. I cicli fissi avanzati, come tornitura trasversale, conica, filettatura, taglio a tuffo e contornatura, semplificano la programmazione e riducono il tempo di lavorazione. La rugosità superficiale Ra1.6, la velocità di movimento dell’asse X (8 m/min) e Z (10 m/min) e la possibilità di lavorare particolari con diametro fino a 500 mm e lunghezza 1000 mm garantiscono elevata qualità ed efficienza.

Applicazione del tornio CNC per metallo CKT 500x1000

I torni CNC per metallo come il CKT 500x1000 trovano impiego in diversi settori industriali, tra cui:

• Industria meccanica: Produzione di alberi, bussole, flange ed elementi di precisione.
• Industria automobilistica: Lavorazione di componenti di motori, trasmissioni e sistemi di sospensione.
• Industria degli utensili: Produzione di filetti, scanalature e particolari con geometrie complesse.
• Produzione in serie e in piccola serie: Ideale per la produzione in media serie e per la rapida realizzazione di singoli particolari nei reparti R&D.

La macchina è una scelta eccellente per gli impianti che cercano un tornio CNC versatile e affidabile.

Dotazione standard

• Controllo SIEMENS SINUMERIK 808 Advanced
• Azionamenti servo Siemens
• Mandrino manuale autocentrante a 3 griffe
• Torretta portautensili a 4 posizioni
• Set di griffe morbide
• Contropunta manuale
• Sistema di raffreddamento
• Sistema automatico di lubrificazione di trasmissioni e guide
• Illuminazione alogena 24V
• manuale utente
• Dichiarazione CE

Dotazione opzionale*

• Controllo Siemens Sinumerik 828D
• Lunetta mobile
• Torretta portautensili a 8 posizioni
• Mandrino idraulico
• Contropunta idraulica
• Lunetta fissa
• Sonda utensile
• Trasportatore di trucioli
• Griffe morbide aggiuntive
• Griffe dure
• Mandrini a pinza
• Pinza di presa dei pezzi lavorati
• Alimentatore di barre
• Portautensili
• Software CAD/CAM

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.

Parametri tecnici

Controlli CNC – Siemens Sinumerik 808D, SIEMENS SINUMERIK 828D e Fanuc Oi-TF

TORNIO CNC CORMAK EASY 500x1000 è dotato di sistemi di controllo professionali di rinomati produttori Siemens, Fanuc e GSK. Garantiscono precisione, affidabilità e flessibilità nell’adattamento a diverse esigenze produttive, dalle operazioni semplici ai processi di lavorazione complessi.

Siemens Sinumerik 808D – controllo CNC compatto per applicazioni di base

Siemens Sinumerik 808D è un controllo CNC economico dedicato a torni e fresatrici di fascia base, ideale per officine piccole e medie. Le sue caratteristiche principali sono:

• Utilizzo intuitivo: L’interfaccia grafica e la funzione Teach-In facilitano la programmazione, riducendo al minimo il tempo di apprendimento degli operatori.
• Alta affidabilità: La struttura resistente a polvere e umidità garantisce stabilità in condizioni difficili di officina.
• Compatibilità: Dedicato a macchine con requisiti standard, con facile integrazione degli azionamenti servo SIEMENS.
• Ottimizzazione dei costi: Basso consumo energetico e requisiti minimi di assistenza, ideale per utenti CNC alle prime armi.

Controlli CNC – Siemens e Fanuc

TORNIO CNC CORMAK EASY 500x1000 offre sistemi di controllo CNC avanzati, come SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, e Fanuc Oi-TF, che garantiscono precisione, affidabilità e facilità d’uso:

SIEMENS SINUMERIK 808 Advanced

• Interfaccia intuitiva: Facile da usare, ideale per officine più piccole e utenti principianti.
• Affidabilità: Struttura resistente alle difficili condizioni industriali.
• Economicità: Dedicato ad applicazioni di tornitura e fresatura di base.

Siemens Sinumerik 828D

• Elevata potenza di calcolo: Consente lavorazione dinamica e gestione di cicli complessi.
• Integrazione con CAD/CAM: Facilita la collaborazione con software di progettazione.
• Funzioni avanzate: Ottimizzazione dei percorsi utensile e possibilità di espansione con moduli aggiuntivi.

Fanuc Oi-TF

• Stabilità: Affidabilità nella produzione in serie e nel lavoro prolungato.
• Cicli di tornitura avanzati: Ideali per operazioni di taglio precise, come filettatura e scanalatura.
• Utilizzo intuitivo: L’interfaccia chiara accelera la programmazione.

Manuali utente

SIEMENS SINUMERIK 828/840

Scarica il manuale utente

SIEMENS SINUMERIK 808

Scarica il manuale utente
