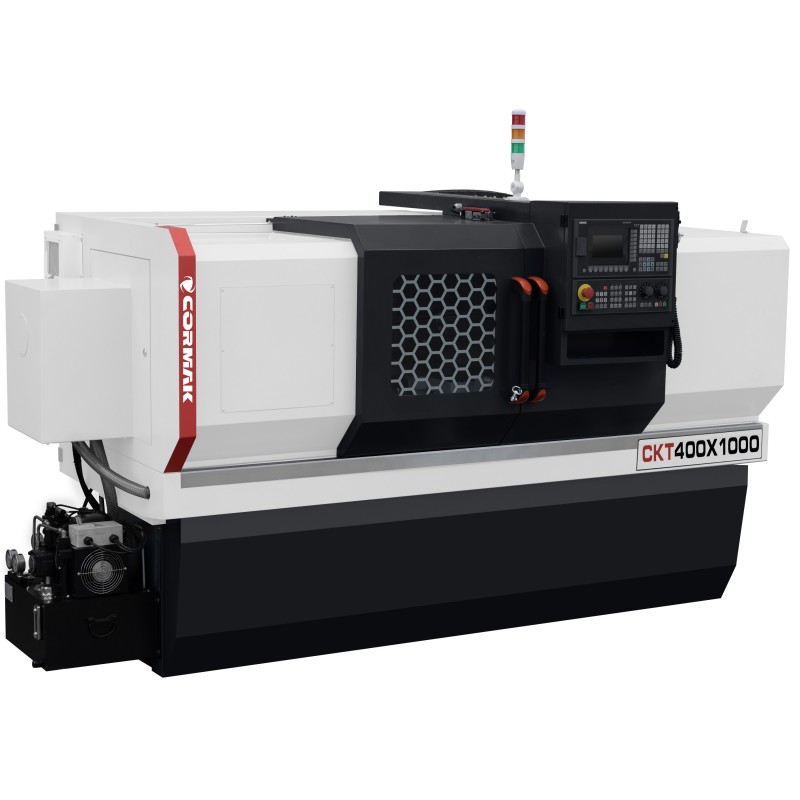

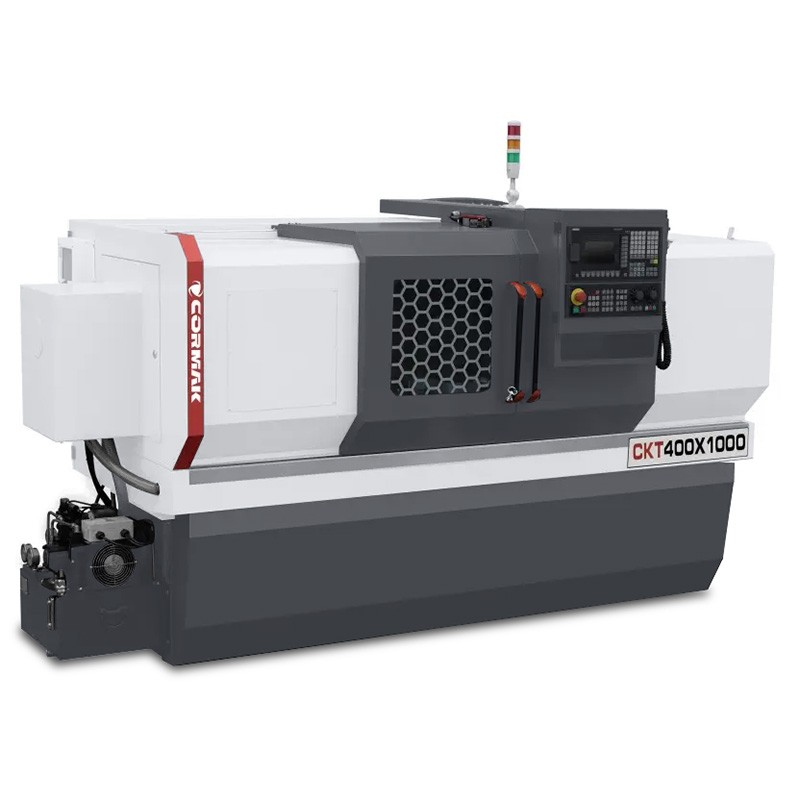

Tokarka CNC CKT 400x1000 – precyzja i niezawodność w obróbce metalu

Tokarka CNC CKT 400x1000 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w średnich i dużych zakładach produkcyjnych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz zaawansowane cykle obróbcze, gwarantuje wysoką dokładność, efektywność i łatwość obsługi.

Główne atuty tokarki CNC CKT 400x1000

Tokarka CNC do metalu CKT 400x1000 to profesjonalne rozwiązanie dla przemysłu, łączące nowoczesną technologię z solidną konstrukcją, idealne dla zakładów wymagających precyzyjnej obróbki skrawaniem. Jako zaawansowana tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, wiercenie oraz konturowanie, zapewniając najwyższą jakość detali. Jej kluczowe korzyści obejmują:

• Wysoka precyzja obróbki: Maksymalna średnica toczenia nad łożem 400 mm i nad suportem 210 mm, z minimalną jednostką ustawień 0,001 mm na osiach X i Z, zapewnia wyjątkową dokładność detali.
• Elastyczne wrzeciono: Zakres prędkości 0-2000 obr/min z przelotem 86 mm i stożkiem MK6 umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Intuicyjne sterowanie: System Siemens Sinumerik 808D w języku polskim z napędami servo Siemens oferuje dedykowany tryb dla użytkowników maszyn konwencjonalnych, minimalizując barierę wejścia do pracy z CNC.
• Sztywna konstrukcja: Waga netto 1950 kg i wymiary opakowania 2640x1500x1770 mm zapewniają stabilność podczas obróbki detali o długości do 1000 mm.
• Efektywność narzędziowa: 4-pozycyjny imak narzędziowy (opcja 4 lub 8 pozycji) z narzędziami 20x20 mm (opcja 25x25 mm) przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Szybkie ustawianie: Umożliwia wygodne ustawianie narzędzi, punktów zerowych oraz wykonywanie korekt bez konieczności pisania programu, idealne dla produkcji jednostkowej.
• Zwiększone bezpieczeństwo: Ruchy krolowe i ograniczenie prędkości pozwalają na precyzyjne i bezpieczne manewrowanie maszyną, minimalizując ryzyko błędów.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 5,5 kW z silnikami posuwu 6 Nm łączy wysoką wydajność z niskim zużyciem energii.
• Integracja z cyklami technologicznymi: Współpraca z cyklami obróbczymi, takimi jak toczenie, wiercenie czy gwintowanie, wymaga jedynie wprowadzenia podstawowych parametrów, bez znajomości kodów G.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, hydrauliczny uchwyt, podajnik pręta czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.

Budowa i technologia tokarki CNC CKT 400x1000

Tokarka przemysłowa CNC CKT 400x1000 została zaprojektowana z myślą o niezawodności i precyzji w trudnych warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 1950 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 86 mm, stożek MK6 i prędkość 0-2000 obr/min umożliwiają obróbkę różnorodnych detali.
• Imak narzędziowy: 4-pozycyjny (opcja 4 lub 8) z narzędziami 20x20 mm (opcja 25x25 mm) zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Z tuleją o stożku MK4 i maksymalnym przesuwem 120 mm, wspiera precyzyjne podparcie detali.
• Manualny uchwyt tokarski: Zapewnia pewne mocowanie detali, z opcją hydrauliczną dla zwiększenia efektywności.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania (0,001 mm).
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna CKT 400x1000 oferuje wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens o momencie obrotowym 6 Nm na osiach X i Z. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie i konturowanie, upraszczają programowanie i skracają czas obróbki. Dokładność pozycjonowania 0,001 mm na osiach X i Z, prędkość ruchu osi X (8 m/min) i Z (10 m/min) oraz integracja z cyklami technologicznymi zapewniają wysoką jakość detali o średnicy do 400 mm i długości 1000 mm.

Zastosowanie tokarki CNC do metalu CKT 400x1000

Tokarki CNC do metalu takie jak CKT 400x1000 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i jednostkowa: Idealna do średnioseryjnej produkcji i szybkiego wytwarzania pojedynczych detali w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie SIEMENS SINUMERIK 808 Advanced w języku polskim
• Napędy servo Siemens
• Manualny uchwyt tokarski
• Imak narzędziowy 4-pozycyjny
• Komplet szczęk miękkich
• Konik manualny z tuleją MK4
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja w języku polskim

Wyposażenie opcjonalne

• Hydrauliczny uchwyt tokarski
• Imak narzędziowy 4 i 8 pozycyjny
• Podtrzymka ruchoma
• Podtrzymka stała
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKA CNC CORMAK EASY 400x1000 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC CORMAK EASY 400x1000 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.

Zapytaj o szczegóły lub umów się na prezentację maszyny!

Skontaktuj się z nami
