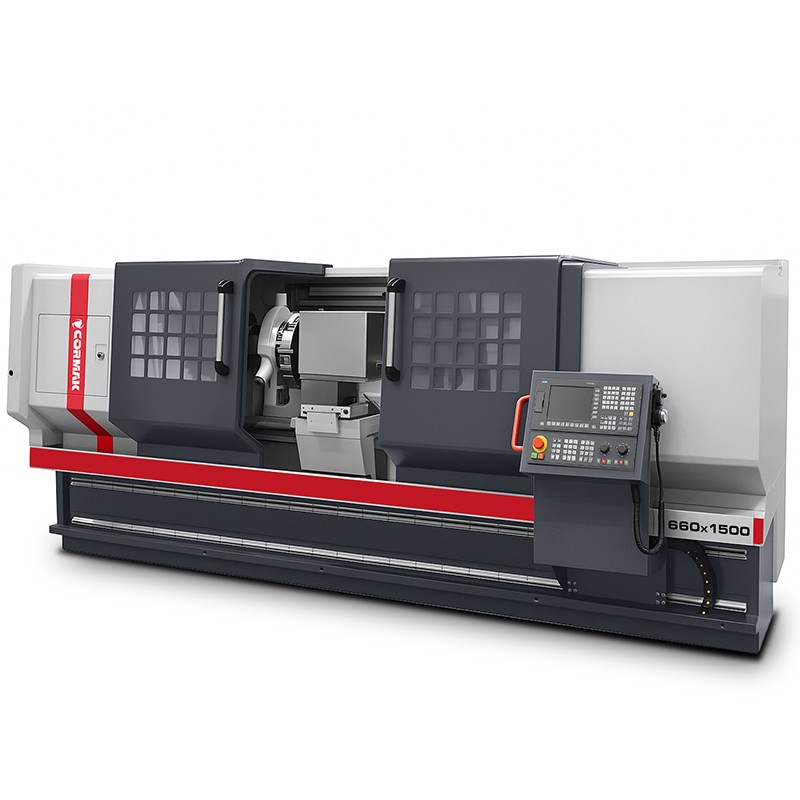

Tokarka CNC 660x1500 – precyzja i wydajność w obróbce metalu

Tokarka CNC 660x1500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz solidną konstrukcję, zapewnia wysoką dokładność, niezawodność i efektywność, idealna dla średnich i dużych zakładów produkcyjnych.

Główne atuty tokarki CNC 660x1500

Tokarka CNC do metalu 660x1500 to profesjonalne rozwiązanie dla przemysłu, które łączy zaawansowaną technologię z robustną konstrukcją, dedykowane zakładom wymagającym najwyższej jakości obróbki skrawaniem. Jako tokarka przemysłowa, umożliwia realizację złożonych operacji, takich jak toczenie powierzchni zewnętrznych, wewnętrznych, sferycznych, gwintowanie, wiercenie, cięcie wgłębne oraz konturowanie, zapewniając wyjątkową jakość detali. Jej kluczowe korzyści obejmują:

• Wyjątkowa precyzja obróbki: Maksymalna średnica toczenia nad łożem 660 mm i nad suportem 320 mm, z rozstawem kłów 1500 mm, gwarantuje doskonałą jakość wykończenia detali.
• Elastyczne wrzeciono: Zakres prędkości 100-900 obr/min z przelotem wrzeciona 115 mm umożliwia obróbkę szerokiej gamy materiałów, od stali po stopy lekkie.
• Intuicyjne sterowanie: System Siemens Sinumerik 808D w języku polskim z napędami servo Siemens oferuje dedykowany tryb dla użytkowników maszyn konwencjonalnych, minimalizując barierę wejścia do pracy z CNC.
• Sztywna konstrukcja: Waga netto 3850/4550 kg i wymiary 650x1520x1750 mm zapewniają stabilność podczas obróbki dużych detali.
• Efektywność narzędziowa: 4-pozycyjna głowica narzędziowa z narzędziami 25 mm przyspiesza wymianę narzędzi, skracając czas cyklu produkcyjnego.
• Szybkie ustawianie: Umożliwia wygodne ustawianie narzędzi, punktów zerowych oraz wykonywanie korekt bez konieczności pisania programu, idealne dla produkcji jednostkowej.
• Zwiększone bezpieczeństwo: Ruchy krolowe i ograniczenie prędkości pozwalają na precyzyjne i bezpieczne manewrowanie maszyną, minimalizując ryzyko błędów.
• Trwałość komponentów: Automatyczny system smarowania przekładni i prowadnic redukuje zużycie, wydłużając żywotność maszyny.
• Optymalne chłodzenie: Układ chłodzenia zapewnia stabilność termiczną, chroniąc narzędzia i detale podczas intensywnej obróbki.
• Wszechstronność zastosowań: Dedykowana do precyzyjnego toczenia w przemyśle mechanicznym, motoryzacyjnym i narzędziowym, zarówno w produkcji seryjnej, jak i małoseryjnej.
• Ekonomia eksploatacji: Silnik główny o mocy 7,5 kW z falownikiem 11 kW łączy wysoką wydajność z niskim zużyciem energii.
• Integracja z cyklami technologicznymi: Współpraca z cyklami obróbczymi, takimi jak toczenie poprzeczne, stożkowe, gwintowanie czy wiercenie, wymaga jedynie wprowadzenia podstawowych parametrów, bez znajomości kodów G.
• Zaawansowana automatyzacja: Opcje takie jak hydrauliczny uchwyt, konik hydrauliczny, podajnik pręta czy transporter wiórów zwiększają efektywność procesów produkcyjnych.
• Możliwość personalizacji: Bogaty zestaw opcji, takich jak sterowanie Fanuc Oi-TF, Sinumerik 828D, sonda narzędziowa czy oprogramowanie CAD/CAM, pozwala dostosować maszynę do specyficznych potrzeb.
• Europejskie standardy bezpieczeństwa: Deklaracja zgodności CE potwierdza zgodność z rygorystycznymi normami bezpieczeństwa pracy.

Budowa i technologia tokarki CNC 660x1500

Tokarka przemysłowa CNC 660x1500 została zaprojektowana z myślą o niezawodności i precyzji w wymagających warunkach produkcyjnych. Kluczowe elementy konstrukcji obejmują:

• Solidne łoże maszyny: Sztywna konstrukcja o wadze netto 3850/4550 kg minimalizuje drgania, zapewniając stabilność podczas obróbki.
• Wrzeciono o wysokiej wydajności: Przelot 115 mm i prędkość 100-900 obr/min umożliwiają obróbkę różnorodnych detali.
• Głowica narzędziowa: 4-pozycyjna z narzędziami 25 mm zapewnia szybką wymianę narzędzi i elastyczność operacji.
• Konik manualny: Końcówka MT 5 z maksymalnym przesuwem 200 mm, wspiera precyzyjne podparcie detali.
• Manualny uchwyt tokarski: Średnica 360 mm, zapewnia pewne mocowanie detali, z opcją hydraulicznego uchwytu dla większej automatyzacji.
• Napędy servo Siemens: Gwarantują płynność ruchu i wysoką dokładność pozycjonowania.
• Automatyczny system smarowania: Centralne smarowanie przekładni i prowadnic redukuje zużycie komponentów.
• Układ chłodzenia: Utrzymuje optymalną temperaturę, poprawiając jakość obróbki i żywotność narzędzi.
• Oświetlenie halogenowe 24V: Zapewnia doskonałą widoczność przestrzeni roboczej, zwiększając bezpieczeństwo i precyzję.

Precyzja i wydajność pracy

Tokarka numeryczna 660x1500 zapewnia wyjątkową precyzję dzięki sterowaniu Siemens Sinumerik 808D i napędom servo Siemens. Zaawansowane cykle stałe, takie jak toczenie poprzeczne, stożkowe, gwintowanie, cięcie wgłębne i konturowanie, upraszczają programowanie i skracają czas obróbki. Szybki przesuw osi X/Z (8/10 m/min) oraz możliwość obróbki detali o średnicy do 660 mm i długości 1500 mm gwarantują wysoką jakość i efektywność.

Zastosowanie tokarki CNC do metalu 660x1500

Tokarki CNC do metalu takie jak 660x1500 znajdują zastosowanie w różnych sektorach przemysłu, w tym:

• Przemysł mechaniczny: Produkcja wałów, tulei, kołnierzy i elementów precyzyjnych.
• Przemysł motoryzacyjny: Obróbka komponentów silników, przekładni i układów zawieszenia.
• Przemysł narzędziowy: Wytwarzanie gwintów, rowków i detali o złożonych geometriach.
• Produkcja seryjna i małoseryjna: Idealna do średnioseryjnej produkcji oraz szybkiego wytwarzania pojedynczych detali w zakładach R&D.

Maszyna jest doskonałym wyborem dla zakładów poszukujących wszechstronnej i niezawodnej tokarki CNC.

Wyposażenie standardowe

• Sterowanie Siemens Sinumerik 808D w języku polskim
• Napędy servo Siemens
• Głowica narzędziowa 4-pozycyjna
• Komplet szczęk miękkich
• Konik manualny
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne

• Sterowanie Siemens Sinumerik 828D
• Sterowanie Fanuc Oi-TF
• Sterowanie GSK
• Podtrzymka ruchoma
• Podtrzymka stała
• Sonda narzędziowa
• Dodatkowe szczęki miękkie
• Szczęki twarde
• Uchwyty tulejkowe
• Chwytak obrobionych części
• Podajnik pręta
• Separator oparów z wnętrza kabiny
• Separator zużytego oleju z chłodziwa
• Oprawki narzędziowe
• Oprogramowanie CAD/CAM

Parametry techniczne

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

TOKARKI CNC CORMAK 660x1500 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

TOKARKA CNC CORMAK 660x1500 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Zaufaj doświadczeniu CORMAK

Z ponad 20-letnim doświadczeniem w dostarczaniu maszyn przemysłowych, CORMAK oferuje niezawodne tokarki CNC do metalu oraz kompleksowe wsparcie techniczne. Nasze maszyny spełniają europejskie standardy bezpieczeństwa, a profesjonalny serwis gwarancyjny i pogwarancyjny zapewnia ciągłość produkcji.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• Na ponad 15 000 m² powierzchni magazynowej czeka około 12 000 maszyn i urządzeń.
• Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny.
• Wybierając CORMAK, masz pewność zakupu w polskiej firmie z europejskimi atestami bezpieczeństwa.
