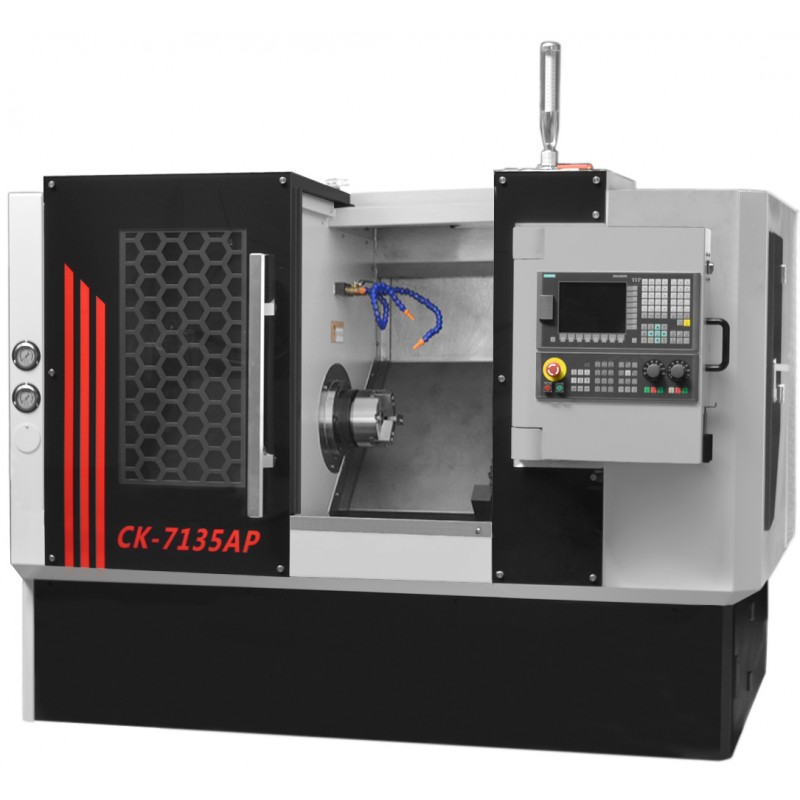

Tokarka CNC CK7135AP z SINUMERIK 808D i Prowadnicami HIWIN - Doskonała Precyzja i Wydajność
Tokarka CNC CK7135PA z pochyłym łożem to zaawansowane narzędzie, które gwarantuje niezwykle precyzyjną obróbkę i wysoką powtarzalność pozycjonowania w osi X/Z na poziomie 0,006 mm, co stanowi istotną poprawę w porównaniu do konwencjonalnych tokarek CNC, osiągających 0,01 mm. Te imponujące wyniki są rezultatem zastosowania fabrycznie zamontowanych łożysk kulkowych oraz innowacyjnych rozwiązań konstrukcyjnych w tej maszynie.
W standardowym wyposażeniu tokarki znajduje się szeregowy imak narzędziowy, eliminujący konieczność odjazdów na bezpieczną pozycję i skracający czas obróbki nawet o 25%. To istotne ułatwienie, wpływające na efektywność pracy tokarki. Dodatkowo, maszyna jest wyposażona w sterowanie SINUMERIK 808D w języku polskim, ułatwiające obsługę i programowanie.
Napędy servo firmy SIEMENS współpracujące z tokarką zapewniają płynne i precyzyjne ruchy narzędzi, a hydrauliczny uchwyt tokarski 3-szczękowy umożliwia pewne mocowanie obrabianego materiału. Komplet szczęk miękkich zwiększa elastyczność i możliwości dostosowania tokarki do różnych rodzajów materiałów.
Dodatkowo, tokarka została wyposażona w prowadnice liniowe HIWIN, gwarantujące stabilność ruchów i precyzję obróbki. Teleskopowe osłony prowadnic chronią przed zanieczyszczeniem, co wpływa na trwałość maszyny. Układ chłodzenia utrzymuje optymalną temperaturę narzędzi i materiałów, a system automatycznego smarowania przekładni i prowadnic minimalizuje potrzebę konserwacji.
Dodatkowym atutem jest oświetlenie halogenowe 24V, poprawiające widoczność obszaru pracy, co jest kluczowe dla precyzyjnej obróbki detali. Tokarka CNC CK7135AP to kompleksowe rozwiązanie, spełniające wysokie standardy precyzji, efektywności i niezawodności w obróbce metali.
Wyposażenie standardowe
- sterowanie SINUMERIK 808D w języku polskim
- napędy servo firmy SIEMENS
- hydrauliczny uchwyt tokarski 3 szczękowy
- szeregowy imak narzędziowy
- komplet szczęk miękkich
- prowadnice liniowe HIWIN
- teleskopowe osłony prowadnic
- układ chłodzenia
- system automatycznego smarowania przekładni i prowadnic
- oświetlenie halogenowe 24V
- instrukcja obsługi w języku polskim
- deklaracja WE
Dane techniczne
| MAKSYMALNA ŚREDNICA TOCZENIA |
400 mm |
| MAKSYMALNA ŚREDNICA TOCZENIA NAD SUPORTEM |
130 mm |
| ROZSTAW KŁÓW |
400 mm |
| PRZELOT WRZECIONA |
56 mm |
| OBROTY WRZECIONA |
200-3000 obr/min |
| MOC SILNIKA GŁÓWNEGO |
5,5 kW |
| TYP ŁOŻA/TYP PROWADNIC |
45° skośne / liniowe |
| MAKSYMALNA ŚREDNICA WAŁKA W PRZELOCIE |
49 mm |
| PRZESUW W OSI X/Z |
200/400 mm |
| TYP UCHWYTU |
uchwyt obrotowy |
| ILOŚĆ NARZĘDZI W UCHWYCIE |
6 (opcja 8, 10) |
| WIELKOŚĆ UCHWYTU NARZĘDZIOWY |
20×20 mm |
| TYP KONIKA |
hydrauliczny |
| UCHWYT |
hydrauliczny |
| WYMIARY |
2500x1340x1710 mm |
| WAGA |
2500 kg |
Wyposażenie opcjonalne
- dostępne sterowania Sinumerik 828, Fanuc, GSK
- sonda narzędziowa
- transporter wiórów
- dodatkowe szczęki miękkie
- szczęki twarde
- uchwyty tulejkowe
- chwytak obrobionych części
- podajnik pręta
- oprawki narzędziowe
- oprogramowanie CAD/CAM
Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF
Oferujemy profesjonalne sterowania CNC renomowanych marek Siemens i Fanuc, które zapewniają precyzję, wydajność oraz łatwość obsługi. Nasze rozwiązania są idealne zarówno dla mniejszych warsztatów, jak i dla wymagających aplikacji przemysłowych.
Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań
Siemens Sinumerik 808D to nowoczesne, ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej. System został zaprojektowany z myślą o małych i średnich przedsiębiorstwach, oferując:
- Intuicyjną obsługę – prosty interfejs oparty na ekranie graficznym, który ułatwia programowanie i konfigurację maszyny.
- Wysoką niezawodność – wytrzymała konstrukcja odporna na trudne warunki pracy w warsztacie.
- Szeroką kompatybilność – dostosowane do maszyn o podstawowych wymaganiach technologicznych.
- Doskonałe rozwiązanie dla początkujących użytkowników CNC, którzy chcą rozpocząć pracę na nowoczesnym systemie sterowania.
Siemens Sinumerik 828D – zaawansowane sterowanie dla wymagających zastosowań
Sinumerik 828D to profesjonalne sterowanie CNC zaprojektowane do pracy z frezarkami i tokarkami wymagającymi większej precyzji i wydajności. Jego kluczowe cechy to:
- Wysoka moc obliczeniowa – szybkie przetwarzanie danych umożliwia dynamiczną i dokładną obróbkę skrawaniem.
- Rozbudowane funkcje technologiczne – zaawansowane cykle obróbcze, interpolacja i funkcje optymalizacji ścieżek narzędzia.
- Solidna, kompaktowa konstrukcja – zaprojektowana do pracy w trudnych warunkach przemysłowych.
- Łatwa integracja z automatyką – możliwość rozbudowy o dodatkowe moduły i opcje sterowania procesami produkcyjnymi.
- Kompatybilność z CAD/CAM – bezproblemowa współpraca z oprogramowaniem projektowym i systemami zarządzania produkcją.
Jest to doskonały wybór dla firm poszukujących wydajnego i niezawodnego sterowania CNC do bardziej skomplikowanych operacji obróbczych.
Fanuc Oi-TF – stabilność i precyzja w obróbce tokarskiej
Fanuc Oi-TF to jedno z najpopularniejszych sterowań CNC dla tokarek, znane ze swojej niezawodności oraz łatwości obsługi. System ten jest szeroko stosowany w przemyśle obróbki metalu dzięki:
- Wyjątkowej stabilności pracy – niezawodność i precyzja działania nawet w długotrwałej produkcji seryjnej.
- Zaawansowanym funkcjom tokarskim – obsługuje różne cykle tokarskie, w tym toczenie gwintów, rowkowanie, wiercenie i inne operacje skrawające.
- Intuicyjnemu interfejsowi użytkownika – szybkie programowanie oraz łatwa obsługa dzięki czytelnemu ekranowi i zoptymalizowanemu menu.
- Szerokiej kompatybilności – możliwość współpracy z wieloma modelami maszyn tokarskich.
- Efektywnej optymalizacji procesów – system Fanuc umożliwia lepszą kontrolę nad parametrami obróbki, co pozwala na oszczędność czasu i materiałów.
Dzięki Fanuc Oi-TF użytkownicy zyskują pewność stabilnej i precyzyjnej pracy, co przekłada się na większą wydajność i jakość obróbki.
Wybór odpowiedniego sterowania CNC ma kluczowe znaczenie dla efektywności i precyzji obróbki. Siemens Sinumerik 808D to idealne rozwiązanie dla podstawowych zastosowań, Siemens Sinumerik 828D sprawdzi się w bardziej wymagających procesach produkcyjnych, natomiast Fanuc Oi-TF gwarantuje najwyższą stabilność i niezawodność w obróbce tokarskiej.
Zapraszamy do kontaktu – pomożemy dobrać sterowanie CNC najlepiej dopasowane do Twoich potrzeb!
Poniżej znajdują się linki do instrukcji obsługi sterowników i dokumentacja dla systemów SIEMENS SINUMERIK. Pliki zawierają szczegółowe informacje dotyczące obsługi, konfiguracji oraz programowania urządzeń.
SIEMENS SINUMERIK 828/840
Pobierz instrukcje
SIEMENS SINUMERIK 808
Pobierz instrukcje
