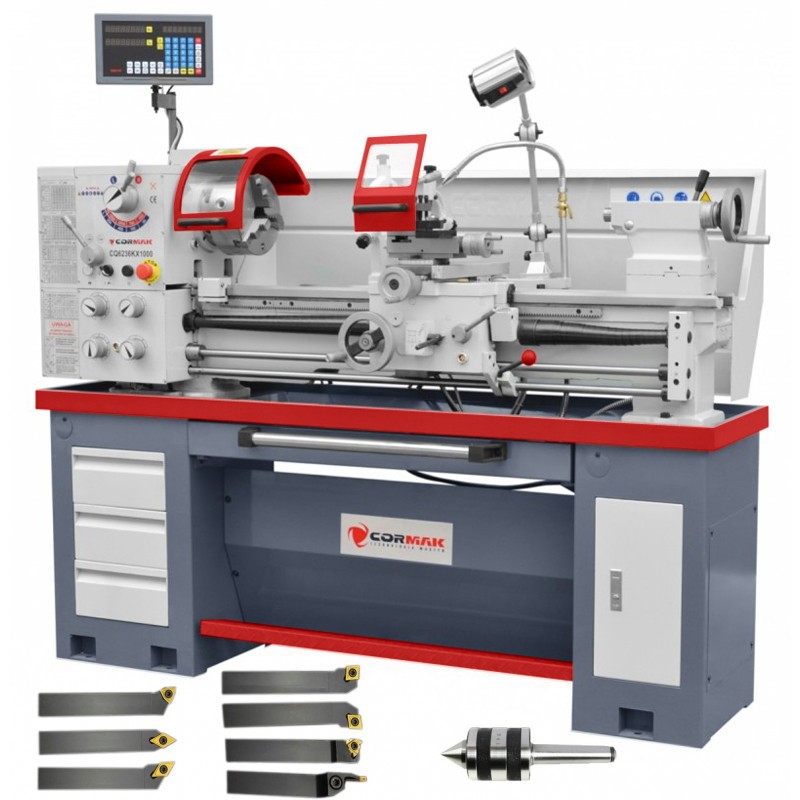

NOWY, ULEPSZONY MODEL TORNADO 360 PLUS !!!
Główne zalety:
- Tokarka Tornado 360 Plus (TORNADO 360) ma wzmacniane, ożebrowane powierzchnia łoża które zapewnia maksymalną redukcję wibracji. Dodatkowo łoże precyzyjnie szlifowane, hartowane.
- Odczyt cyfrowy działa w 2 (dwóch) osiach ruchu wzdłużnego i poprzecznego suportu. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
- Tokarka jest wyposażona w wysokojakościowy i wzmocniony system łożysk wrzeciona.
- Optymalne wyniki pracy zapewnia duży przelot wrzeciona 52 mm, uchwyt tokarski 3-szczękowy 200 mm, oraz mocny silnik 2,0 kW.
- Hartowane i szlifowane koła zębate w przekładni wrzeciona.
- Zwiększona szerokość łoża 188 mm zapewnia stabilne i precyzyjne warunki pracy.
- Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego.
- Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie. Blokada wyboru posuwu przez śrubę pociągową lub za pomocą wałka.
- Regulowane sprzęgło przeciążeniowe na wale pociągowym.
- Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (26) 0,4 - 7 mm, calowy (34) 4-56 T.P.I. Toczenie gwintów prawych i lewych.
- Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej i ręcznie oraz szybko przywrócić suport do pierwotnej pozycji.
- Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 490 mm z wyjętym mostkiem.
- Wysuwana szuflada na wióry oraz szuflady na narzędzia dla lepszej i efektywniej pracy.
- Bogate wyposażenie w standardzie: 3-sz. + 4-sz. uchwyty + tarcza calowa.
Dane techniczne:
| Uchwyt 3-szczękowy |
200 mm |
| Maksymalna średnica toczenia nad łożem |
360 mm |
| Średnica toczenia nad suportem |
224 mm |
| Średnica toczenia w wybraniu mostka |
490 mm |
| Długość toczenia w kłach stałych |
1000 mm |
| Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.) |
900 mm |
| Szerokość łoża |
188 mm |
| Przelot wrzeciona |
52 mm |
| Prędkości obrotów wrzeciona |
8 zakresów (L/H)
70-2000 obr./min. |
| Zakres prędkości wrzeciona |
L: 70, 115, 190, 300 /
H: 460, 755, 1255, 2000 ob/min. |
| Końcówka wrzeciona |
D1-5 CAMLOCK |
| Stożek wrzeciona |
MK6 |
| Wymiary imaka tokarskiego |
80 x 80 x 30 mm |
| Maksymalne wymiary narzędzia |
20 x 20 mm |
| Zakres przesuwu sań górnych |
90 (0,04) mm |
| Zakres przesuwu poprzecznego |
165 (0,04) mm |
| Zakres przesuwu wzdłużnego |
750 (0,15) mm |
| Gwint metryczny |
(26) 0,4 - 7 mm |
| Gwint calowy |
(34) 4-56 T.P.I |
| Liczba i zakres posuwów wzdłużnych |
(32) 0,052-1,392 mm/obr. |
| Liczba i zakres posuwów poprzecznych |
(32) 0,014-0,38 mm/obr |
| Wysuw tulei konika |
100 (0,04) mm |
| Średnica tulei łożyskowej konika |
42 mm |
| Stożek tulei konika |
MK4 |
| Moc silnika głównego S1/S6 |
2,0/2,4 kW | 400V |
| Moc pompki chłodziwa |
40 W
|
| Wymiary D/S/W |
1800 mm x 750 mm x 1650 mm |
| Waga |
760 kg (±2%) |
W ZESTAWIE KOMPLET NOŻY 20 x 20 mm 7 sztuk + kieł obrotowy MK4
|
|
|

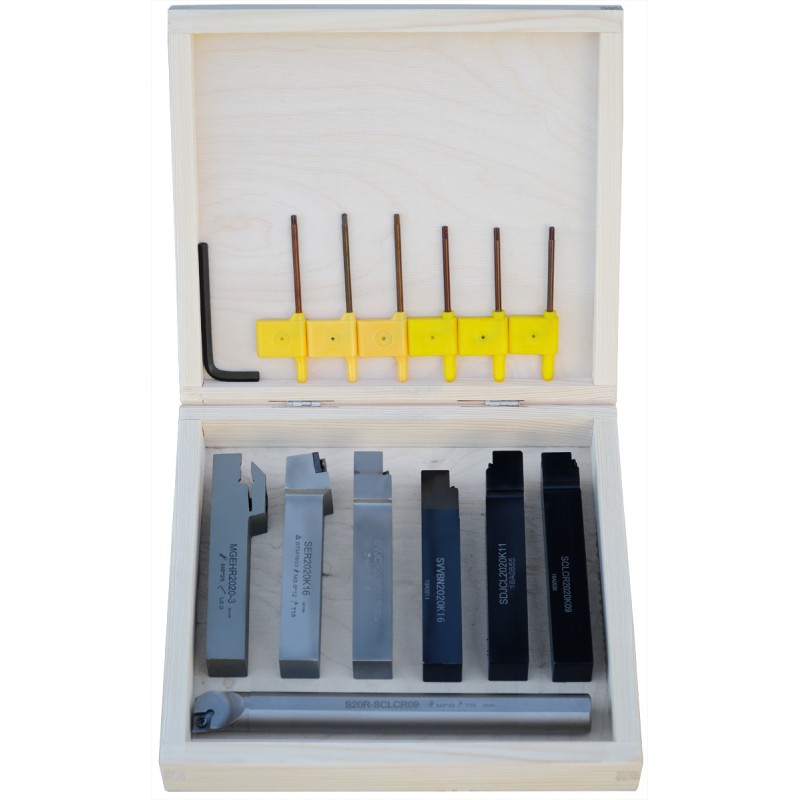

Zestaw noży tokarskich 20 x 20 (7szt.)
Profesjonalny komplet nożny tokarskich. Całość zapakowana w solidne opakowanie. W zestawie klucze do przykręcania płytek.
Parametry techniczne:
- Nóż składak SVVBN 2020 K16 - na płytki VBMT16
- Nóż składak SCLCR 2020 K09 - na płytki CCMT 09
- Nóż składak SDJCL 2020 K11 - na płytki DCMT11
- Nóż składak MGEHR 2020-3 - na płytki MGMN-300
- Nóż składak SER 2020 - 16 - na płytki 16 ER
- Nóż składak SVJCR 2020 K16 -- na płytki VBMT 16
- Nóż składak S20R SCLCR 09 - na płytki CCMT 09
Zestaw nie zawiera płytek wieloostrzowych
|
|
Kieł obrotowy precyzyjny MK4
Długość całkowita - 205,7 mm
Średnica w najgrubszym miejscu - 60 mm
Trzpień - MK4
Średnica stożka w najgrubszym miejscu - 32 mm
Długość stożka - 34,7 mm
Kąt wierzchołkowy - 60 stopni
|
|
Wyposażenie:
- Zestaw noży tokarskich 20x20, 7 szt. (składane)
- Kieł obrotowy precyzyjny MK4
- Odczyt cyfrowy 2-osi
- Uchwyt tokarski 3-szczękowy 200 mm
- Uchwyt tokarski 4-szczękowy 200 mm
- Tarcza zabierkowa 250 mm
- Kieł stały: MK4
- Koła zmianowe
- Podtrzymka stała
- Podtrzymka ruchoma
- Tuleja redukcyjna wrzeciona MK6/MK4
- Układ chłodzenia
- Oświetlenie robocze
- Smarownica
- Wskaźnik / Zegar gwintowy
- Klucz do uchwytu i imaka
- Komplet narzędzi obsługowych
- Osłony bezpieczeństwa zgodne z normami CE
- Instrukcja obsługi w j. polskim
- Deklaracja zgodności CE
Wyposażenie opcjonalne:
- Trzpień wiertarski MK4/B16
- Uchwyt wiertarski B16 3-16mm
- Zestaw wierteł kobaltowych HSS-CO5 / 1-13 mm
- Olej emulgujący, chłodziwo do obróbki skrawaniem ES-12 1L (koncentrat)
Producent: Cormak
CORMAK JERZY ZALEWSKI
ul. Brzeska 120, 08-110 Siedlce, Polska
