Opis maszyny
Przecinarka umożliwia cięcie w trybie manualnym pod kątem -30º- +60º oraz automatycznym pod kątem 0-45º.
Tryb manualny umożliwia wykonanie wszystkich czynności ręcznie z pulpitu maszyny. Tryb automatyczny – po załączeniu maszyny, cały cykl cięcia tzn. zamocowanie ciętego detalu w imadle,jego przesunięcie na określony wymiar do taśmy tnącej, opuszczenie ramienia do cięcia jak i jego podniesienie na żądaną wysokość po skończonym cięciu odbywa się bez konieczności obsługi operatora.
Parametry cięcia takie jak ilość sztuk ciętych detali, ich wymiary, prędkość taśmy tnącej, szybkość opadania ramienia, ustawiane są na panelu sterowniczym. Do automatycznego zatrzymania urządzenia, dochodzi w przypadku dokończenia cięcia serii, pęknięcia taśmy tnącej lub innej awarii zidentyfikowanej przez system sterujący przecinarki.
Korpus maszyny stanowi odlew żeliwny osadzony na sztywnej, przestrzennej konstrukcji płytowej obudowy. Wewnątrz obudowy umieszczone są: agregat hydrauliczny, zbiornik płynu chłodzącego wraz z pompą oraz podajnik wiórów.
Napęd taśmy tnącej oparty na silniku sterowanym falownikiem zapewnia płynną regulację w dużym zakresie prędkości. Hydrauliczny naciąg taśmy pozwala na uzyskanie optymalnych warunków pracy taśmy. W przypadku zerwania piły maszyna zatrzymuje się automatycznie. Precyzyjne prowadzenie taśmy zapewniają prowadnice składające się z łożysk prowadzących oraz wkładek z węglików spiekanych. Ruchoma głowica prowadząca taśmę jest ustawiana w zależności od wymiaru ciętego materiału, co zapewnia zwiększenie stabilności pracy taśmy. Maksymalne parametry cięcia oraz wydłużoną żywotność piły zapewnia system chłodzenia oraz szczotka czyszcząca.
Wymuszone hydraulicznie opadanie ramienia jest regulowane w szerokim zakresie precyzyjnym zaworem dławiąc. System szybkiego posuwu pozwala na skrócenie czasu cięcia poszczególnych elementów.
Hydrauliczny system podawania materiału zapewnia w pełni automatyczny cykl pracy maszyny. Sterownik wyposażony w wyświetlacz z LCD umożliwia programowanie działania piły, sygnalizuje koniec materiału, komunikuje błędy oraz informuje o ilości uciętych odcinków po upływie zaprogramowanego czasu. Maksymalna długości podania materiału w jednym skoku wynosi 500 mm z dokładnością +/- 0,2 mm na skok.
Innowacyjność oraz produkcja przecinarek CORMAK PREMIUM LINE serii półautomatycznych i automatycznych według norm i standardów zgodnych z certyfikatami ISO:90001 oraz ISO:140001, gwarantuje bezpieczeństwo, jakość oraz pewność produktu. Zastosowanie silników na licencji znanego i cenionego na rynku globalnym producenta, jednego ze światowych liderów, firmy ABB gwarantuje długą i bezawaryjną pracę.
Parametry techniczne
|
RODZAJ
|
automat
|
|
PODNOSZENIE I OPADANIE RAMIENIA
|
hydrauliczne z płynną regulacją opadania ramienia
|
|
PRĘDKOŚĆ TAŚMY
|
falownik 0-90 m/min
|
|

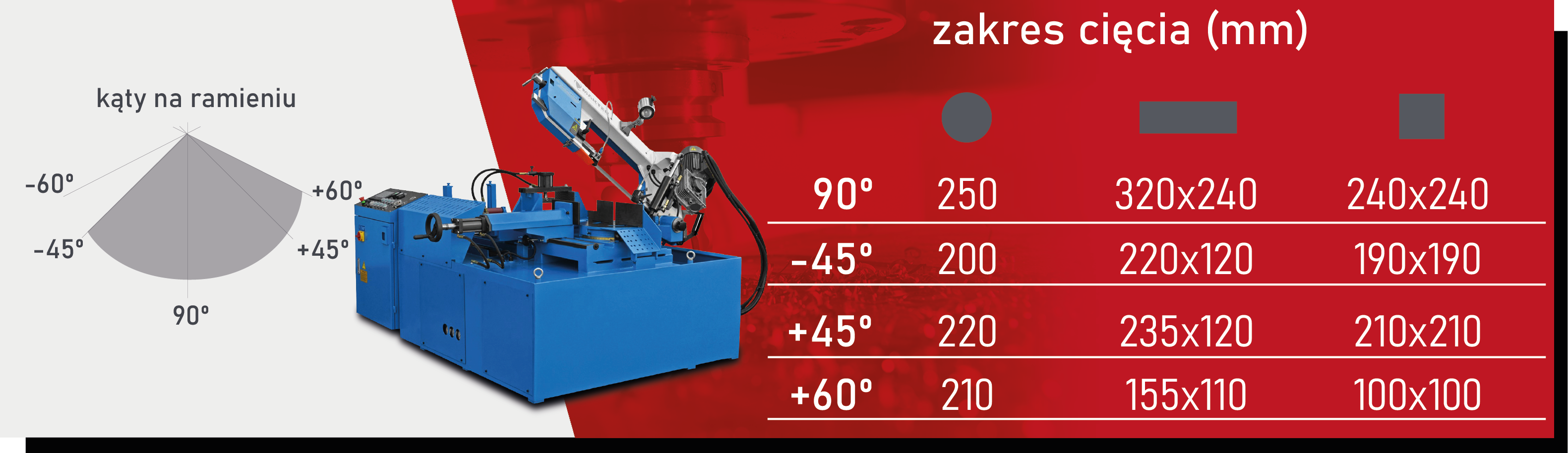

CIĘCIE POD KĄTEM
|
lewo od 30° do 60° prawo
|
|
IMADŁO
|
hydrauliczne
|
|
MINIMALNA ŚREDNICA CIĘCIA
|
Ø 5 mm
|
|
MINIMALNA DŁUGOŚĆ MATERIAŁU W IMADLE
|
30 mm
|
|
WYSOKOŚĆ PODSTAWY IMADŁA
|
780 mm
|
|
TAŚMA TNĄCA
|
27x0,9x2910 mm
|
|
MOC CAŁKOWITA
|
4,1kW
|
|
WYMIARY (LxWxH)
|
2250 x 1600 x 1600 mm
|
|
WAGA
|
1100 kg
|
Wyposażenie standardowe
- Konsola sterownicza na oddzielnym postumencie
- Wbudowany agregat hydrauliczny
- Hydrauliczne sterowanie ruchem ramienia (góra - dół) z możliwością płynnej regulacji prędkości opadania
- Funkcja pamięci położenia ramienia (powrót ramienia po przecięciu na określoną wysokość)
- Cięcie automatyczne pod kątem 0° - 45°
- Cięcie pod kątem w trybie manulanym -30 - +60°
- Szczotka czyszcząca taśmę
- Układ chłodzenia
- Piła taśmowa bimetaliczna
- Deklaracja zgodności CE
- Dokumentacja Techniczno Ruchowa.
