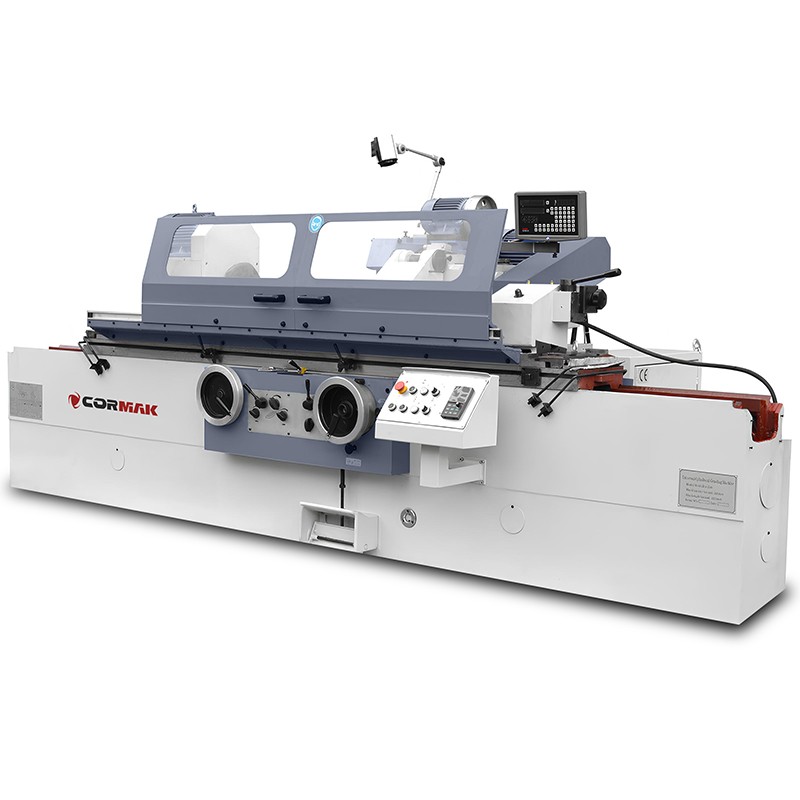

Szlifierka do wałków i otworów Ø320 x 1000 mm – Precyzja w obróbce cylindrycznej

Szlifierka do wałków i otworów Ø320 x 1000 mm – Precyzja w obróbce cylindrycznej

Szlifierka do wałków i otworów Ø320 x 1000 mm to zaawansowana maszyna zaprojektowana do precyzyjnego szlifowania zewnętrznych i wewnętrznych powierzchni cylindrycznych. Jej solidna konstrukcja i nowoczesne technologie zapewniają wysoką dokładność obróbki oraz niezawodność w wymagających środowiskach przemysłowych.

Główne atuty szlifierki do wałków i otworów Ø320 x 1000 mm

Szlifierka do wałków i otworów Ø320 x 1000 mm to wszechstronne rozwiązanie dla zakładów przemysłowych, które wymagają precyzyjnej obróbki cylindrycznych elementów o średnicy do 320 mm i długości do 1000 mm (z opcjami do 1500 mm, 2000 mm lub 3000 mm). Zaprojektowana z myślą o profesjonalistach, łączy zaawansowane technologie, takie jak bezstopniowa regulacja prędkości wrzeciona (25-220 obr/min) i hydrauliczny system posuwu stołu, z masywną konstrukcją o wadze 5,3 tony (dla wersji 1000 mm), zapewniając niezawodność i efektywność. Maszyna umożliwia szlifowanie zarówno zewnętrznych powierzchni wałków, jak i wewnętrznych otworów o średnicy od 30 do 100 mm, co czyni ją idealnym wyborem dla szerokiego zakresu aplikacji. Bogate wyposażenie standardowe, w tym głowica do szlifowania wewnętrznego i uchwyt 3-szczękowy, oraz precyzyjne posuwy (0,0025 mm) gwarantują doskonałe wykończenie powierzchni. Kluczowe korzyści obejmują:

• Wysoka precyzja obróbki: Minimalny posuw 0,0025 mm oraz precyzyjne przesuwy poprzeczne (zgrubny 0,01 mm, dokładny 0,0025 mm) zapewniają wyjątkowe wykończenie powierzchni.
• Uniwersalność zastosowań: Możliwość szlifowania wałków o średnicy 5-320 mm oraz otworów o średnicy 30-100 mm, z maksymalną długością obróbki zewnętrznej do 1000 mm (lub więcej w zależności od wersji).
• Stabilność i trwałość: Masywna konstrukcja o wadze 5,3 tony (dla wersji 1000 mm) minimalizuje wibracje, zapewniając stabilność podczas intensywnej pracy.
• Wydajny system hydrauliczny: Hydrauliczny posuw stołu z zakresem prędkości 0,1-4 m/min umożliwia płynne i precyzyjne ruchy, zwiększając efektywność obróbki.
• Elastyczność konfiguracji: Bogate wyposażenie standardowe oraz opcje dodatkowe, takie jak podtrzymki czy obciągacz diamentowy, pozwalają na dostosowanie maszyny do specyficznych potrzeb.
• Gotowość do pracy: Maszyna jest w pełni przygotowana do natychmiastowego rozpoczęcia produkcji, minimalizując czas przestojów.

Budowa i technologia szlifierki

Solidna konstrukcja i precyzyjne komponenty

Szlifierka do wałków i otworów Ø320 x 1000 mm charakteryzuje się masywną konstrukcją o wadze 5,3 tony (dla wersji 1000 mm) i wymiarach 322x200x205 cm, zapewniając stabilność podczas obróbki. Wyposażona w precyzyjne prowadnice i wrzeciono napędzane silnikiem o mocy 5,5 kW, współpracuje z ściernicą o wymiarach 400x50x203 mm, umożliwiając efektywną obróbkę zewnętrznych powierzchni cylindrycznych. Głowica do szlifowania wewnętrznego z silnikiem o mocy 1,1 kW i prędkością obrotową 10000/15000 obr/min zapewnia precyzyjne wykańczanie otworów.

Zaawansowany system posuwu

Maszyna oferuje maksymalny przesuw poprzeczny 246 mm oraz precyzyjne posuwy ręczne: zgrubny 2 mm/obr. i dokładny 0,5 mm/obr.. Minimalny posuw 0,0025 mm oraz kompensacja zużycia ściernicy na poziomie 0,0025 mm gwarantują wysoką dokładność obróbki. Hydrauliczny system posuwu stołu z zakresem prędkości 0,1-4 m/min zapewnia płynne ruchy, kluczowe dla precyzyjnych aplikacji.

System chłodzenia i uchwyty

Szlifierka do wałków wyposażona jest w wydajny układ chłodzenia, który chroni obrabiany materiał i ściernicę przed przegrzaniem. Uchwyt 3-szczękowy oraz głowica obrotowa ze stożkiem MK 4 zapewniają pewne mocowanie detali, zwiększając bezpieczeństwo i precyzję pracy. Kąt skrętu głowicy +90° oraz stołu (3° w prawo, 7° w lewo dla wersji 1000 mm) umożliwiają elastyczne dostosowanie do różnych zadań obróbczych.

Precyzja i wydajność pracy

Szlifierka do wałków i otworów Ø320 x 1000 mm zapewnia doskonałą jakość wykończenia dzięki precyzyjnemu sterowaniu posuwami i stabilnej konstrukcji. Maksymalna długość obróbki zewnętrznej wynosi 1000 mm (z opcjami do 1500 mm, 2000 mm lub 3000 mm), a wewnętrznej 125 mm, co pozwala na obróbkę detali o zróżnicowanych rozmiarach. Prędkość obwodowa ściernicy (35 m/s) oraz bezstopniowa regulacja prędkości wrzeciona (25-220 obr/min) umożliwiają dostosowanie parametrów do specyficznych wymagań, zapewniając gładkie powierzchnie z minimalnymi tolerancjami.

Zastosowanie szlifierki do wałków

Szlifierka do wałków i otworów Ø320 x 1000 mm jest przeznaczona dla zakładów przemysłowych, które wymagają precyzyjnej obróbki cylindrycznych elementów. Znajduje zastosowanie w:

• Przemysł maszynowy: Szlifowanie wałków, tulei i innych elementów cylindrycznych o długości do 1000 mm (lub więcej w zależności od wersji).
• Przemysł narzędziowy: Produkcja i regeneracja precyzyjnych narzędzi skrawających oraz form wtryskowych.
• Zakłady naprawcze: Regeneracja komponentów maszynowych, takich jak wały napędowe czy elementy hydrauliczne.
• Przemysł motoryzacyjny: Obróbka wałków i otworów w komponentach silników i układów przeniesienia napędu.

Specyfikacja techniczna

Parametry techniczne

Głowica

Ściernica

Szlifowanie otworów

Stół

Konik

Silnik

Maszyna

Wyposażenie standardowe

• Zbiornik chłodziwa
• Obciągacz
• Ściernica
• Trzpień wyważający
• 4 kły
• Zderzak
• Narzędzia do demontażu ściernicy
• Pierścień uszczelniający
• Obsada do wyważania ściernicy
• Instrukcja obsługi w języku polskim
• Deklaracja zgodności CE
• Głowica do szlifowania wewnętrznego
• Uchwyt 3-szczękowy
• Dysza szlifowania wewnętrznego

Wyposażenie opcjonalne

• Podtrzymka otwarta: Umożliwia stabilne szlifowanie dłuższych wałków.
• Podtrzymka zamknięta: Zwiększa precyzję obróbki detali o mniejszych średnicach.
• Uchwyt 4-szczękowy: Rozszerza możliwości mocowania detali o nieregularnych kształtach.
• Ściernica z kołnierzem: Dedykowana do specjalistycznych zastosowań szlifowania.
• Obciągacz diamentowy: Zwiększa precyzję i żywotność ściernicy.

Zamów swoją szlifierkę do wałków już dziś

Zwiększ efektywność swojej produkcji z szlifierką do wałków i otworów Ø320 x 1000 mm. Skontaktuj się z nami, aby uzyskać szczegółową ofertę lub umówić się na prezentację maszyny. Wybierz precyzję i niezawodność – postaw na szlifierki do wałków od Cormak!
