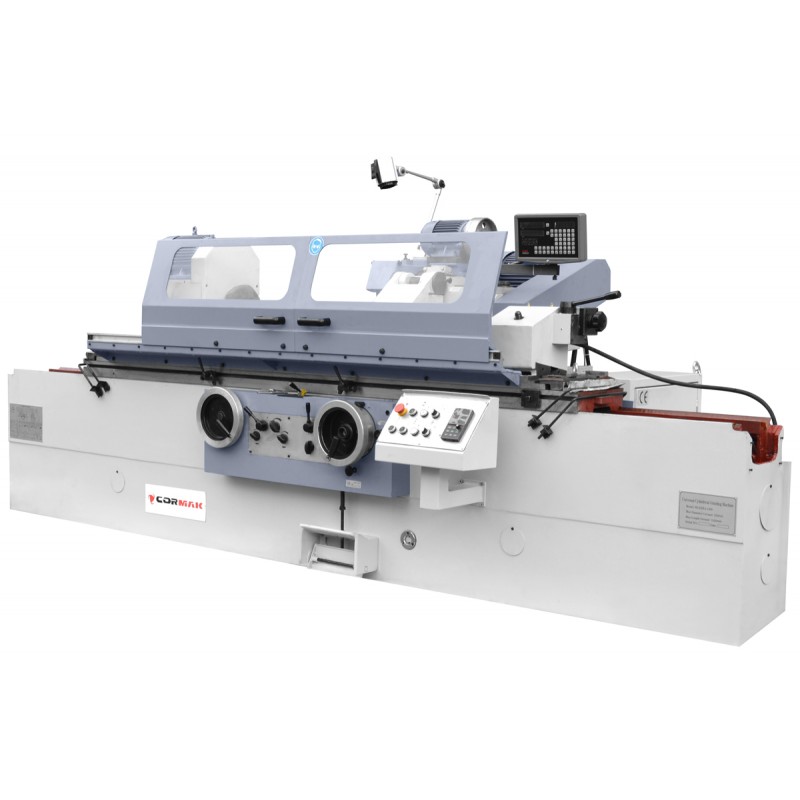

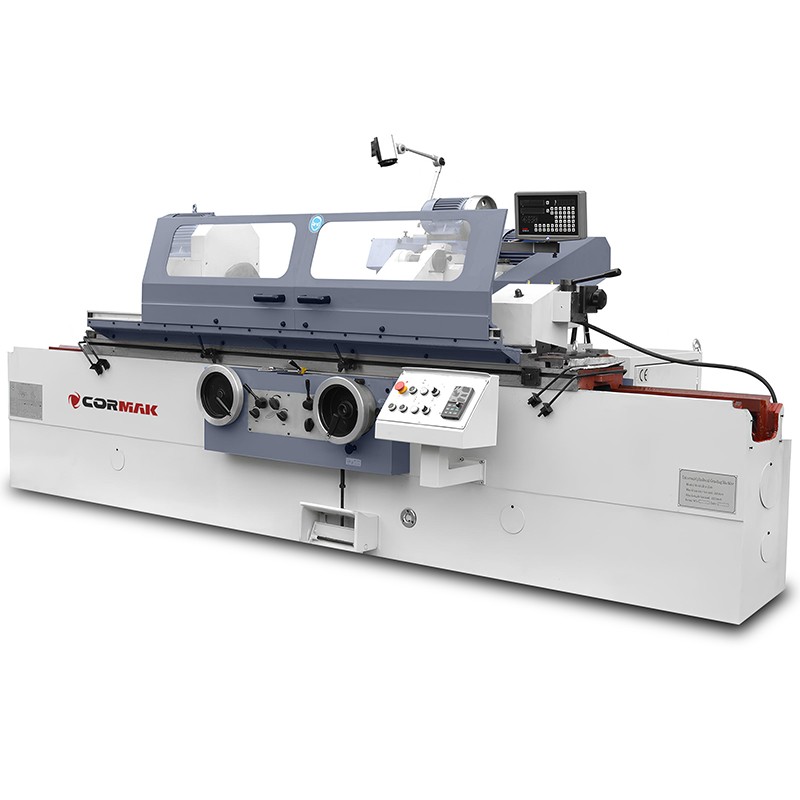

Stabilność pracy i niski poziom hałasu to cechy, które wyróżniają nasze szlifierki do wałków. Dzięki zastosowaniu pomp śrubowych w układzie hydraulicznym, zapewniają one płynne i ciche działanie, co sprawia, że są idealne do pracy w każdym środowisku produkcyjnym. Dodatkowo, precyzyjne wrzeciono głowicy szlifierskiej gwarantuje doskonałą sztywność oraz precyzyjny ruch obrotowy, co pozwala uzyskać wyjątkowo dokładne i wysokiej jakości obrabiane wałki.
Szlifierki do wałków charakteryzują się stabilną pracą i niskim poziom emitowanego hałasu. Dzięki zastosowaniu pomp śrubowych w układzie hydraulicznym. Dodatkowo wrzeciono głowicy szlifierskiej zapewnia dużą precyzję ruchu obrotowego oraz doskonałą sztywność.
Dane techniczne
Wymiary przestrzeni roboczej [mm]
Ø 320 x 1500
Zakres średnic [mm]
Zakres średnic zewnętrznych z podtrzymką
Min. 8
Max. 60
Zakres średnic zewnętrznych bez podtrzymki
Min. 8
Max. 320
Zakres średnic wewnętrznych z podtrzymką
Min. 35
Max. 100
Zakres średnic wewnętrznych bez podtrzymki
Min. 30
Max. 100
Max. ciężar detalu obrabianego [kg]
150
Max. długość detalu obrabianego [mm]
Obróbka zewnętrzna
1500
Obróbka wewnętrzna
125
Wysokość osi kłów [mm]
180
Odległość między kłami [mm]
1500
Kieł głowicy roboczej (Morse)
#4
Kieł konika (Morse)
#4
Cechy ogólne
Automatyczny posuw skokowy
posiada
Min. posuw ręczny [mm]
0.0025
Min. automatyczny posuw skokowy [mm]
0.0025
Cechy głównych zespołów
Głowica robocza
Możliwość obracania wrzeciona
możliwe
Obrót płyty podstawy
+90º
Prędkości wrzeciona [obr/min]
50Hz: 25-220 bezstopniowo
Średnica uchwytu [mm] (3 szczękowy)
Ø200
Średnica uchwytu [mm] (4 szczękowy)
Ø200
Głowica tarczy ściernej (ściernicy)
Wymiary ściernicy [mm]
Max. Ø400 x 50 x Ø203
Max. szerokość 50
Prędkość obwodowa ściernicy [m/s]
35
Prędkość wrzeciona ściernicy [obr/min]
1670
Max. przesuw
(Włącznie z szybkim przesuwem) [mm]
246
Przesuw na obrót pokrętła ręcznego [mm]
zgrubny 2.0, dokładny 0.5
Przesuw na podziałkę pokrętła ręcznego [mm]
zgrubny 0.01, dokładny 0.0025
Kompensacja ściernicy na podziałkę pokrętła [mm]
zgrubna 0.01, dokładna 0.0025
Szybki przesuw [mm]
50
Obrót głowicy ściernicy
+30º
Zespół szlifowania wewnętrznego
Wymiary ściernicy [mm]
Max. 50 x 25 x 13
Min. 17 x 20 x 6
Prędkości wrzeciona [obr/min] (HJX33-03A)
10000
Stół roboczy
Przesuw na obrót pokrętła ręcznego [mm]
6
Max. przesuw wzdłużny [mm]
1000
Max. obrót stołu górnego
w prawo 3º
w lewo 7º, 6º
Prędkość napędu hydraulicznego [m/min]
Max.≥4
Min.≤0.1
Układ Hydrauliczny
Regulowane ciśnienie głównego obwodu hydraulicznego [MPa]
0.9-1.1
Wyposażenie zależne od wersji
Zbiornik chłodziwa
Obciągacz
Ściernica
Trzpień wyważający
4 kły
Zderzak
Podtrzymka otwarta
Narzędzia do demontażu ściernicy
Pierścień uszczelniający
Obsada do wyważania ściernicy
Instrukcja obsługi w języku polskim
Deklaracja zgodności CE
Głowica do szlifowania wewnętrznego
Uchwyt 3-szczękowy
Dysza szlifowania wewnętrznego
Wyposażenie dodatkowe
Podtrzymka zamknięta
Uchwyt 4-szczękowy
Ściernica z kołnierzem
Obciągacz diamentowy
Producent: Cormak
CORMAK JERZY ZALEWSKI ul. Brzeska 120, 08-110 Siedlce, Polska
Stabilność pracy i niski poziom hałasu to cechy, które wyróżniają nasze szlifierki do wałków. Dzięki zastosowaniu pomp śrubowych w układzie hydraulicznym, zapewniają one płynne i ciche działanie, co sprawia, że są idealne do pracy w każdym środowisku produkcyjnym. Dodatkowo, precyzyjne wrzeciono głowicy szlifierskiej gwarantuje doskonałą sztywność oraz precyzyjny ruch obrotowy, co pozwala uzyskać wyjątkowo dokładne i wysokiej jakości obrabiane wałki.
