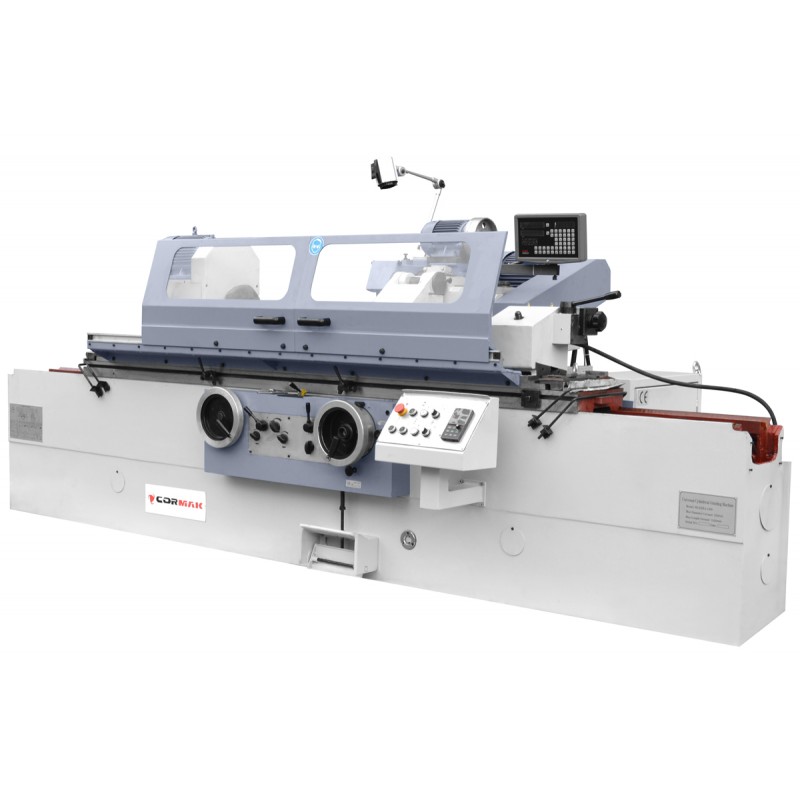

Rund- und Innenschleifmaschine Ø320 x 1000 mm – Präzision in der zylindrischen Bearbeitung

Rund- und Innenschleifmaschine Ø320 x 1000 mm – Präzision in der zylindrischen Bearbeitung

Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist eine fortschrittliche Maschine zum präzisen Schleifen zylindrischer Außen- und Innenflächen. Ihre solide Konstruktion und moderne Technologien gewährleisten eine hohe Bearbeitungsgenauigkeit sowie Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.

Hauptvorteile der Rund- und Innenschleifmaschine Ø320 x 1000 mm

Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist eine vielseitige Lösung für industrielle Betriebe, die eine präzise Bearbeitung zylindrischer Elemente bis zu einem Durchmesser von 320 mm und einer Länge bis 1000 mm erfordern (Optionen bis 1500 mm, 2000 mm oder 3000 mm). Für professionelle Anwender konzipiert, verbindet sie fortschrittliche Technologien wie die stufenlose Spindeldrehzahl (25–220 U/min) und den hydraulischen Tischvorschub mit einer massiven Konstruktion von 5,3 Tonnen (Version 1000 mm) und bietet dadurch Zuverlässigkeit und Effizienz. Die Maschine ermöglicht das Schleifen von Außendurchmessern sowie Innendurchmessern von 30 bis 100 mm und ist damit ideal für ein breites Anwendungsspektrum. Eine umfangreiche Serienausstattung, darunter ein Kopf zum Innenschleifen und ein 3-Backenfutter, sowie präzise Vorschübe (0,0025 mm) garantieren exzellente Oberflächenqualitäten. Die wichtigsten Vorteile umfassen:

• Hohe Bearbeitungspräzision: Minimaler Vorschub von 0,0025 mm sowie präzise Querverstellungen (Schrupp 0,01 mm, Fein 0,0025 mm) sichern eine herausragende Oberflächengüte.
• Vielseitigkeit der Anwendungen: Schleifen von Wellen mit 5–320 mm Durchmesser sowie Bohrungen mit 30–100 mm Durchmesser; maximale Außenschleiflänge bis 1000 mm (oder mehr je nach Version).
• Stabilität und Langlebigkeit: Die massive Konstruktion mit 5,3 Tonnen (Version 1000 mm) minimiert Vibrationen und sorgt für Stabilität bei intensiver Nutzung.
• Leistungsfähiges Hydrauliksystem: Hydraulischer Tischvorschub mit Geschwindigkeitsbereich 0,1–4 m/min für ruhige, präzise Bewegungen und höhere Effizienz.
• Flexible Konfiguration: Umfangreiche Serienausstattung und Optionen wie Lünetten oder Diamant-Abrichter erlauben die Anpassung an spezifische Anforderungen.
• Einsatzbereit: Die Maschine ist vollständig für den sofortigen Produktionsstart vorbereitet und minimiert Stillstandszeiten.

Aufbau und Technologie der Schleifmaschine

Solide Konstruktion und präzise Komponenten

Die Rund- und Innenschleifmaschine Ø320 x 1000 mm besitzt eine massive Konstruktion mit einem Gewicht von 5,3 Tonnen (Version 1000 mm) und Abmessungen von 322x200x205 cm, was Stabilität während der Bearbeitung gewährleistet. Ausgestattet mit präzisen Führungen und einer durch einen 5,5 kW Motor angetriebenen Spindel arbeitet sie mit einer Schleifscheibe von 400x50x203 mm und ermöglicht eine effiziente Außenbearbeitung zylindrischer Flächen. Der Innenschleifkopf mit einem Motor von 1,1 kW und einer Drehzahl von 10.000/15.000 U/min gewährleistet präzise Bohrungsbearbeitung.

Fortschrittliches Vorschubsystem

Die Maschine bietet eine maximale Querzustellung von 246 mm sowie präzise Handvorschübe: Schrupp 2 mm/U und Fein 0,5 mm/U. Ein minimaler Vorschub von 0,0025 mm sowie die Schleifscheibenverschleißkompensation von 0,0025 mm sorgen für höchste Genauigkeit. Der hydraulische Tischvorschub mit einem Geschwindigkeitsbereich von 0,1–4 m/min gewährleistet ruhige Bewegungen – entscheidend für präzise Anwendungen.

Kühlsystem und Spannmittel

Die Wellenschleifmaschine ist mit einer effizienten Kühlanlage ausgestattet, die Werkstück und Schleifscheibe vor Überhitzung schützt. Ein 3-Backenfutter sowie ein drehbarer Kopf mit Morsekegel MK 4 sorgen für sicheren Halt der Werkstücke und erhöhen Sicherheit und Präzision. Der Schwenkwinkel des Kopfes beträgt +90°; der Tisch schwenkt (3° nach rechts, 7° nach links für die Version 1000 mm) und ermöglicht die flexible Anpassung an unterschiedliche Aufgaben.

Präzision und Arbeitsleistung

Die Rund- und Innenschleifmaschine Ø320 x 1000 mm liefert dank präziser Vorschubsteuerung und stabiler Bauweise eine exzellente Oberflächenqualität. Die maximale Außenschleiflänge beträgt 1000 mm (Optionen bis 1500 mm, 2000 mm oder 3000 mm), die maximale Innenschleiflänge 125 mm, wodurch Werkstücke verschiedener Größen bearbeitet werden können. Die Umfangsgeschwindigkeit der Schleifscheibe (35 m/s) sowie die stufenlos einstellbare Spindeldrehzahl (25–220 U/min) erlauben die Anpassung der Parameter an spezifische Anforderungen und sorgen für glatte Oberflächen bei minimalen Toleranzen.

Einsatzgebiete der Wellenschleifmaschine

Die Rund- und Innenschleifmaschine Ø320 x 1000 mm ist für industrielle Betriebe bestimmt, die eine präzise Bearbeitung zylindrischer Elemente verlangen. Sie findet Anwendung in:

• Maschinenbau: Schleifen von Wellen, Buchsen und anderen zylindrischen Bauteilen bis 1000 mm Länge (oder mehr je nach Version).
• Werkzeugbau: Herstellung und Regeneration präziser Zerspanwerkzeuge und Spritzgussformen.
• Reparaturbetrieben: Regeneration von Maschinenkomponenten wie Antriebswellen oder Hydraulikelementen.
• Automobilindustrie: Bearbeitung von Wellen und Bohrungen in Motor- und Antriebskomponenten.

Technische Spezifikation

Technische Parameter

Spindelstock

Schleifscheibe

Innenschleifen

Tisch

Reitstock

Motor

Maschine

Serienausstattung

• Kühlmitteltank
• Abrichtgerät
• Schleifscheibe
• Auswuchtdorn
• 4 Körnerspitzen
• Anschlag
• Werkzeuge zum Demontieren der Schleifscheibe
• Dichtring
• Aufnahme zum Auswuchten der Schleifscheibe
• Betriebsanleitung (beigelegt)
• CE-Konformitätserklärung
• Kopf zum Innenschleifen
• 3-Backenfutter
• Düse für Innenschleifen

Optionale Ausstattung

• Offene Lünette: Ermöglicht das stabile Schleifen längerer Wellen.
• Geschlossene Lünette: Erhöht die Präzision bei kleineren Durchmessern.
• 4-Backenfutter: Erweitert die Spannmöglichkeiten für unregelmäßige Formen.
• Schleifscheibe mit Flansch: Für spezielle Schleifanwendungen.
• Diamant-Abrichter: Erhöht die Präzision und Lebensdauer der Schleifscheibe.

Bestellen Sie Ihre Wellenschleifmaschine noch heute

Steigern Sie die Effizienz Ihrer Produktion mit der Rund- und Innenschleifmaschine Ø320 x 1000 mm. Kontaktieren Sie uns für ein detailliertes Angebot oder eine Vorführung der Maschine. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Wellenschleifmaschinen von Cormak!
