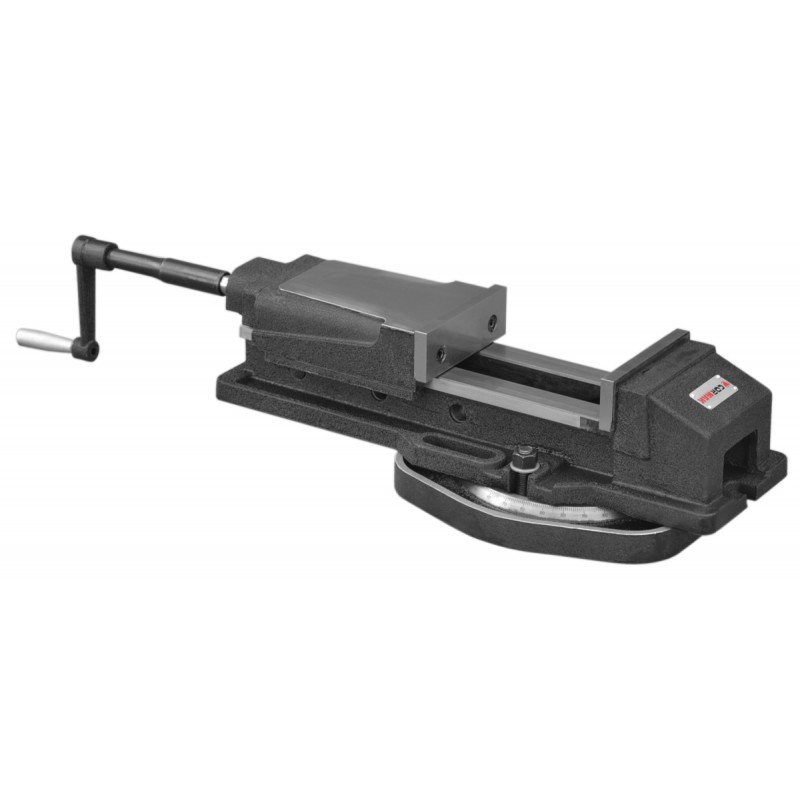

Imadło maszynowe obrotowe ze wspomaganiem hydraulicznym 155 mm

Opis imadła

1. Płyty szczękowe wykonane są ze specjalnej hartowanej i szlifowanej stali.
2. Korpus wykonany jest z wysokiej jakości żeliwa odpornego na ugięcia i zgięcia o hartowanej i szlifowanej powierzchni ślizgowe
3. Hydrauliczne wspomaganie zapewnia stałą siłę zacisku zapobiegającą wstrząsom i drganiom podczas pracy, ponieważ mocuje obrabiany element stabilnie za pomocą zamontowanych wewnątrz sprężyn dystansowych.
4. Umożliwia to 3-zakresowe otwieranie szczęk przy czym maksymalne rozwarcie jest 3-krotnie większe w stosunku do zwykłych imadeł maszynowych.
5. Siła mocowania może być dowolnie regulowana za pomocą linii bazowej. Dzięki unikalnej hydraulice powiększa ona niewielką siłę w potężną siłę zacisku.

Wielkość rozwarcia szczęk można regulować w 3 zakresach, a szczęka ruchoma może być przesuwana i mocowana za pomocą sworznia blokującego w położeniu wybranym w zależności od wielkości elementu obrabianego zgodnie z rysunkiem obok. Dzięki temu został zminimalizowany czas potrzebny na przygotowanie i właściwe zamocowanie elementu.

3 stopniowa pozycja mocowania:

• Rozwarcie szczęk w pozycji X 0-100 mm
• Rozwarcie szczęk w pozycji Y 98 - 200 mm
• Rozwarcie szczęk w pozycji Z 195 - 300 mm
