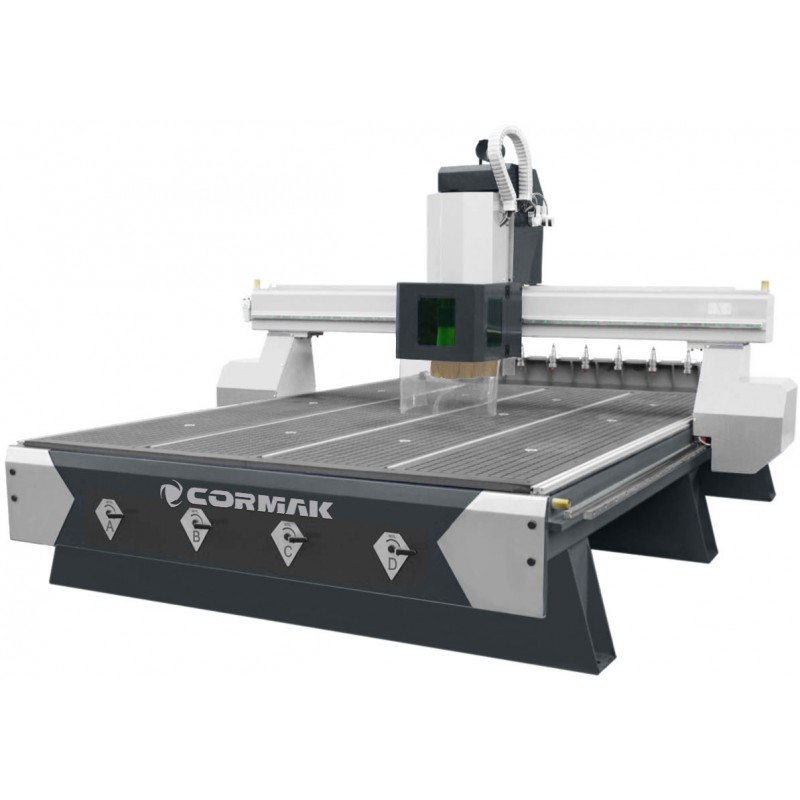

Frezarka CNC C2131 ATC (2100x3200) automatyczna wymiana narzędzia

1. Stół roboczy

• Stół sekcyjny z CZTEREMA niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL,
• Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
• Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
• Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
• Posiada rowki umożliwiające również ręczne mocowanie materiału

2. Wrzeciono HQD

• Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
• Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
• Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
• Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji

3.Napęd

• Energooszczędne napędy wysokiej klasy Serwonapędy Leadshine o mocy 1500W i wysokim momencie trzymającym (Podwójny na osi Y)
• kontrolowane przez cyfrowy sterownik NK-105 G3 zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach.
• Bezszczotkowe silniki servo  napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne.
• Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
• Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali.
• Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
• Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.

4. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.

5. Magazyn 8 narzędzi + czujnik pomiaru narzędzia

• Maszyna wyposażona jest w 8-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:
  1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.
• Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi  Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.
