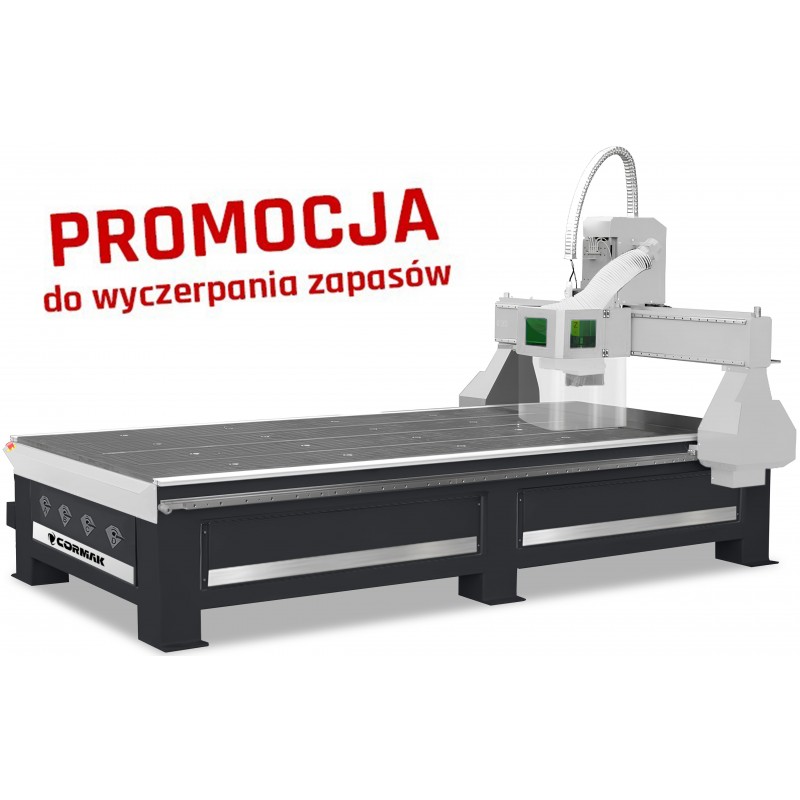

Konstrukcja
- Spawana stalowa sztywna konstrukcja,
- Ramiona bramy wykonane są z hartowanej grubej malowanej proszkowo blachy, która ma zwiększoną sztywność co przekłada się na jakość obrabianego detalu.
Stół roboczy
- Stół roboczy wykonano w technologii hybrydowej,
- Posiada rowki teowe umożliwiające ręczne mocowanie materiału o wymiarach 2010 x 3010mm,
- Stół sekcyjny z czterema niezależnymi sekcjami podciśnieniowymi.
Napęd
- Silniki SERVO wykorzystane do napędu obrabiarek o dużej mocy, zapewniają odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach,
- W osiach X i Y pracują chwalone przez użytkowników listwy zębate wysokiej jakości, które zapewniają dużą trwałość oraz precyzję,
- Oś Z napędzana jest przez śrubę kulową wysokiej jakości.
- Wszystkie osie poruszają się na prowadnicach szynowych.
- Maszyna wyposażona w czujnik wysokości narzędzi,
- Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin.
Wrzeciono
- W konstrukcji wrzeciona wykorzystano wysokiej jakości łożyska maszynowe, charakteryzujące się bardzo cichą pracą i gwarantujące zwiększoną trwałość.
- Czujnik pomiaru wysokości narzędzia - w zestawie.
- Zakres prędkości obrotowej wrzeciona wynosi od 4500 do 18000 obr./min.
- Mocowanie narzędzi przy pomocy tulejek zaciskowych ER32
Oprogramowanie
- OPCJONALNIE Najnowsze oprogramowanie UCanCAM V13 w polskiej wersji językowej (oprogramowanie zapewnia możliwość importu plików z Corela, Autocada itp. Import/export plików, edytor i wprowadzenie tekstu i wiele innych funkcji)
- Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.
- Maszyna wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu (W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.)
Sterowanie DSP
- Digital Signal Processing - cyfrowe przetwarzanie sygnałów.
- Kontroler DSP maszyny posiada własny procesor oraz pamięć operacyjną, co zapewnia bezawaryjną pracę i prostą obsługę maszyny.
- Sterownik zapewnia płynną pracę urządzenia oraz dokładność przy obróbce.
- Po utracie zasilania nie ma potrzeby inicjalizowania programu od nowa.
- Pamięć wbudowana w kontroler pozwala na prace maszyny bez konieczności każdorazowego ładowania programu.
Oferujemy obrabiarki z prawdziwym CE UE DTR - certyfikowane przez najlepszych w UE.
Wybierając markę CORMAK wybierasz precyzję obróbki i długą żywotność, spokój i bezpieczeństwo swoje lub pracowników.
Nie szukamy firm zewnętrznych , posiadamy własny serwis ( usługi gwarancyjne/pogwarancyjne/szkolenia/uruchomienia/prezentacje maszyn ) w naszej siedzibie CORMAK
Parametry techniczne
| Wrzeciono |
5,5kW / 18000 obr./min. falownik, chłodzone powietrzem |
| Obszar roboczy |
2150x3200 mm
|
| Maksymalna wysokość wrzeciona |
350 mm |
| Sterowanie |
DSP |
| Rozdzielczość programowa |
0,001 mm |
| Oprogramowanie |
UCanCAM V13 w polskiej wersji językowej (opcjonalnie) |
| Zasilanie |
400V |
| Waga |
1450 kg |
| Wymiary maszyny |
2680 x 3600 x 2200 mm |
| Wysokość stołu |
715 mm |
| Pompa podciśnieniowa |
7,5 kW(opcjonalnie) |
| Podciśnienie |
440 mbar |
| Prowadnice |
liniowe |
| Przeniesienie napędu |
listwa zębata (Oś Z - śruba kulowa) |
| Napędy osi |
serwonapędy hybrydowe |
Wyposażenie
- Wrzeciono chłodzone powietrzem, wersja Premium
- Serwonapędy hybrydowe
- Stół podciśnieniowy - 4 niezależne sekcje podciśnieniowe+ stół t-rowkowy do ręcznego mocowania materiału
- Czujnik pomiaru narzędzia w zestawie
- Narzędzia, zestaw tulei , stopy poziomujące i inne akcesoria
- Sterowanie DSP -Cyfrowe przetwarzanie danych
| |
|
| WYPOSAŻENIE OPCJONALNE: |
CENA NETTO |
| Oprogramowanie UCanCAM V13 w polskiej wersji językowej |
1 190,00 zł |
| Oprogramowanie UCanCAM V13 PRO w polskiej wersji językowej |
3 190,00 zł |
| Uruchomienie i szkolenie w siedzibie klienta |
1 500,00 zł |
| Pompa próżniowa 5.5 kW |
4 900,00 zł |
| Pompa próżniowa 7.5 kW |
5 600,00 zł |
| Bariery bezpieczeństwa zgodne z CE (cena za 1 stronę) |
600,00 zł |
| Kurtyny świetlne – laserowe zgodne z CE |
6 300,00 zł |
| Przedłużenie gwarancji o 12 miesięcy – koszt +15% do ceny netto urządzenia |
| Przedłużenie gwarancji o 24 miesięcy - koszt +30% do ceny netto urządzenia |
| Przedłużenie gwarancji o 36 miesięcy - koszt +45% do ceny netto urządzenia |
Rozładunek i umiejscowienie maszyny po stronie klienta.
Wtyczka zasilania po stronie klienta ze względu na różne gniazda 16A / 32A
