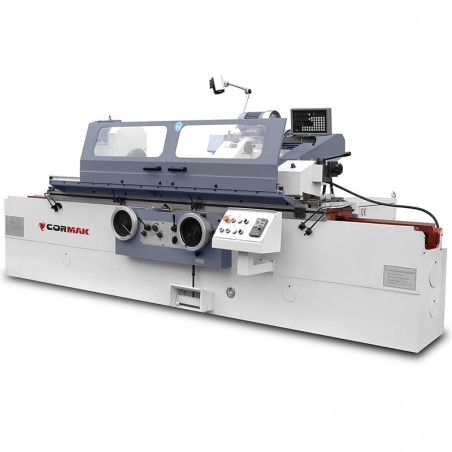

Rettificatrice per cilindri e fori Ø320 x 1500 mm – Precisione nella lavorazione cilindrica

Rettificatrice per cilindri e fori Ø320 x 1500 mm – Precisione nella lavorazione cilindrica

Rettificatrice per cilindri e fori Ø320 x 1500 mm è una macchina avanzata progettata per la rettifica precisa di superfici cilindriche esterne e interne. La struttura solida e le tecnologie moderne garantiscono un’eccezionale precisione di lavorazione e affidabilità negli ambienti industriali più esigenti.

Punti di forza principali della rettificatrice per cilindri e fori Ø320 x 1500 mm

Rettificatrice per cilindri e fori Ø320 x 1500 mm è una soluzione versatile per le aziende industriali che richiedono la lavorazione precisa di elementi cilindrici con diametro fino a 320 mm e lunghezza fino a 1500 mm. Progettata per professionisti, combina tecnologie avanzate, come la regolazione continua della velocità del mandrino (25-220 giri/min), l’avanzamento automatico incrementale (0.0025 mm) e il sistema di avanzamento tavola idraulico con pressione regolabile (0.9-1.1 MPa), con una struttura massiccia che garantisce stabilità e riduzione delle vibrazioni. La macchina consente la rettifica sia di superfici esterne di alberi (da 8 a 320 mm senza lunetta, 8-60 mm con lunetta) sia di fori interni con diametro da 30 a 100 mm, risultando ideale per un’ampia gamma di applicazioni. La ricca dotazione standard, tra cui testa di rettifica interna e mandrino autocentrante a 3 griffe (Ø200 mm), e la possibilità di ampliamento con OPTION* quali mandrino a 4 griffe o diamantatore, ne aumentano la funzionalità. I principali vantaggi includono:

• Elevata precisione di lavorazione: Avanzamento minimo manuale e automatico di 0.0025 mm e movimenti trasversali precisi (sgrossatura 0.01 mm, finitura 0.0025 mm) assicurano un’eccellente finitura superficiale.
• Versatilità applicativa: Possibilità di rettificare alberi con diametro 8-320 mm e fori con diametro 30-100 mm, con lunghezza massima di lavorazione esterna 1500 mm e interna 125 mm.
• Stabilità e durata: Struttura massiccia con mandrino della testa di rettifica ad alta rigidità e sistema di azionamento idraulico che minimizza le vibrazioni, garantendo stabilità durante lavorazioni intensive.
• Sistema idraulico efficiente: Avanzamento tavola idraulico con campo di velocità 0.1-4 m/min e pressione regolabile (0.9-1.1 MPa) per movimenti fluidi e precisi.
• Basso livello di rumorosità: L’impiego di pompe a vite nel sistema idraulico assicura un funzionamento silenzioso, migliorando il comfort in ambiente industriale.
• Flessibilità di configurazione: Ampia dotazione standard e OPTION* consentono l’adattamento della macchina alle specifiche esigenze produttive.
• Pronta all’uso: La macchina è completamente predisposta per l’avvio immediato della produzione, riducendo i tempi di fermo.

Struttura e tecnologia della rettificatrice

Struttura solida e componenti di precisione

Rettificatrice per cilindri e fori Ø320 x 1500 mm è caratterizzata da una costruzione massiccia che garantisce stabilità durante la lavorazione di pezzi fino a 150 kg. Dotata di guide di precisione e mandrino della testa di lavoro ad alta rigidità, azionato da un motore da 5.5 kW, lavora con una mola di dimensioni Ø400 x 50 x Ø203 mm, consentendo un’efficace lavorazione delle superfici cilindriche esterne. La testa di rettifica interna con velocità di rotazione 10000 giri/min garantisce una finitura precisa dei fori.

Sistema di avanzamento avanzato

La macchina offre uno spostamento trasversale massimo di 246 mm e avanzamenti manuali precisi: sgrossatura 2 mm/giro e finitura 0.5 mm/giro. L’avanzamento minimo manuale e automatico di 0.0025 mm e la compensazione dell’usura mola pari a 0.0025 mm garantiscono elevata precisione. Il sistema di avanzamento tavola idraulico con campo di velocità 0.1-4 m/min e pressione regolabile (0.9-1.1 MPa) assicura movimenti fluidi, fondamentali per applicazioni di alta precisione.

Sistema di raffreddamento e mandrini

Rettificatrice per cilindri è dotata di un efficiente sistema di raffreddamento con serbatoio refrigerante, che protegge il materiale lavorato e la mola dal surriscaldamento. Il mandrino autocentrante a 3 griffe (Ø200 mm) e il mandrino a 4 griffe OPTION* garantiscono un fissaggio sicuro dei pezzi, aumentando sicurezza e precisione. L’angolo di rotazione della testa di lavoro +90° e del tavolo (3° a destra, 6° a sinistra) permettono un adattamento flessibile a diverse operazioni di rettifica.

Precisione ed efficienza operativa

Rettificatrice per cilindri e fori Ø320 x 1500 mm assicura eccellente qualità di finitura grazie al controllo preciso degli avanzamenti e alla struttura stabile. La lunghezza massima di lavorazione esterna è 1500 mm, quella interna 125 mm. La velocità periferica della mola (35 m/s) e la regolazione continua della velocità del mandrino (25-220 giri/min) consentono di adattare i parametri alle esigenze specifiche.

Applicazioni della rettificatrice per cilindri

Rettificatrice per cilindri e fori Ø320 x 1500 mm è destinata ad aziende industriali che richiedono lavorazioni cilindriche di alta precisione. Trova applicazione in:

• Industria meccanica: Rettifica di alberi, boccole e altri elementi cilindrici fino a 1500 mm.
• Industria degli utensili: Produzione e rigenerazione di utensili di precisione e stampi.
• Officine di riparazione: Rigenerazione di componenti meccanici come alberi di trasmissione o elementi idraulici.
• Industria automobilistica: Lavorazione di alberi e fori in componenti motore e sistemi di trasmissione.

Specifiche tecniche

Parametri tecnici

*Il prezzo indicato si riferisce esclusivamente alla macchina, escludendo attrezzature opzionali/aggiuntive, installazione, trasporto e formazione — si prega di contattare il nostro consulente per maggiori dettagli.
