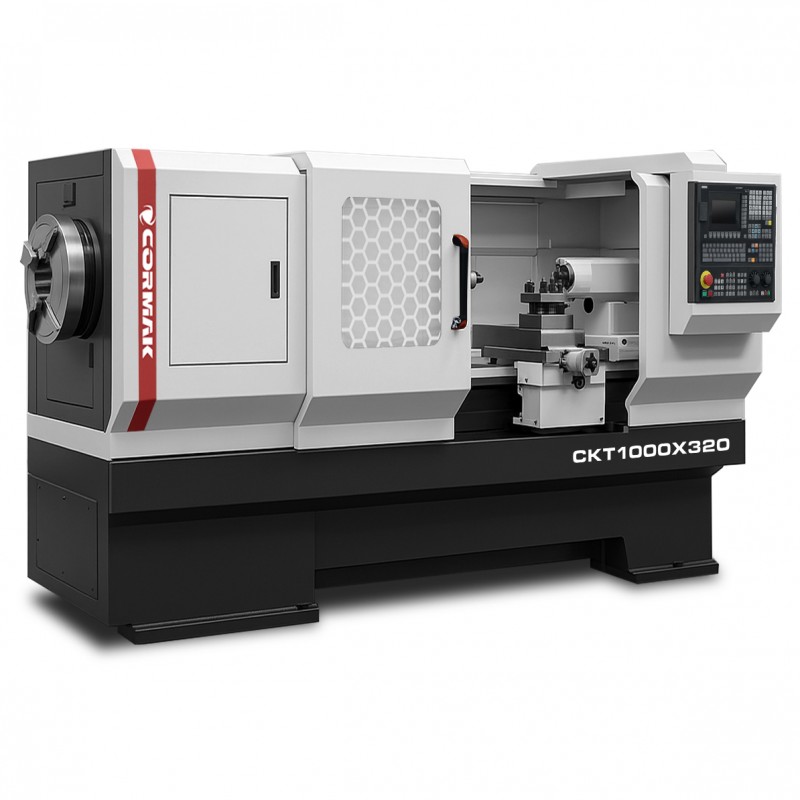

Tokarka CNC do rur CKT1000X3000 przelot wrzeciona 320 mm – precyzja i wydajność w obróbce metalu

Tokarka CNC do rur CKT1000X3000 przelot wrzeciona 320 mm to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki rur i detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D oraz masywną konstrukcję, oferuje wyjątkową precyzję, wydajność i niezawodność w zastosowaniach przemysłowych.

Główne atuty tokarki CNC do rur CKT1000X3000 przelot wrzeciona 320 mm

Tokarka CNC do rur CKT1000X3000 przelot wrzeciona 320 mm łączy nowoczesną technologię z solidną konstrukcją, zapewniając użytkownikom znaczące korzyści w procesach produkcyjnych. Jej kluczowe zalety obejmują:

• Duża przestrzeń robocza: Rozstaw kłów 3000 mm, maksymalna średnica obrotu detalu 1000 mm i nad suportem 620 mm umożliwiają obróbkę bardzo długich detali, takich jak rury, wały i kołnierze, idealnych dla przemysłu naftowego, gazowego, maszynowego i energetycznego.
• Wysoka precyzja: Powtarzalność osi X/Z na poziomie 0.012/0.02 mm i 0.025 mm gwarantuje doskonałą jakość obrabianych powierzchni, nawet przy złożonych geometriach detali.
• Optymalny przelot wrzeciona: Przelot wrzeciona 320 mm (opcjonalnie 270 mm) i zakres prędkości obrotowych 22-300 obr/min z silnikiem o mocy 11 kW umożliwiają efektywną obróbkę rur i detali z twardych materiałów, takich jak stal nierdzewna, stopy tytanu czy niklu.
• Wyjątkowa stabilność: Maszyna o wadze 9000 kg z masywnym korpusem minimalizuje drgania, zapewniając stabilność podczas intensywnych operacji tokarskich.
• Dynamika posuwu: Prędkość przyspieszonego posuwu osi X/Z 4/8 m/min i maksymalny przesuw osi 2850/620 mm skracają czas cyklu produkcyjnego, zwiększając wydajność.
• Elastyczność konfiguracji: Opcje takie jak sterowanie Fanuc, uchwyt hydrauliczny, podtrzymki czy imak 6- lub 8-narzędziowy pozwalają dostosować maszynę do specyficznych wymagań użytkownika.
• Intuicyjna obsługa: Sterowanie Siemens Sinumerik 808D z prostym interfejsem i kompatybilnością z systemami CAD/CAM usprawnia programowanie i obsługę, redukując czas szkoleniowy operatorów.
• Ekonomiczność: Wymiary 5307x2040x1855 mm i efektywny silnik 11 kW minimalizują zużycie energii, obniżając koszty eksploatacji w długim okresie.
• Wszechstronność zastosowań: Możliwość obróbki rur, wałów, kołnierzy i innych detali w jednym cyklu produkcyjnym, od metali lekkich po stopy o wysokiej twardości.
• Zaawansowany układ chłodzenia: Standardowy układ chłodzenia zapewnia efektywne odprowadzanie ciepła, wydłużając żywotność narzędzi i poprawiając jakość obróbki.
• Trwałość i niezawodność: Wysokiej jakości komponenty i solidna konstrukcja zapewniają długą żywotność maszyny, nawet w intensywnych warunkach pracy.
• Bezpieczeństwo pracy: Maszyna spełnia europejskie normy bezpieczeństwa, potwierdzone deklaracją zgodności CE, co gwarantuje niezawodność i bezpieczeństwo w środowisku produkcyjnym.
• Łatwość integracji: Kompatybilność z systemami automatyzacji i oprogramowaniem CAD/CAM pozwala na bezproblemową integrację z liniami produkcyjnymi.

Tokarka CNC do metalu CKT1000X3000 przelot wrzeciona 320 mm to idealne rozwiązanie dla zakładów produkcyjnych, które wymagają niezawodnej i precyzyjnej maszyny do obróbki długich rur i detali metalowych.

Budowa i technologia tokarki CNC do rur CKT1000X3000

Tokarka CNC do rur CKT1000X3000 przelot wrzeciona 320 mm została zaprojektowana z myślą o trwałości, precyzji i łatwości obsługi. Kluczowe komponenty obejmują:

Konstrukcja i łoże

Masywny korpus maszyny i szerokie łoże zapewniają wyjątkową sztywność i tłumienie drgań. Rozstaw kłów 3000 mm oraz maksymalna średnica obrotu detalu 1000 mm umożliwiają obróbkę bardzo długich detali, takich jak rury i wały, przy zachowaniu wysokiej stabilności.

Wrzeciono i napęd

Wrzeciono z przelotem 320 mm (opcjonalnie 270 mm) i zakresem obrotów 22-300 obr/min napędzane silnikiem o mocy 11 kW zapewnia wysoką wydajność skrawania. Standardowy uchwyt 4-szczękowy 630 mm (opcjonalnie 3-szczękowy 400 mm) gwarantuje pewne mocowanie detali.

Prowadnice i napędy

Prowadnice liniowe oraz precyzyjne napędy servo zapewniają płynny ruch w osiach X/Z (przesuw 2850/620 mm) z prędkością przyspieszonego posuwu 4/8 m/min, minimalizując błędy pozycjonowania i zapewniając wysoką dynamikę pracy.

System sterowania

Standardowe sterowanie Siemens Sinumerik 808D (opcjonalnie Siemens 828D lub Fanuc Oi-TF) umożliwia precyzyjne programowanie i optymalizację procesów obróbczych. Kompaktowy panel sterowania o stopniu ochrony IP65 zapewnia niezawodność w trudnych warunkach warsztatowych, a interfejs RS-232 ułatwia integrację z systemami CAD/CAM.

Precyzja i wydajność pracy

Tokarka przemysłowa CKT1000X3000 przelot wrzeciona 320 mm oferuje wysoką precyzję dzięki zaawansowanemu sterowaniu CNC i solidnej konstrukcji. Powtarzalność osi X/Z na poziomie 0.012/0.02 mm i 0.025 mm, w połączeniu z prędkością posuwu 4/8 m/min, pozwala na optymalizację ścieżek narzędzia, skracając czas cyklu i zwiększając wydajność. Mocny silnik 11 kW sprawia, że maszyna jest idealna do obróbki długich detali w produkcji seryjnej i jednostkowej.

Zastosowanie tokarki CNC do rur CKT1000X3000

Tokarka CNC do metalu CKT1000X3000 przelot wrzeciona 320 mm znajduje zastosowanie w wymagających branżach, takich jak:

• Przemysł naftowy i gazowy: Obróbka rur, kołnierzy i złączek o dużych średnicach.
• Przemysł maszynowy: Produkcja wałów, tulei i elementów konstrukcyjnych.
• Budowa maszyn: Toczenie precyzyjnych komponentów dla maszyn i urządzeń przemysłowych.
• Przemysł energetyczny: Obróbka detali, takich jak elementy turbin i wały napędowe.
• Warsztaty produkcyjne: Realizacja zleceń jednostkowych i seryjnych wymagających wysokiej precyzji i elastyczności.

Dzięki dużemu rozstawowi kłów i zaawansowanym opcjom konfiguracji, tokarka CNC jest doskonałym wyborem dla dużych zakładów produkcyjnych.

Sterowania CNC – Siemens Sinumerik 808D, 828D oraz Fanuc Oi-TF

Tokarka CNC do rur CKT1000X3000 przelot wrzeciona 320 mm oferuje profesjonalne sterowania CNC od renomowanych producentów, takich jak Siemens i Fanuc, które zapewniają precyzję, wydajność i łatwość obsługi.

Siemens Sinumerik 808D – kompaktowe sterowanie dla standardowych zastosowań

Sinumerik 808D to ekonomiczne sterowanie CNC dla tokarek CNC do metalu, zapewniające:

• Intuicyjny interfejs: Dedykowana klawiatura i prosty ekran graficzny ułatwiają programowanie i obsługę.
• Wysoka niezawodność: Stopień ochrony IP65 zapewnia stabilną pracę w trudnych warunkach warsztatowych.
• Zaawansowane funkcje: Obsługa cykli tokarskich i integracja z systemami CAD/CAM.

Siemens Sinumerik 828D – zaawansowane sterowanie dla wymagających procesów

Sinumerik 828D to profesjonalne sterowanie CNC dla tokarek przemysłowych, oferujące:

• Wysoka moc obliczeniowa: Szybkie przetwarzanie danych umożliwia dynamiczną i dokładną obróbkę.
• Rozbudowane funkcje: Zaawansowane cykle obróbcze, interpolacja i optymalizacja ścieżek narzędzia.
• Integracja z automatyką: Możliwość rozbudowy o dodatkowe moduły sterowania.

Fanuc Oi-TF – stabilność i precyzja

Fanuc Oi-TF to niezawodne sterowanie CNC dla tokarek CNC, oferujące:

• Stabilność pracy: Precyzja w długotrwałej produkcji seryjnej.
• Zaawansowane funkcje tokarskie: Obsługa toczenia gwintów, rowkowania i wiercenia.
• Intuicyjny interfejs: Szybkie programowanie i łatwa obsługa.

Wybierz sterowanie CNC dopasowane do Twoich potrzeb, aby zwiększyć efektywność i precyzję procesów produkcyjnych!

Parametry techniczne

Wyposażenie standardowe

• Sterowanie Sinumerik 808D w języku polskim
• 2 x manualny uchwyt tokarski 4-szczękowy 630 mm
• Głowica narzędziowa 4-pozycyjna
• Komplet szczęk
• Konik manualny
• Układ chłodzenia
• System automatycznego smarowania przekładni i prowadnic
• Oświetlenie halogenowe 24V
• Instrukcja obsługi w języku polskim
• Deklaracja zgodności CE

Wyposażenie opcjonalne

• Przelot wrzeciona 270 mm
• Imak 6 i 8 narzędziowy
• Pokrętła ręczne
• Uchwyt 3-szczękowy 400 mm
• Uchwyt + konik hydrauliczny
• Sterowanie: Fanuc, Siemens 828D
• Podtrzymka stała + podtrzymka ruchoma

Dlaczego warto wybrać CORMAK?

Jako doświadczony producent maszyn CNC, CORMAK dostarcza niezawodne rozwiązania dla przemysłu od ponad 20 lat. Nasze tokarki CNC do metalu spełniają najwyższe standardy jakości, posiadają europejskie atesty bezpieczeństwa i są wspierane profesjonalnym serwisem. Dzięki rozbudowanemu zapleczu magazynowemu (ponad 15 000 m²) i zespołowi specjalistów, oferujemy kompleksowe wsparcie techniczne i doradztwo.

• Doświadczenie: 16 lat w serwisowaniu sterowań CNC Siemens.
• Jakość: Maszyny zgodne z europejskimi normami bezpieczeństwa.
• Wsparcie: Profesjonalne doradztwo i szybki serwis gwarancyjny oraz pogwarancyjny.

Wybierając tokarkę przemysłową od CORMAK, inwestujesz w precyzję, niezawodność i długoterminową efektywność swojej produkcji.

Zamów tokarkę CNC do rur CKT1000X3000 przelot wrzeciona 320 mm już dziś!

Zwiększ wydajność i precyzję swojej produkcji z tokarką CNC do rur CKT1000X3000 przelot wrzeciona 320 mm. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje, indywidualną ofertę lub umówić się na prezentację maszyny. Skontaktuj się z nami!
