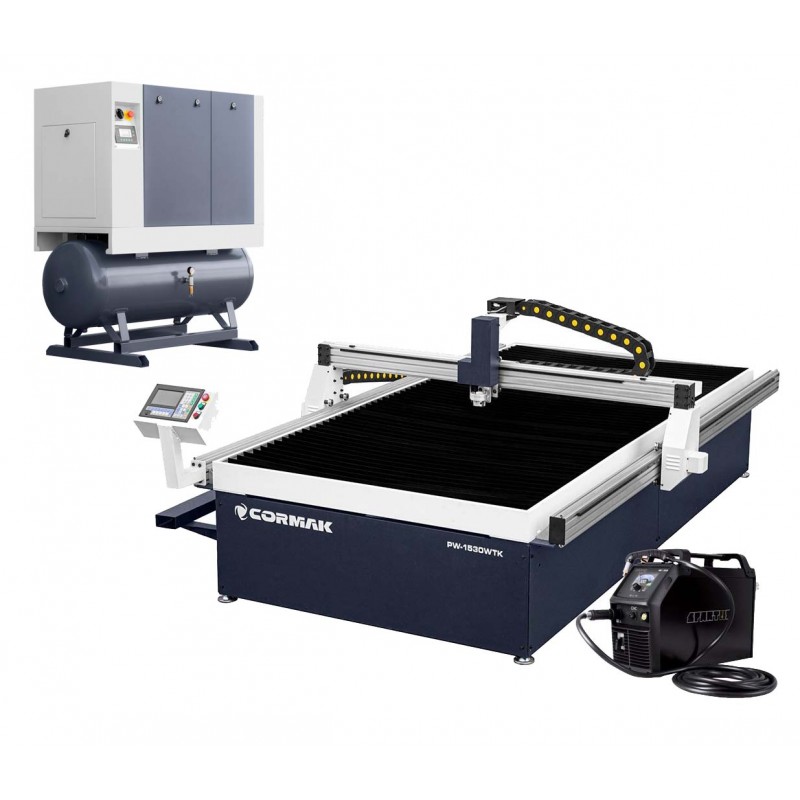

Wypalarka plazmowa CNC ze stołem wodnym w zestawie z kompresorem Luft 1000 oraz źródłem SPARTUS ProCUT 125CNC jest urządzeniem przeznaczonym do wycinania z blach elementów w dowolnym, zaprogramowanym kształcie. Maszyna ta charakteryzuje się solidną konstrukcją i łatwością obsługi. Nasza wycinarka CNC gwarantuje powtarzalność oraz dużą dokładność cięcia (0,1 mm), dzięki czemu kształty wypalone mogą być przekazane bezpośrednio na kolejny etap produkcji.
Stół wodny zapewnia mniejsze zużycie materiałów eksploatacyjnych, lepszą jakość cięcia i zmniejsza zadymienie towarzyszące cięciu. Brak konieczności używania odciągu dymów i pyłów.
Stół wodny -brak konieczności używania odciągu dymów i spalin
kompaktowe rozmiary maszyny pozwalają na ustawienie jej w dowolnym miejscu
napięciowy regulator wysokości THC
precyzyjne ustawianie palnika
bardzo dokładne cięcie niewymagające dalszej obróbki
układ detekcji blachy
wygodny pulpit operatorski
intuicyjna obsługa maszyny
możliwość cięcia oraz żłobienia w stali
szkolenie z obsługi maszyny w siedzibie kupującego/sprzedającego - ustalamy indywidualnie
biblioteka standardowych kształtów geometrycznych
Charakterystyka i wyposażenie
Wymiary 1850x3800x1500 mm (SxGxW) waga - 1000 kg
Pole robocze 1500 x 3000
Zakres osi Y 140 mm (prześwit)
Prędkość cięcia 50-7000 mm/min
Zastosowanie sztywnej i stabilnej konstrukcji
Stół wodny
Napięciowy regulator wysokości
System regulacji wysokości palnika
Czujnik wysokości i stabilizacji palnika
Program FastCAM- w języku polskim wraz z licencją
Port USB i pamięć wewnętrzną i zewnętrzną
Przyjazny interfejs użytkownika – prosta obsługa nawet dla osób, które nigdy nie pracowały w programach typu FastCAM
Import rysunków w formacie *.txt z dowolnego programu typu (np. AutoCAD, SolidWorks, itp)
MAKRO – biblioteka standardowych kształtów geometrycznych. Pozwala to na tworzenie figur bez konieczności rysowania.
NESTING – automatycznemu rozkładaniu elementów na arkuszu
DEMO - Pokazuje cykl (ścieżkę) pracy bez załączania źródła plazmy lub tlenu
Parametry techniczne kompresora LUFT 700
Kompresor
Moc silnika
5,5 kW
Wymiary całkowite zestawu
1250 x 600 x 850 mm
Waga
120 kg
Napięcie
400V/50Hz
Wymiar króćca wylotowego
1/2"
Wydajność 0-6 bar
Przy 6 bar
Przy 8 bar
Przy 10 bar
średnio 690 L/min.
650 L/min.
650 L/min.
630 L/min.
Parametry techniczne OSUSZACZA IZBERG N10S
Moc silnika
0,29kW
Średnica rury wylotowej i wlotowej powietrza (BSP)
1"
Praca w układach do
10 Bar
Temperatura wlotowa
≤38°C
Wymiary
700 x 420 x 650 mm
Wydajność
1500 l/min
Napięcie
230 V
Waga
45 kg
Rodzaj i ilość czynnika chłodzącego
R134a, 400 g
Parametry techniczne źródła SPARTUS ProCUT 125CNC
Napięcie zasilania
~3 × 400V ± 10% 50 / 60 Hz
Natężenie prądu cięcia [A]
20 – 100
Maks. grubość cięcia [mm]
55
Cykl pracy [%]
100
PARAMETRY PLAZMA
Napięcie wyjściowe pracy [V]
88 - 106
Zalecane ciśnienie robocze [bar]
5,5
Zapotrzebowanie na powietrze [l/min]
250
Post-gaz
tak
Bezstykowe zajarzenie łuku bez HF
tak
2T / 4T
tak
POZOSTAŁE PARAMETRY
Pobór prądu [A]
28
Współczynnik mocy (cosφ)
0,76
Sprawność η [%]
85
Klasa izolacji
H
Stopień ochrony
IP21S
Waga [kg]
32
Wymiary [mm]
770 × 270 × 490
Ploter jest przygotowany do transportu celem zabezpieczenia elementów ruchomych oraz zmniejszenia gabarytu. Wymaga montażu elementów ruchomych oraz osłon narażonych na uszkodzenia w czasie załadunku i rozładunku. Oferujemy możliwość dostarczenia urządzenia złożonego - uzgadniamy indywidualnie ze względu na gabaryt maszyny.
Producent: Cormak
