Szlifierka do płaszczyzn 400x1000 - CORMAK

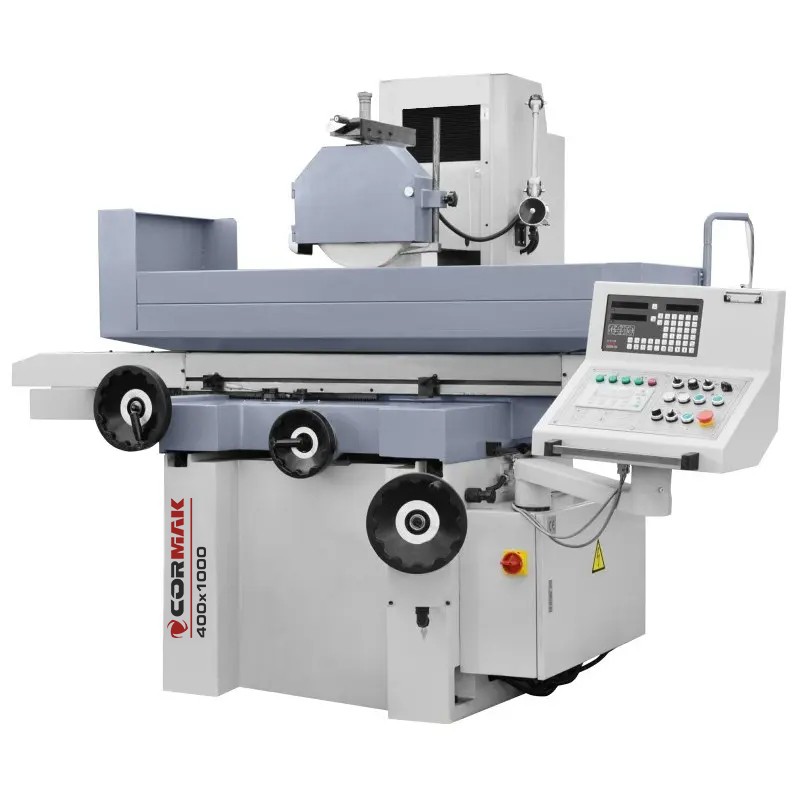

Szlifierka do płaszczyzn 400x1000

Szlifierka do płaszczyzn 400x1000 to zaawansowane urządzenie przeznaczone do precyzyjnego szlifowania płaskich powierzchni w przemyśle maszynowym. Wyposażona w automatyczne posuwy dla trzech osi oraz stół elektromagnetyczny 406x1020 mm, zapewnia wyjątkową dokładność i niezawodność. Jej solidna konstrukcja i zdolność do obsługi obciążeń do 600 kg czynią ją idealnym wyborem dla wymagających aplikacji produkcyjnych.

Główne atuty maszyny

Szlifierka do płaszczyzn 400x1000 wyróżnia się zaawansowanymi parametrami technicznymi, które zapewniają niezrównaną precyzję i wydajność w obróbce metali. Zaprojektowana z myślą o intensywnych środowiskach przemysłowych, oferuje użytkownikom niezawodność, trwałość i optymalizację kosztów operacyjnych. Jej konstrukcja oraz zastosowane technologie, takie jak automatyczne posuwy i cyfrowy odczyt pozycji, minimalizują błędy i zwiększają efektywność procesów produkcyjnych. Poniżej przedstawiono kluczowe korzyści, które czynią tę szlifierkę magnesową do płaszczyzn liderem w swojej klasie:

• Automatyczne posuwy dla trzech osi: Umożliwiają precyzyjne sterowanie ruchem stołu wzdłużnym, poprzecznym i pionowym, eliminując błędy operatora i zapewniając wysoką powtarzalność obróbki.
• Odczyt cyfrowy: Zapewnia dokładny monitoring pozycji stołu, umożliwiając uzyskanie wykończenia powierzchni o chropowatości Ra poniżej 0,2 μm i minimalizację odchyleń wymiarowych.
• Solidna konstrukcja łoża: Wykonana z wysokiej jakości żeliwa, gwarantuje stabilność podczas obróbki ciężkich detali o masie do 600 kg, redukując wibracje i zwiększając trwałość maszyny.
• Wysoka precyzja obróbki: Dzięki posuwom pionowym od 0,005 mm i prędkości koła szlifierskiego 1450 obr./min, maszyna osiąga tolerancje poniżej 0,01 mm, spełniając wymagania precyzyjnej produkcji.
• Efektywny system chłodzenia: Zintegrowany układ chłodzenia z pompą o mocy 0,14 kW zapobiega przegrzewaniu detali i narzędzi, przedłużając ich żywotność i poprawiając jakość szlifowanej powierzchni.
• Stół elektromagnetyczny 406x1020 mm: Ułatwia szybkie i bezpieczne mocowanie detali, zwiększając efektywność pracy i bezpieczeństwo operatora.
• Optymalna wydajność energetyczna: Silnik wrzeciona o mocy 5,5 kW oraz napędy o zoptymalizowanym zużyciu energii zapewniają wysoką wydajność przy obniżonych kosztach eksploatacji.

Budowa i technologia

Szlifierka do płaszczyzn 400x1000 charakteryzuje się solidną konstrukcją, która łączy trwałość z zaawansowaną technologią. Łoże maszyny, wykonane z wysokiej jakości żeliwa, zapewnia sztywność i minimalizuje wibracje podczas obróbki, co jest kluczowe dla precyzyjnego szlifowania. Wrzeciono o prędkości 1450 obr./min, osadzone w precyzyjnych łożyskach, współpracuje z kołem szlifierskim o wymiarach 350 x 40 x 127 mm, gwarantując stabilną i równomierną obróbkę. System hydrauliczny obsługuje posuwy wzdłużne stołu w zakresie 7~23 m/min, a automatyczne posuwy poprzeczne i pionowe umożliwiają precyzyjne sterowanie ruchem z dokładnością do 0,005 mm. Stół elektromagnetyczny o wymiarach 406x1020 mm zapewnia pewne mocowanie detali, przyspieszając proces przygotowania do obróbki. Zintegrowany układ chłodzenia z pompą o mocy 0,14 kW skutecznie odprowadza ciepło, zapobiegając deformacjom termicznym i przedłużając żywotność narzędzi. Silniki napędowe, w tym silnik pompy oleju 2,2 kW i napęd pionowy 1 kW, są zoptymalizowane pod kątem efektywności energetycznej i niskiego poziomu hałasu. Cała konstrukcja o masie 4000 kg podkreśla stabilność i niezawodność maszyny w intensywnych środowiskach przemysłowych.

Precyzja i wydajność pracy

Szlifierka do płaszczyzn 400x1000 oferuje wyjątkową precyzję dzięki zaawansowanym mechanizmom posuwu i kontroli. Automatyczny posuw przerywany w zakresie 0,1~8 mm oraz posuw pionowy od 0,005 mm umożliwiają uzyskanie tolerancji poniżej 0,01 mm, co jest kluczowe w produkcji precyzyjnych komponentów. Maksymalny posuw stołu 450x1100 mm przy prędkości poprzecznej do 990 mm/min pozwala na szybką obróbkę dużych powierzchni bez utraty dokładności. Koło szlifierskie o prędkości 1450 obr./min zapewnia równomierne usuwanie materiału, minimalizując zużycie narzędzia i poprawiając jakość wykończenia powierzchni. System odczytu cyfrowego dla trzech osi eliminuje błędy manualne, skracając czas ustawiania maszyny i zwiększając przepustowość w cyklach produkcyjnych. W porównaniu do innych szlifierek do płaszczyzn, model ten wyróżnia się wysoką ładownością 600 kg, umożliwiając obróbkę cięższych detali bez kompromisów w precyzji. Efektywność energetyczna silników oraz solidna konstrukcja minimalizują przestoje, czyniąc tę szlifierkę magnesową do płaszczyzn efektywnym narzędziem w optymalizacji procesów produkcyjnych.

Zastosowanie

Szlifierka do płaszczyzn 400x1000 jest przeznaczona dla zakładów produkcyjnych specjalizujących się w obróbce metali, takich jak warsztaty narzędziowe, fabryki maszyn i centra serwisowe. Doskonale sprawdza się w szlifowaniu płaskich powierzchni elementów, takich jak matryce, formy wtryskowe, płyty bazowe czy części precyzyjne wymagające wysokiej dokładności wymiarowej. W środowiskach B2B, gdzie priorytetem jest powtarzalność i wydajność, ta szlifierka magnesowa do płaszczyzn wspiera zarówno produkcję seryjną, jak i jednostkową, obsługując materiały takie jak stal, żeliwo czy stopy aluminium. Jej zastosowanie obejmuje również regenerację zużytych komponentów w przemyśle ciężkim, gdzie maksymalna odległość od stołu do wrzeciona 570 mm umożliwia obróbkę większych detali. Maszyna jest szczególnie polecana dla przedsiębiorstw dążących do automatyzacji procesów szlifowania, dzięki automatycznym posuwom i odczytowi cyfrowemu, które redukują zależność od umiejętności operatora.

Dane techniczne

Schemat pozycji krańcowych

Wyposażenie standardowe

• odczyt cyfrowy dla 3 osi,
• stół elektromagnetyczny 406 x 1020 mm,
• tarcza szlifierska,
• trzpień do wyważania tarczy szlifierskiej,
• oprawa tarczy szlifierskie,
• komplet narzędzi,
• instalacja oświetleniowa 24V,
• układ chłodzenia,
• DTR-ka w języku polskim,
• Deklaracja CE.

Wyposażenie opcjonalne

• Dodatkowe koła szlifierskie o różnych granulacjach,
• Zaawansowany system filtracji chłodziwa,
• Panel sterowania CNC,
• Przedłużenie gwarancji serwisowej,
• Zestaw do szlifowania kątowego.

Skontaktuj się z nami, aby uzyskać szczegółową ofertę na szlifierkę do płaszczyzn 400x1000. Nasi specjaliści pomogą Ci dobrać optymalną konfigurację dostosowaną do specyfiki Twojego zakładu produkcyjnego.
