Flachschleifmaschine 400x1000

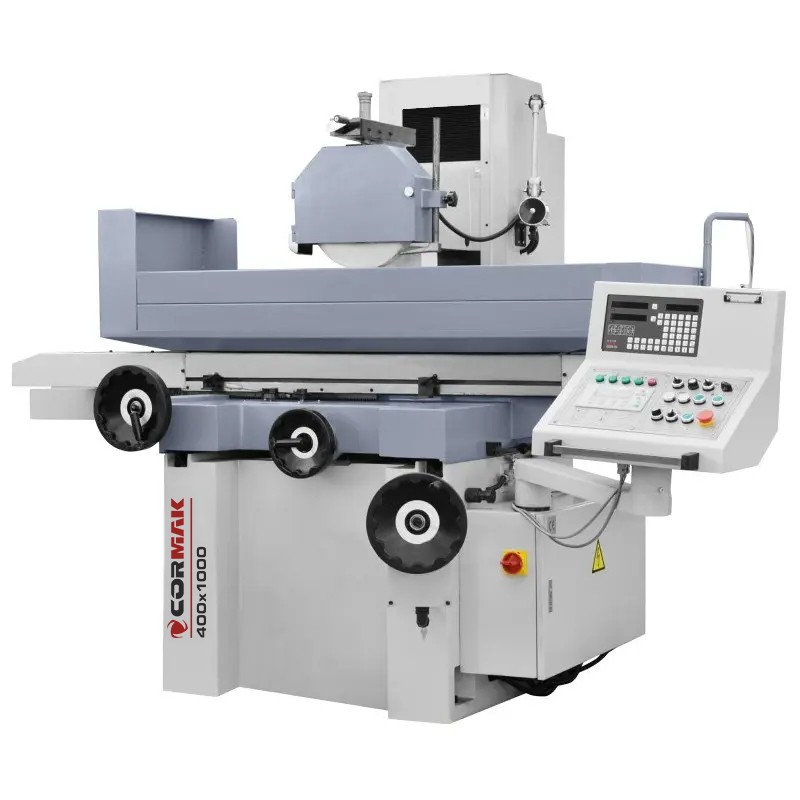

Die Flachschleifmaschine 400x1000 ist eine fortschrittliche Maschine für das präzise Schleifen ebener Flächen in der metallverarbeitenden Industrie. Ausgestattet mit automatischen Vorschüben für drei Achsen und einem elektromagnetischen Tisch 406x1020 mm bietet sie hohe Genauigkeit und Zuverlässigkeit. Die robuste Bauweise und die Belastbarkeit bis 600 kg machen sie zur idealen Wahl für anspruchsvolle Produktionsanwendungen.

Die wichtigsten Vorteile der Maschine

Die Flachschleifmaschine 400x1000 überzeugt mit fortschrittlichen technischen Parametern, die hohe Präzision und Effizienz in der Metallbearbeitung gewährleisten. Sie wurde für intensive Industrieumgebungen entwickelt und bietet Zuverlässigkeit, Langlebigkeit und optimierte Betriebskosten. Konstruktion und eingesetzte Technologien wie automatische Vorschübe und digitale Positionsanzeige minimieren Fehler und steigern die Effizienz der Produktionsprozesse. Nachfolgend sind die wichtigsten Vorteile aufgeführt, die diese magnetische Flachschleifmaschine zu einer starken Lösung in ihrer Klasse machen:

• Automatische Vorschübe für drei Achsen: ermöglichen die präzise Steuerung der Längs-, Quer- und Vertikalbewegung des Tisches, reduzieren Bedienfehler und sorgen für eine hohe Wiederholgenauigkeit.
• Digitale Anzeige: ermöglicht die genaue Überwachung der Tischposition, wodurch eine Oberflächenrauheit von Ra unter 0,2 μm und minimale Maßabweichungen erreicht werden können.
• Robustes Maschinenbett: aus hochwertigem Gusseisen gefertigt, gewährleistet es Stabilität bei der Bearbeitung schwerer Werkstücke bis 600 kg, reduziert Vibrationen und erhöht die Lebensdauer der Maschine.
• Hohe Bearbeitungspräzision: dank vertikaler Vorschübe ab 0,005 mm und einer Schleifscheibendrehzahl von 1450 U/min erreicht die Maschine Toleranzen unter 0,01 mm.
• Effizientes Kühlsystem: das integrierte Kühlsystem mit einer Pumpe von 0,14 kW verhindert die Überhitzung von Werkstücken und Werkzeugen, verlängert deren Lebensdauer und verbessert die Oberflächenqualität.
• Elektromagnetischer Tisch 406x1020 mm: erleichtert das schnelle und sichere Spannen von Werkstücken und steigert die Arbeitseffizienz.
• Optimierte Energieeffizienz: die Spindel mit 5,5 kW sowie die Antriebe mit optimiertem Energieverbrauch sorgen für hohe Leistung bei reduzierten Betriebskosten.

Konstruktion und Technologie

Die Flachschleifmaschine 400x1000 zeichnet sich durch eine robuste Konstruktion aus, die Langlebigkeit mit moderner Technologie verbindet. Das Maschinenbett aus hochwertigem Gusseisen sorgt für hohe Steifigkeit und reduziert Vibrationen während der Bearbeitung, was für präzises Schleifen entscheidend ist. Die Spindel mit 1450 U/min, gelagert in Präzisionslagern, arbeitet mit einer Schleifscheibe der Größe 350 x 40 x 127 mm zusammen und gewährleistet eine stabile und gleichmäßige Bearbeitung. Das Hydrauliksystem steuert die Längsvorschübe des Tisches im Bereich von 7~23 m/min, während automatische Quer- und Vertikalvorschübe eine präzise Bewegungssteuerung mit einer Genauigkeit bis 0,005 mm ermöglichen. Der elektromagnetische Tisch mit den Abmessungen 406x1020 mm sorgt für eine sichere Werkstückspannung und beschleunigt die Vorbereitung der Bearbeitung. Das integrierte Kühlsystem mit einer Pumpe von 0,14 kW führt Wärme effektiv ab, verhindert thermische Verformungen und verlängert die Standzeit der Werkzeuge. Die Antriebsmotoren, darunter der Ölpumpenmotor 2,2 kW und der Vertikalantrieb 1 kW, sind auf Energieeffizienz und einen niedrigen Geräuschpegel ausgelegt. Die gesamte Konstruktion mit einem Gewicht von 4000 kg unterstreicht die Stabilität und Zuverlässigkeit der Maschine in intensiven Industrieumgebungen.

Präzision und Arbeitsleistung

Die Flachschleifmaschine 400x1000 bietet hohe Präzision dank moderner Vorschub- und Kontrollmechanismen. Der automatische Intervallvorschub im Bereich 0,1~8 mm sowie der Vertikalvorschub ab 0,005 mm ermöglichen Toleranzen unter 0,01 mm, was bei der Fertigung präziser Komponenten entscheidend ist. Der maximale Tischvorschub 450x1100 mm bei einer Quergeschwindigkeit bis 990 mm/min erlaubt die schnelle Bearbeitung großer Flächen ohne Genauigkeitsverlust. Die Schleifscheibe mit 1450 U/min sorgt für einen gleichmäßigen Materialabtrag, minimiert den Werkzeugverschleiß und verbessert die Oberflächengüte. Das digitale Messsystem für drei Achsen reduziert manuelle Fehler, verkürzt die Rüstzeit und erhöht den Durchsatz in Produktionszyklen. Im Vergleich zu anderen Flachschleifmaschinen zeichnet sich dieses Modell durch eine hohe Tragfähigkeit von 600 kg aus und ermöglicht die Bearbeitung schwererer Werkstücke ohne Kompromisse bei der Präzision. Die energieeffizienten Motoren und die robuste Konstruktion minimieren Stillstandszeiten und machen diese Schleifmaschine für Metall zu einer effektiven Lösung zur Optimierung von Produktionsprozessen.

Anwendung

Die Flachschleifmaschine 400x1000 ist für Produktionsbetriebe bestimmt, die sich auf die Metallbearbeitung spezialisieren, darunter Werkzeugbau, Maschinenfabriken und Servicezentren. Sie eignet sich hervorragend zum Schleifen ebener Flächen von Bauteilen wie Matrizen, Spritzgussformen, Grundplatten oder Präzisionsteilen, die eine hohe Maßgenauigkeit erfordern. In B2B-Umgebungen, in denen Wiederholgenauigkeit und Effizienz Priorität haben, unterstützt diese magnetische Flachschleifmaschine sowohl die Serien- als auch die Einzelteilfertigung und bearbeitet Materialien wie Stahl, Gusseisen oder Aluminiumlegierungen. Ihr Einsatz umfasst auch die Regeneration verschlissener Komponenten in der Schwerindustrie, wobei der maximale Abstand vom Tisch zur Spindel von 570 mm die Bearbeitung größerer Werkstücke ermöglicht. Die Maschine ist besonders für Unternehmen zu empfehlen, die ihre Schleifprozesse automatisieren möchten, da automatische Vorschübe und digitale Anzeige die Abhängigkeit von den Fähigkeiten des Bedieners verringern.

Dane techniczne

Schema der Endpositionen

Standardausstattung

• digitale Anzeige
• elektromagnetischer Tisch 406 x 1020 mm,
• Schleifscheibe,
• Dorn zum Auswuchten der Schleifscheibe,
• Schleifscheibenaufnahme,
• Werkzeugsatz,
• Beleuchtungsanlage 24V,
• Kühlsystem,
• Bedienungsanleitung,
• CE-Erklärung.

Optionale Ausstattung*

• Zusätzliche Schleifscheiben mit unterschiedlichen Körnungen,
• Erweitertes Kühlschmierstoff-Filtrationssystem,
• CNC-Bedienfeld,
• Verlängerung der Servicegarantie,
• Satz zum Winkelschleifen.

Kontaktieren Sie uns, um ein detailliertes Angebot für die Flachschleifmaschine 400x1000 zu erhalten. Unsere Spezialisten helfen Ihnen dabei, die optimale Konfiguration passend zu den Anforderungen Ihres Produktionsbetriebs auszuwählen.

*Der angegebene Preis bezieht sich ausschließlich auf die Maschine und beinhaltet keine optionalen/zusätzlichen Ausstattungen, Installation, Transport oder Schulung — bitte kontaktieren Sie unseren Berater für weitere Details.
