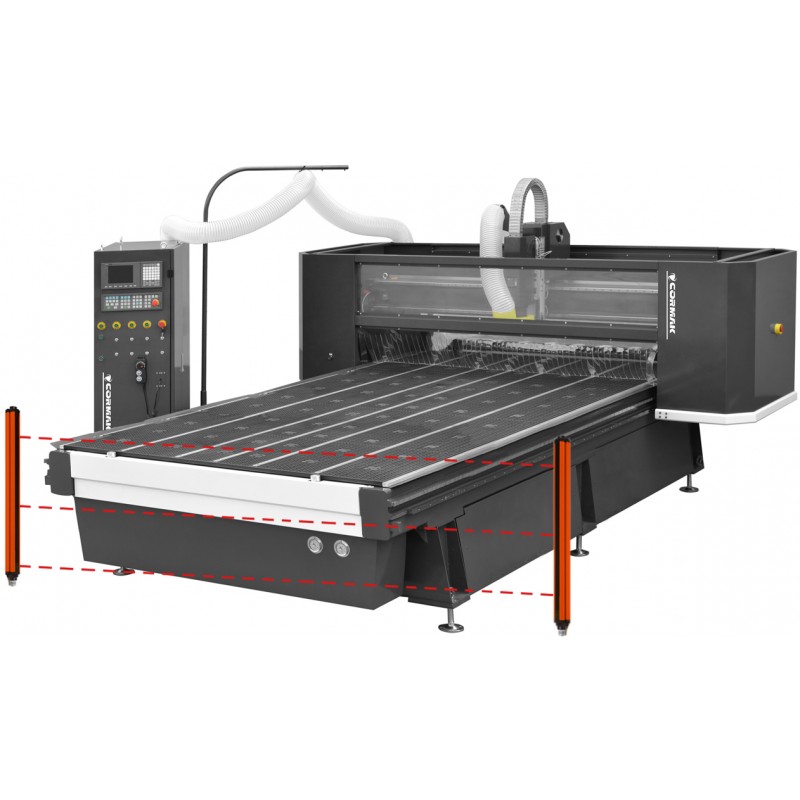

Frezarka CNC CORMAK C2040 IND (2100x4100) + stół hybrydowy

1. Stół roboczy

• Stół sekcyjny z sześcioma niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL, sterowane bezpośrednio z szafy sterującej,
• Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
• Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
• Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
• Posiada rowki umożliwiające również ręczne mocowanie materiału
• Stół wyposażony w zderzaki w dwóch osiach! Pozycjonery pneumatyczne, które umożliwiają ułożenie materiału zawsze w tym samym miejscu,
• Linia ploterów IND została wyposażona w wzmocniony, przemysłowy masywny stół roboczy.
• Możliwość umieszczenia szafki narzędziowej pod stołem roboczym na jego końcu.

2. Wrzeciono HSD włoskiej produkcji

• Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym .
• Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
• Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
• Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji
• Możliwość dołożenia mgły olejowej za dodatkową opłatą

3.Napęd

• Energooszczędne napędy wysokiej klasy servo AC YASKAWA kontrolowane przez cyfrowy sterownik, zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach,
• Bezszczotkowe silniki servo AC napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne
• Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
• Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali
• Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
• Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.

4. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.

5. Magazyn narzędzi i czujnik pomiaru narzędzia

• Maszyna wyposażona jest w 8-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:
  1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.
• Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi  Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.

6. Oprogramowanie, STEROWANIE PRZEMYSŁOWE:

• Maszyna obsługuje oprogramowanie CAD/CAM w najnowszej wersji.
• OPCJONALNIE Najnowsze oprogramowanie UCanCAM V12 w polskiej wersji językowej (oprogramowanie zapewnia możliwość importu plików z Corela, Autocada itp. Import/export plików, edytor i wprowadzenie tekstu i wiele innych funkcji)
• Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.
• Maszyna wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu (W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.

7. Pompa podciśnieniowa i stopa odciągowa(opcja)

• Nowa generacja osłon odciągowych, pozwala na szybszą i skuteczniejszą pracę z odciągiem
• Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się
• Opcjonalna pompa podciśnieniowa - 7,5 kW (max -440 mbar)
• 6 niezależnych sekcji podciśnieniowych
• Stopa odciągowa poruszana penumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy

Oferujemy obrabiarki z prawdziwym CE UE DTR - certyfikowane przez najlepszych w UE.

Wybierając markę CORMAK wybierasz precyzję obróbki i długą żywotność, spokój i bezpieczeństwo swoje lub pracowników.

Nie szukamy firm zewnętrznych , posiadamy własny serwis ( usługi gwarancyjne/pogwarancyjne/szkolenia/uruchomienia/prezentacje maszyn ) w naszej siedzibie CORMAK

Parametry techniczne

Pole Robocze	2000x4000 mm
Oś Z	350 mm
Konstrukcja	Ramię - odlew żeliwny / stół - stal spawana
Napędy	silniki servo hybryda (AC YASKAWA)
Stół	hybrydowy
Moc wrzeciona	9 kW
Wrzeciono	HSD chłodzone powietrzem (opcjonalnie mgła olejowa)
Obroty wrzeciona	od 6000 do 24000 obr/min
Zasilenie	400 V, sprężone powietrze min. 8 bar
Dokładność re-pozycjonowania	0,01 mm
Łożyskowanie liniowe	szyny trapezowe, wózki Hiwin
Mocowanie materiału	próżniowe, hybrydowe
Pompa próżniowa	(opcja) 7,5 kW, 6 niezależnych sekcji podciśnieniowych
Oprogramowanie	UCanCAM V12 w polskiej wersji językowej(opcja)
Waga	2600 kg

Wyposażenie

• Wrzeciono chłodzone powietrzem, wersja Premium
• Serwonapędy hybrydowe AC Yaskawa
• Podwyższona brama w osi Z na 350mm
• Stół podciśnieniowy - 4 niezależne sekcje podciśnieniowe+  stół t-rowkowy do ręcznego mocowania materiału (uchwyty w zestawie)
• Czujnik pomiaru narzędzia w zestawie
• Narzędzia, zestaw tulei , stopy poziomujące i inne akcesoria
• Sterowanie SYNTEC
• Zestaw narzędzi: frezy, wiertła, uchwyty

WYPOSAŻENIE OPCJONALNE:	CENA NETTO
Oprogramowanie UCanCAM V12 w polskiej wersji językowej	1 000,00 zł
Oprogramowanie UCanCAM V13 PRO w polskiej wersji językowej	3 190,00 zł
Uruchomienie i szkolenie w siedzibie klienta	3 500,00 zł
Pompa próżniowa 5.5 kW	4 900,00 zł
Pompa próżniowa 7.5 kW	5 600,00 zł
Bariery bezpieczeństwa zgodne z CE (cena za 1 stronę)	600,00 zł
Kurtyny świetlne – laserowe zgodne z CE	6 300,00 zł
Przedłużenie gwarancji o 12 miesięcy – koszt +15% do ceny netto urządzenia
Przedłużenie gwarancji o 24 miesięcy - koszt +30% do ceny netto urządzenia
Przedłużenie gwarancji o 36 miesięcy - koszt +45% do ceny netto urządzenia

Rozładunek i umiejscowienie maszyny po stronie klienta.

Wtyczka zasilania po stronie klienta ze względu na różne gniazda 16A / 32A
