Zaokrąglanie krawędzi po cięciu laserem z pomocą gratowarki

Cięcie laserowe to bardzo precyzyjna metoda obróbki blach i elementów metalowych. Czyste linie, powtarzalność, brak kontaktu narzędzia z materiałem. Wydawałoby się, że detal po wyjściu z lasera jest gotowy do dalszej obróbki. W praktyce jest inaczej.

Na krawędziach wyciętych laserowo powstają zadziory i ostre krawędzie będące bezpośrednim efektem procesu termicznego. Nawet przy optymalnych parametrach cięcia jest to nieuniknione. Strefa wpływu ciepła zmienia strukturę materiału przy krawędzi, a resztki stopionego metalu tworzą chropowatą, ostrą powierzchnię. To pozornie drobny problem, który w produkcji przemysłowej generuje realne koszty i zagrożenia.

Spis treści

• Konsekwencje ostrych krawędzi w produkcji
• Dlaczego ręczne gratowanie przestaje być opłacalne?
• CORMAK SG1000 jako rozwiązanie problemu
• Podsumowanie

Konsekwencje ostrych krawędzi w produkcji

Zadziory i ostre krawędzie po cięciu laserowym to nie tylko kwestia estetyki. Ich obecność ma konkretne skutki na każdym kolejnym etapie produkcji.

Bezpieczeństwo pracowników. Ostre krawędzie to jedno z najczęstszych źródeł skaleczeń w zakładach metalurgicznych i ślusarskich. Wymogi BHP nakazują usunięcie zadziorów przed przekazaniem elementu na kolejne stanowisko.

Jakość powłok i połączeń. Przy malowaniu proszkowym lub galwanizacji ostre krawędzie powodują nierównomierne nakładanie powłoki, co skraca żywotność zabezpieczenia antykorozyjnego. W elementach spawanych zadziory utrudniają dokładne dopasowanie detali i mogą powodować wadliwe spoiny.

Uszkodzenia w montażu i wygląd finalny. Elementy z ostrymi krawędziami niszczą uszczelki, przewody i powłoki sąsiednich części. W wyrobach widocznych dla odbiorcy końcowego obecność zadziorów dyskwalifikuje detal. Reklamacje i zwroty to wymierny koszt.

Dlaczego ręczne gratowanie przestaje być opłacalne?

W małych zakładach ręczne gratowanie pilnikiem czy szlifierką kątową jest powszechne. Przy większej skali produkcji ta metoda szybko staje się wąskim gardłem całego procesu.

Ręczna obróbka jest niepowtarzalna. Każdy pracownik gratuje inaczej, co przekłada się na różne promienie zaokrąglenia i nierówną jakość partii. Przy setkach detali dziennie różnice są wyraźnie widoczne i trudne do kontrolowania. Dochodzi do tego czas: gratowanie pochłania dziesiątki roboczogodzin tygodniowo, a pracownicy narażeni są na drgania i kontakt z ostrymi krawędziami przez wiele godzin.

Automatyzacja tego etapu to nie luksus, lecz konieczność przy każdej poważnej skali produkcji.

CORMAK SG1000 jako rozwiązanie problemu

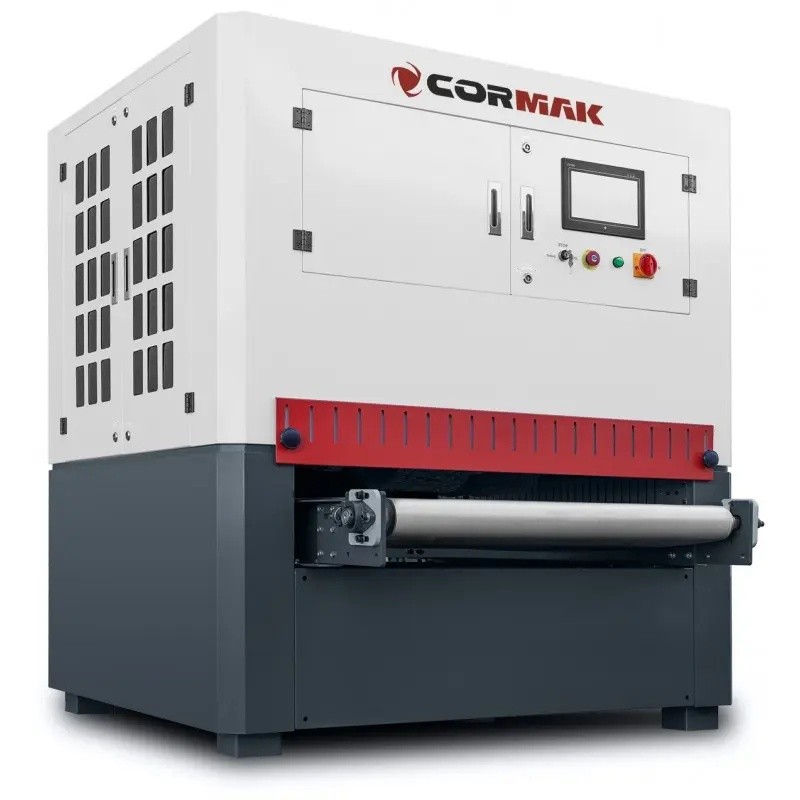

Na filmie poniżej możesz zobaczyć gratowarkę CORMAK SG1000 w działaniu. Maszyna automatycznie usuwa zadziory i zaokrągla krawędzie elementów wycinanych laserowo w jednym przejściu.

Detal trafia na taśmę przenośnikową i przechodzi pod czterema szczotkami listkowymi, z których każda ma własny napęd. Szczotki jednocześnie obrabiają krawędzie, zapewniając równomierne zaokrąglenie na całym obwodzie. Szerokość stołu roboczego wynosi 1000 mm, a maszyna obsługuje elementy o grubości od 1 mm do 70 mm. Efekt jest powtarzalny niezależnie od operatora i partii produkcyjnej, a stopień wykończenia można regulować lub pogłębiać kolejnymi przejściami.

Film prezentujący maszynę:

https://www.youtube.com/watch?v=nixZmJB9Nmc

Szczegółowe parametry techniczne znajdziesz na stronie produktu: CORMAK SG1000 gratowarka automatyczna.

Podsumowanie

Zaokrąglanie krawędzi po cięciu laserowym to etap obróbki, który bywa pomijany, dopóki nie zacznie generować problemów z jakością, bezpieczeństwem lub reklamacjami. Automatyczna gratowarka eliminuje ten problem, wbudowując gratowanie w ciągły przepływ produkcji bez dodatkowych przestojów i zaangażowania pracowników.
