Ramię gwintujące – kiedy przyspiesza produkcję?

Wykonanie kilku gwintów dziennie można zrealizować ręcznie lub przy użyciu wiertarki. Problem pojawia się wtedy, gdy w jednym detalu znajduje się kilkanaście otworów, a produkcja obejmuje dziesiątki lub setki elementów. W takich warunkach ramię gwintujące może znacząco usprawnić pracę.

Urządzenie pozwala szybko ustawiać narzędzie nad kolejnymi otworami, ogranicza wysiłek operatora i ułatwia zachowanie powtarzalności podczas wykonywania gwintów wewnętrznych. Największe korzyści daje tam, gdzie detal jest duży, ciężki lub wymaga wielu identycznych operacji.

Jak działa ramię gwintujące?

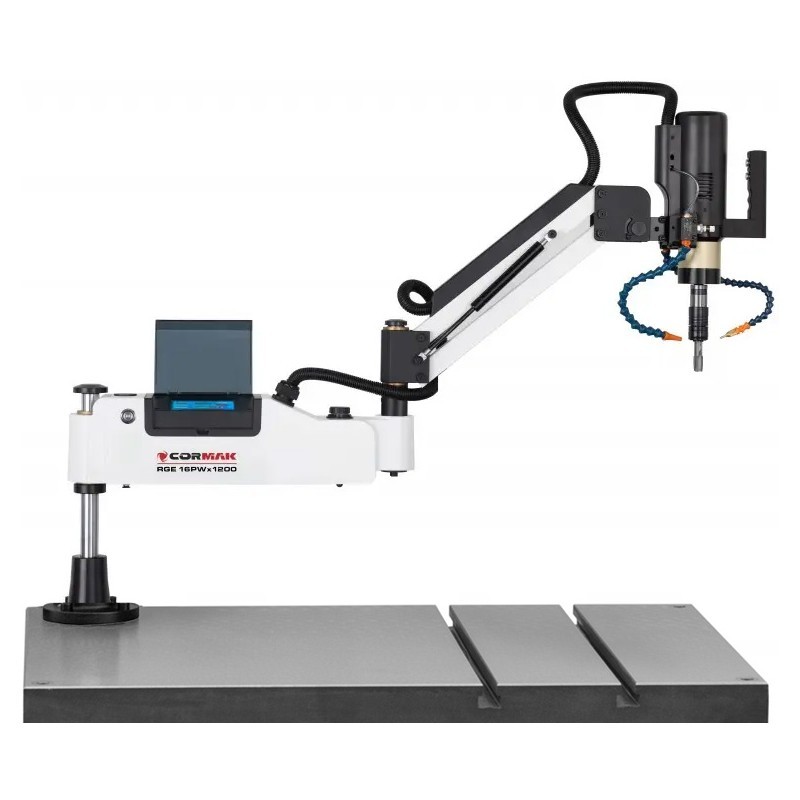

Ramię gwintujące składa się z przegubowego ramienia oraz głowicy z napędem. Operator przesuwa głowicę nad przygotowany otwór, ustawia gwintownik w osi i uruchamia cykl pracy. Po wykonaniu gwintu zmieniany jest kierunek obrotów, a narzędzie wycofuje się z otworu.

Następnie głowicę można szybko przesunąć do kolejnego punktu. Dzięki temu detal pozostaje na stole, a operator nie musi za każdym razem przestawiać ciężkiej płyty, ramy lub konstrukcji pod wrzecionem maszyny.

Gwintownica elektryczna może być wyposażona w regulację parametrów pracy, w tym prędkości oraz kierunku obrotów. Umożliwia to dopasowanie urządzenia do różnych średnic gwintu i materiałów obrabianych w zakładzie.

Dlaczego ramię przyspiesza produkcję?

Podczas ręcznego gwintowania operator musi kontrolować ustawienie narzędzia, obracać gwintownik i pilnować jego prowadzenia. Przy dużej liczbie otworów zajmuje to dużo czasu i zwiększa ryzyko błędów.

Ramię gwintujące przejmuje znaczną część tych czynności. Operator przede wszystkim ustawia głowicę nad kolejnym otworem i uruchamia cykl. Największą różnicę można zauważyć przy płytach, ramach i konstrukcjach posiadających wiele otworów.

W praktyce oznacza to krótszy czas przygotowania, mniejszy wysiłek fizyczny i łatwiejszą organizację pracy. Jeżeli detal jest duży, przemieszczanie głowicy jest znacznie wygodniejsze niż ciągłe ustawianie całego elementu pod osią wiertarki.

Większa powtarzalność gwintów wewnętrznych

Podczas ręcznego rozpoczęcia gwintowania łatwo ustawić narzędzie pod niewielkim kątem. Może to pogorszyć jakość gwintu, zwiększyć opory skrawania oraz podnieść ryzyko złamania gwintownika.

Ramię pomaga utrzymać właściwe położenie narzędzia względem powierzchni detalu. Ma to znaczenie przy produkcji seryjnej, gdzie kolejne gwinty wewnętrzne powinny mieć podobną jakość i geometrię.

Rozwiązanie dobrze sprawdza się przy płytach stalowych, korpusach maszyn, elementach aluminiowych, ramach oraz konstrukcjach spawanych. Powtarzalne prowadzenie narzędzia ułatwia również kontrolę jakości gotowych części.

Jak dobrać prędkość obrotową?

Odpowiednia prędkość obrotowa zależy przede wszystkim od średnicy gwintownika, materiału obrabianego elementu oraz rodzaju narzędzia. Mniejsze gwinty mogą być wykonywane przy wyższych obrotach, natomiast większe średnice zwykle wymagają niższej prędkości i większego momentu.

Gwintownica elektryczna z regulacją obrotów ułatwia dostosowanie parametrów do konkretnego zadania. Nie należy jednak wybierać urządzenia tylko na podstawie maksymalnego zakresu gwintowania. Jeżeli zakład wykonuje głównie gwinty M4–M12, najważniejsza będzie wygodna i stabilna praca właśnie w tym zakresie.

Znaczenie ma także dobór chłodzenia lub środka smarującego. Odpowiednie smarowanie zmniejsza opory, poprawia jakość gwintu i może wydłużyć trwałość gwintownika.

Ramię gwintujące czy wiertarka?

Wiertarka z funkcją gwintowania może być dobrym rozwiązaniem przy mniejszych detalach i okazjonalnej pracy. Każdy otwór musi jednak zostać ustawiony pod osią wrzeciona, co przy dużej płycie lub ciężkiej konstrukcji wymaga częstego przemieszczania elementu.

Ramię gwintujące działa odwrotnie – detal pozostaje w miejscu, a operator przesuwa głowicę. Dlatego przy dużych elementach i wielu otworach może zapewnić lepszą ergonomię, krótszy czas cyklu i większą wygodę pracy.

W produkcji seryjnej różnica jest szczególnie widoczna. Jeżeli przygotowany detal ma kilkanaście lub kilkadziesiąt otworów, szybkie przejście głowicą do kolejnego punktu ogranicza czas pomocniczy i pozwala lepiej wykorzystać stanowisko.

Kiedy warto zastosować gwintownicę elektryczną?

Zakup warto rozważyć, gdy gwintowanie jest regularną częścią produkcji. Największe korzyści pojawiają się przy:

• wielu gwintach w jednym detalu,
• krótkich i średnich seriach,
• dużych elementach trudnych do przesuwania,
• częstych zmianach średnicy gwintu,
• potrzebie zwiększenia powtarzalności,
• ograniczaniu wysiłku operatora przy pracy seryjnej.

Przy sporadycznym wykonywaniu pojedynczych otworów urządzenie nie zawsze będzie potrzebne. Jeżeli jednak gwintowanie zaczyna ograniczać wydajność stanowiska, automatyzacja może szybko poprawić organizację pracy.

Podsumowanie

Ramię gwintujące przyspiesza produkcję przede wszystkim wtedy, gdy trzeba wykonywać dużą liczbę powtarzalnych gwintów wewnętrznych. Ułatwia ustawianie narzędzia, ogranicza ręczne prowadzenie gwintownika i poprawia ergonomię pracy przy dużych detalach.

Nowoczesna gwintownica elektryczna umożliwia regulację parametrów, a odpowiednio dobrana prędkość obrotowa pozwala dostosować pracę do średnicy gwintu i rodzaju materiału. W zakładach wykonujących serie elementów, duże płyty oraz konstrukcje z wieloma otworami ramię gwintujące może skrócić czas pracy, poprawić powtarzalność i zwiększyć komfort operatora.
