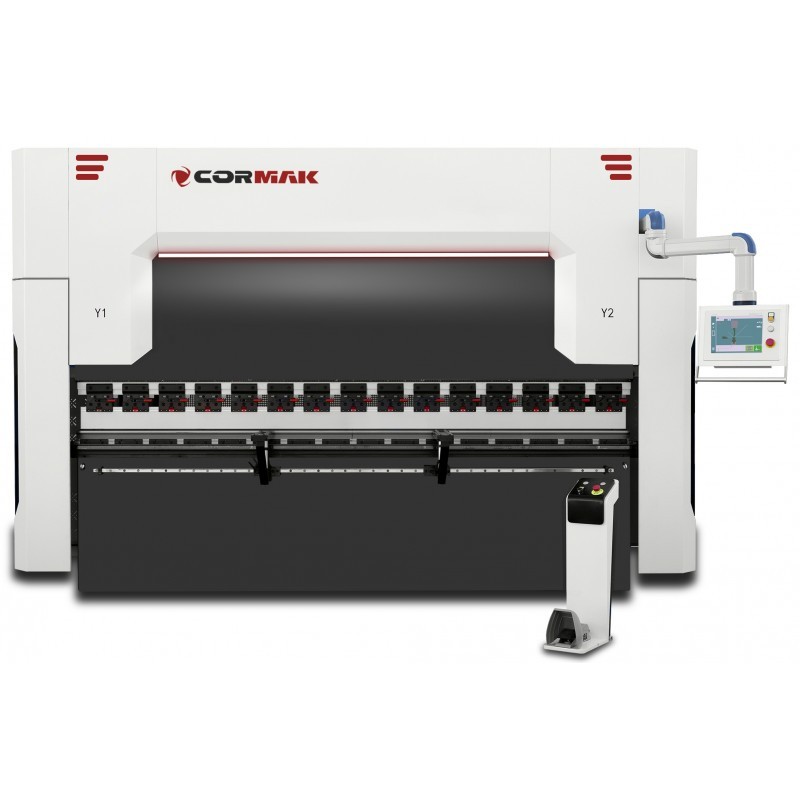

Prasa krawędziowa CNC – jakie osie są naprawdę potrzebne?

Wybierając prasę krawędziową CNC, łatwo skupić się wyłącznie na liczbie sterowanych osi. Producenci oferują maszyny 3-, 4-, 6- i 8-osiowe, a w najbardziej rozbudowanych konfiguracjach liczba sterowanych elementów może być jeszcze większa. Więcej osi nie zawsze oznacza jednak lepszy wybór. Najważniejsze jest dopasowanie konfiguracji do rodzaju detali, wielkości produkcji, częstotliwości przezbrojeń oraz oczekiwanego poziomu automatyzacji.

W wielu zakładach podstawowa konfiguracja Y1 + Y2 + X będzie wystarczająca do prostych prac. Przy bardziej złożonych detalach szybko przydają się jednak osie R oraz Z1/Z2. W długich prasach duże znaczenie ma również automatyczna kompensacja ugięcia, często określana jako oś V.

Co oznaczają osie w prasie krawędziowej CNC?

Każda oś odpowiada za określony ruch maszyny, belki lub zderzaka tylnego. Sterownik CNC ustawia ich pozycję zgodnie z programem gięcia, dzięki czemu operator nie musi każdorazowo wykonywać ręcznych pomiarów i regulacji.

Najczęściej spotykane osie to:

• Y1 i Y2 – sterowanie lewą i prawą stroną belki ruchomej,
• X – ustawienie odległości zderzaka tylnego od linii gięcia,
• R – regulacja wysokości palców zderzaka tylnego,
• Z1 i Z2 – boczne położenie palców zderzaka na długości maszyny,
• X1 i X2 – niezależne ustawienie lewej i prawej strony zderzaka,
• V – automatyczna kompensacja ugięcia stołu lub belki.

To właśnie te elementy w największym stopniu wpływają na wygodę pracy, powtarzalność gięcia i zakres detali możliwych do wykonania na prasie.

Osie Y1 i Y2 – podstawa precyzyjnego gięcia

W hydraulicznej prasie krawędziowej CNC osie Y1 i Y2 odpowiadają za położenie lewej i prawej strony belki ruchomej. Sterownik kontroluje obie strony niezależnie, aby belka zachowała właściwe położenie względem stołu podczas całego cyklu pracy.

Ma to bezpośredni wpływ na uzyskanie powtarzalnego kąta gięcia na całej długości elementu. Sterowanie Y1/Y2 umożliwia także korekcję położenia belki oraz precyzyjne ustawienie dolnego punktu gięcia. W praktyce są to podstawowe osie nowoczesnej prasy krawędziowej CNC.

Oś X – najważniejsza oś zderzaka tylnego

Jeżeli Y1 i Y2 odpowiadają za ruch belki, to oś X decyduje o pozycji linii gięcia na detalu. Sterownik przesuwa zderzak tylny do zaprogramowanej wartości, a operator dosuwa blachę do palców zderzaka i wykonuje gięcie.

Dzięki temu nie trzeba ręcznie mierzyć położenia kolejnej krawędzi. Oś X jest szczególnie istotna przy elementach z kilkoma gięciami, ponieważ po każdym cyklu zderzak może automatycznie ustawić się na kolejną wartość zapisaną w programie.

Dla większości standardowych zastosowań konfiguracja Y1 + Y2 + X jest absolutnym minimum, od którego warto rozpoczynać wybór prasy CNC.

Oś R – kiedy naprawdę się przydaje?

Oś R odpowiada za pionowe położenie palców zderzaka tylnego. Jest ważna, ponieważ po pierwszym gięciu detal nie zawsze pozostaje płaski. Kolejna krawędź może znajdować się wyżej lub niżej względem stołu maszyny. Jeżeli zderzak porusza się tylko w osi X, operator może mieć problem z prawidłowym oparciem elementu.

Oś R pozwala automatycznie podnieść lub opuścić palce zderzaka. Jest szczególnie przydatna przy:

• profilach o wielu gięciach,
• wysokich kołnierzach,
• elementach pudełkowych,
• obudowach i szafach,
• skomplikowanych sekwencjach gięcia.

Jeżeli prasa ma wykonywać głównie pojedyncze, proste gięcia, oś R nie zawsze będzie konieczna. W bardziej zróżnicowanej produkcji zdecydowanie zwiększa jednak możliwości maszyny i ogranicza ręczne ustawianie detalu.

Osie Z1 i Z2 – ważne przy zmiennej produkcji

Osie Z1 i Z2 odpowiadają za przesuw palców zderzaka w lewo i w prawo wzdłuż długości maszyny. W prostych prasach operator ustawia palce ręcznie. Nie jest to duży problem, jeżeli przez wiele godzin produkowany jest ten sam detal.

Sytuacja zmienia się przy częstych zmianach zleceń. Automatyczne osie Z1/Z2 pozwalają sterownikowi samodzielnie ustawić palce w odpowiednich miejscach. Operator nie musi każdorazowo przesuwać ich ręcznie i sprawdzać położenia miarką.

Ma to szczególne znaczenie przy produkcji:

• krótkich serii,
• detali o różnych szerokościach,
• obudów, skrzynek i szaf,
• elementów wykonywanych według wielu programów,
• produkcji wymagającej częstego przezbrajania.

Jeżeli liczy się szybka zmiana zleceń, osie Z1/Z2 mogą znacząco ograniczyć czas ustawiania maszyny.

Osie X1 i X2 – do bardziej wymagających detali

Standardowa oś X przesuwa cały zderzak równolegle do linii gięcia. Przy większości detali jest to wystarczające. W bardziej zaawansowanych konfiguracjach stosuje się jednak osie X1 i X2, czyli niezależne ustawienie lewej i prawej strony zderzaka.

Takie rozwiązanie może być potrzebne przy elementach o nieregularnym kształcie, przy bazowaniu na skośnych krawędziach lub przy gięciach, w których krawędź odniesienia nie jest równoległa do linii gięcia. Jest to wyposażenie przeznaczone głównie dla bardziej wymagających zakładów. Do typowych profili, obudów i elementów konstrukcyjnych standardowa oś X zwykle będzie wystarczająca.

Oś V – kompensacja ugięcia

Przy długich detalach i dużych siłach gięcia stół oraz belka prasy mogą ulegać niewielkiemu odkształceniu sprężystemu. W efekcie kąt gięcia na środku elementu może różnić się od kąta uzyskanego przy jego krawędziach.

Rozwiązaniem jest kompensacja ugięcia, często określana jako oś V. System zmienia geometrię stołu lub układu mocowania matrycy w taki sposób, aby skompensować odkształcenie powstające podczas gięcia.

Automatyczna kompensacja jest szczególnie ważna przy:

• długich elementach,
• grubszych blachach,
• wymagających tolerancjach kąta,
• produkcji seryjnej,
• gięciu na dużej szerokości roboczej.

W dużej prasie krawędziowej CNC automatyczna kompensacja ugięcia jest rozwiązaniem, na którym nie warto nadmiernie oszczędzać.

Czy warto kupować prasę z maksymalną liczbą osi?

Nie zawsze. Jeżeli zakład wykonuje głównie proste profile i powtarzalne elementy, rozbudowany zderzak wieloosiowy może być wykorzystywany tylko w niewielkim stopniu. Większa liczba osi oznacza bardziej zaawansowaną konstrukcję, wyższą cenę maszyny oraz większe wymagania związane z obsługą i serwisem.

Z drugiej strony zbyt prosta konfiguracja może ograniczyć możliwości produkcyjne już po kilku miesiącach. Warto więc ocenić nie tylko aktualne zlecenia, ale również planowany rozwój firmy, typ nowych detali i częstotliwość przezbrajania.

Jaka konfiguracja osi będzie najlepsza?

Do prostych prac warsztatowych można przyjąć konfigurację:

Y1 + Y2 + X

Zapewnia ona podstawową automatyzację oraz precyzyjne pozycjonowanie zderzaka tylnego.

Dla firmy wykonującej bardziej zróżnicowane elementy lepszym rozwiązaniem będzie:

Y1 + Y2 + X + R

Oś R zwiększa możliwości przy kolejnych gięciach i profilach o bardziej skomplikowanej geometrii.

Do elastycznej produkcji, częstych zmian zleceń i bardziej wymagających detali warto rozważyć:

Y1 + Y2 + X + R + Z1 + Z2

Taka 6-osiowa prasa krawędziowa CNC daje bardzo dużą swobodę automatycznego ustawiania zderzaka. Przy długich maszynach warto dodatkowo zastosować automatyczną kompensację V.

Liczba osi to nie wszystko

Przy zakupie prasy nie należy oceniać urządzenia wyłącznie na podstawie informacji „6 osi” czy „8 osi”. Równie istotne są dokładność pozycjonowania, prędkość zderzaka, konstrukcja prowadnic, sztywność ramy, układ hydrauliczny oraz możliwości sterownika CNC.

Dobry sterownik powinien umożliwiać wygodne tworzenie programów, zapisywanie sekwencji gięcia oraz automatyczne obliczanie pozycji poszczególnych osi. W bardziej zaawansowanych systemach operator może wprowadzić wymiary detalu, a sterownik pomaga dobrać kolejność gięcia i ustawienia maszyny.

W praktyce dobrze skonfigurowana prasa 6-osiowa może być bardziej użyteczna niż znacznie bardziej rozbudowana maszyna, której możliwości nie są potrzebne w danym zakładzie.

Podsumowanie

Najważniejsze osie prasy krawędziowej CNC to Y1, Y2 oraz X. Zapewniają podstawową kontrolę nad belką i automatyczne ustawienie zderzaka tylnego. Jeżeli produkowane są bardziej złożone elementy, warto rozszerzyć konfigurację o oś R. Przy częstych zmianach detali dużą przewagę zapewniają Z1 i Z2, które automatycznie ustawiają palce zderzaka.

W długich prasach istotna jest również kompensacja ugięcia V, ponieważ pomaga utrzymać równomierny kąt gięcia na całej długości elementu. Dla wielu nowoczesnych zakładów dobrym kompromisem między ceną, automatyzacją i możliwościami będzie prasa krawędziowa CNC wyposażona w osie Y1, Y2, X, R, Z1 i Z2 oraz automatyczną kompensację ugięcia.
