Szlifierka do płaszczyzn 400x800

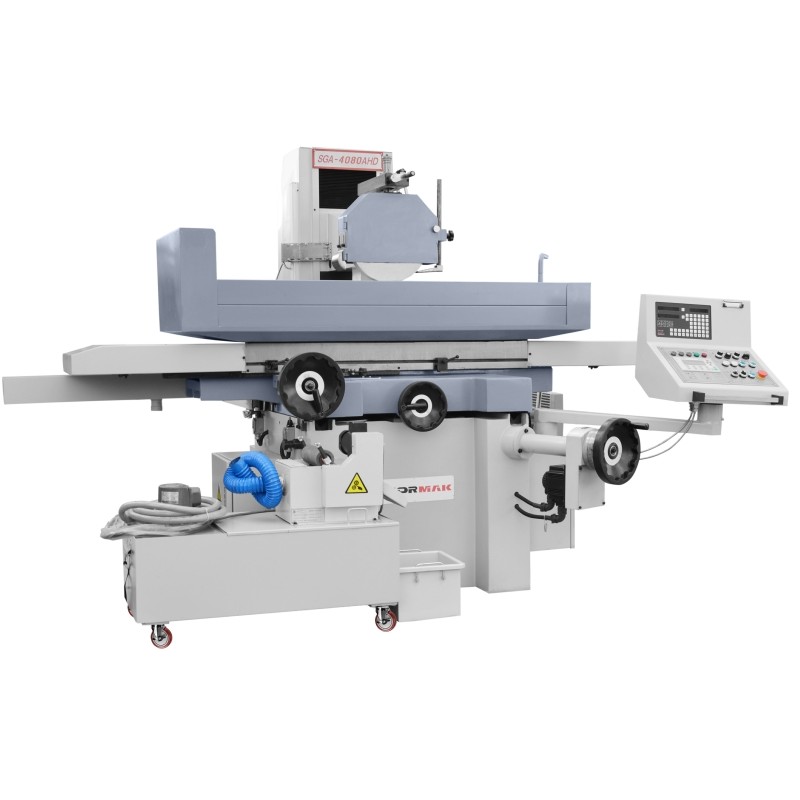

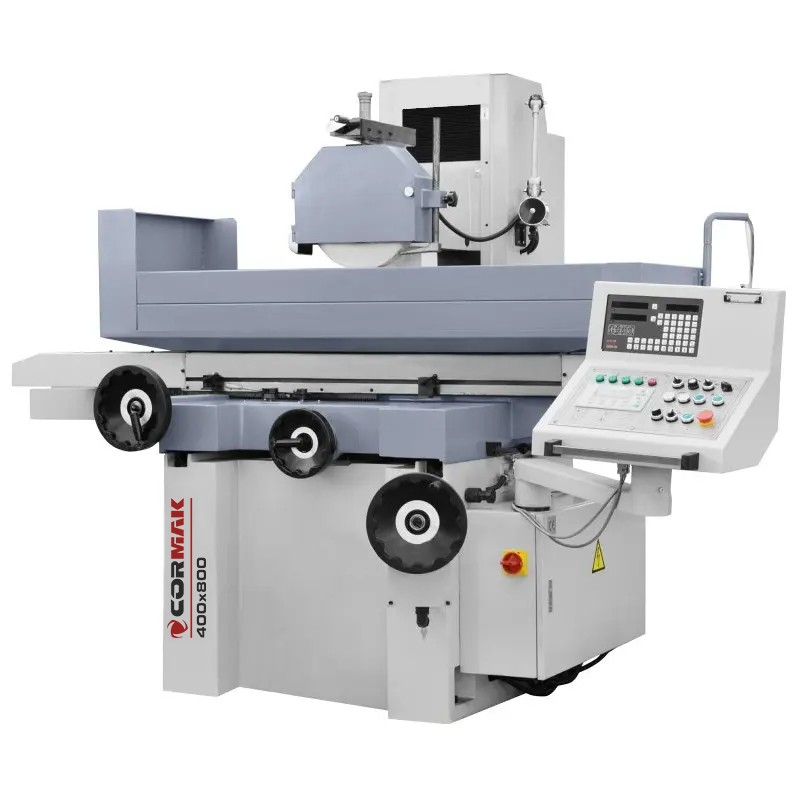

Szlifierka do płaszczyzn 400x800 to zaawansowane urządzenie przeznaczone do precyzyjnego szlifowania płaskich powierzchni w środowisku przemysłowym. Wyposażona w automatyczne posuwy dla trzech osi oraz stół magnetyczny 400x800 mm, zapewnia wysoką dokładność i niezawodność. Jej solidna konstrukcja i zdolność do obsługi obciążeń do 500 kg czynią ją idealnym wyborem dla wymagających zastosowań produkcyjnych.

Główne atuty maszyny

Szlifierka do płaszczyzn 400x800 została zaprojektowana z myślą o maksymalnej efektywności i precyzji w obróbce metali, oferując użytkownikom zaawansowane rozwiązania technologiczne, które wyróżniają ją w segmencie szlifierek do płaszczyzn. Jej konstrukcja i parametry techniczne przekładają się na wymierne korzyści w środowiskach produkcyjnych, gdzie kluczowe są powtarzalność, trwałość i wysoka jakość wykończenia. Poniżej przedstawiono najważniejsze zalety maszyny, które czynią ją niezastąpionym narzędziem w profesjonalnych warsztatach i fabrykach:

• Automatyczne posuwy dla trzech osi: Zapewniają precyzyjne sterowanie ruchem stołu wzdłużnym, poprzecznym i pionowym, minimalizując błędy operatora i zwiększając powtarzalność procesów obróbczych.
• Odczyt cyfrowy: Umożliwia dokładny monitoring pozycji stołu, co pozwala na uzyskanie wykończenia powierzchni o chropowatości Ra poniżej 0,2 μm i minimalizację odchyleń wymiarowych.
• Solidna konstrukcja łoża: Wykonana z wysokiej jakości żeliwa, gwarantuje stabilność podczas obróbki detali o masie do 500 kg, redukując wibracje i zapewniając długotrwałą niezawodność.
• Wysoka precyzja obróbki: Dzięki posuwom pionowym od 0,005 mm i prędkości koła szlifierskiego 1450 obr./min, maszyna osiąga tolerancje poniżej 0,01 mm, spełniając wymagania precyzyjnej produkcji.
• Efektywny system chłodzenia: Zintegrowany układ chłodzenia z pompą o mocy 0,125 kW zapobiega przegrzewaniu detali i narzędzi, przedłużając ich żywotność i poprawiając jakość powierzchni.
• Stół magnetyczny 400x800 mm: Ułatwia szybkie i bezpieczne mocowanie detali, zwiększając efektywność pracy i bezpieczeństwo operatora.
• Optymalna wydajność energetyczna: Silnik wrzeciona o mocy 5,5 kW oraz napędy o zoptymalizowanym zużyciu energii zapewniają wysoką wydajność przy obniżonych kosztach eksploatacji.

Budowa i technologia

Szlifierka do płaszczyzn 400x800 charakteryzuje się zaawansowaną konstrukcją, która łączy trwałość z funkcjonalnością. Łoże maszyny, wykonane z wysokiej jakości żeliwa, zapewnia sztywność i minimalizuje wibracje, co jest kluczowe przy obróbce ciężkich detali. Wrzeciono o prędkości 1450 obr./min, osadzone w precyzyjnych łożyskach, współpracuje z kołem szlifierskim o wymiarach 350 x 40 x 127 mm, gwarantując stabilną i równomierną obróbkę. System hydrauliczny obsługuje posuwy wzdłużne stołu w zakresie 7~25 m/min, a automatyczne posuwy poprzeczne i pionowe umożliwiają precyzyjne sterowanie ruchem z dokładnością do 0,005 mm. Stół magnetyczny o wymiarach 400x800 mm zapewnia pewne mocowanie detali, przyspieszając proces przygotowania do obróbki. Zintegrowany układ chłodzenia z pompą o mocy 0,125 kW skutecznie odprowadza ciepło, zapobiegając deformacjom termicznym i przedłużając żywotność narzędzi. Silniki napędowe, w tym silnik pompy oleju 2,2 kW i napęd pionowy 0,5 kW, są zoptymalizowane pod kątem efektywności energetycznej i niskiego poziomu hałasu. Cała konstrukcja o masie 3500 kg podkreśla stabilność i niezawodność maszyny w intensywnych środowiskach przemysłowych.

Precyzja i wydajność pracy

Szlifierka do płaszczyzn 400x800 oferuje wyjątkową precyzję dzięki zaawansowanym mechanizmom posuwu i kontroli. Automatyczny posuw przerywany w zakresie 0,1~8 mm oraz posuw pionowy od 0,005 mm umożliwiają uzyskanie tolerancji poniżej 0,01 mm, co jest kluczowe w produkcji precyzyjnych komponentów. Maksymalny posuw stołu 450x910 mm przy prędkości poprzecznej do 990 mm/min pozwala na szybką obróbkę dużych powierzchni bez utraty dokładności. Koło szlifierskie o prędkości 1450 obr./min zapewnia równomierne usuwanie materiału, minimalizując zużycie narzędzia i poprawiając jakość wykończenia powierzchni. System odczytu cyfrowego dla trzech osi eliminuje błędy manualne, skracając czas ustawiania maszyny i zwiększając przepustowość w cyklach produkcyjnych. W porównaniu do innych szlifierek do płaszczyzn, model ten wyróżnia się wysoką ładownością 500 kg, umożliwiając obróbkę cięższych detali bez kompromisów w precyzji. Efektywność energetyczna silników oraz solidna konstrukcja minimalizują przestoje, czyniąc tę szlifierkę magnesową do płaszczyzn efektywnym narzędziem w optymalizacji procesów produkcyjnych.

Zastosowanie

Szlifierka do płaszczyzn 400x800 jest przeznaczona dla zakładów produkcyjnych specjalizujących się w obróbce metali, takich jak warsztaty narzędziowe, fabryki komponentów maszynowych oraz centra serwisowe. Doskonale sprawdza się w szlifowaniu płaskich powierzchni elementów takich jak matryce, formy wtryskowe, płyty bazowe czy części precyzyjne wymagające wysokiej dokładności wymiarowej. W środowiskach B2B, gdzie liczy się powtarzalność i wydajność, ta szlifierka magnesowa do płaszczyzn wspiera zarówno produkcję seryjną, jak i jednostkową, obsługując materiały takie jak stal, żeliwo czy stopy aluminium. Jej zastosowanie obejmuje również regenerację zużytych komponentów w przemyśle ciężkim, gdzie maksymalna odległość od stołu do wrzeciona 580 mm umożliwia obróbkę większych detali. Maszyna jest szczególnie polecana dla przedsiębiorstw dążących do automatyzacji procesów szlifowania, dzięki automatycznym posuwom i odczytowi cyfrowemu, które redukują zależność od umiejętności operatora.

Dane techniczne

Schemat pozycji krańcowych

Wyposażenie standardowe

• Odczyt cyfrowy,
• Stół magnetyczny 400x800 mm,
• Tarcza szlifierska,
• Trzpień do wyważania tarczy szlifierskiej,
• Oprawa tarczy szlifierskiej,
• Układ chłodzenia,
• Przyrząd do obciągania tarczy szlifierskiej,
• Separator wiórów,
• Halogenowa instalacja oświetleniowa,
• DTR-ka w języku polskim,
• Deklaracja CE.

Wyposażenie opcjonalne

• Dodatkowe koła szlifierskie o różnych granulacjach,
• Zaawansowany system filtracji chłodziwa,
• Panel sterowania CNC,
• Przedłużenie gwarancji serwisowej,
• Zestaw do szlifowania kątowego.

Skontaktuj się z nami, aby uzyskać szczegółową ofertę na szlifierkę do płaszczyzn 400x800. Nasi specjaliści pomogą Ci dobrać optymalną konfigurację dostosowaną do specyfiki Twojego zakładu produkcyjnego.
