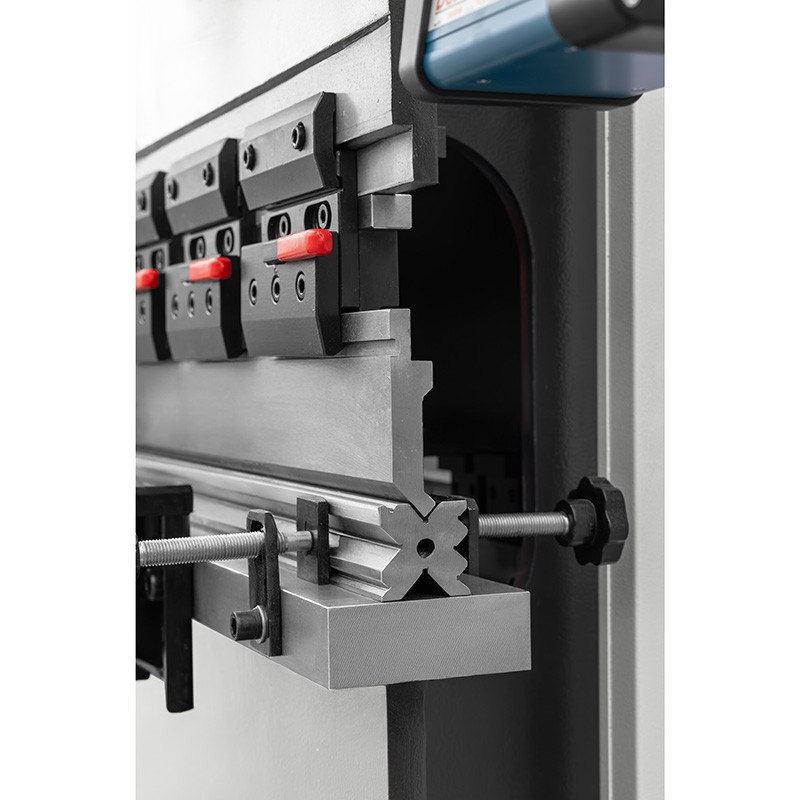

Czym są stemple do prasy krawędziowej?

Stempel do prasy krawędziowej to górne narzędzie robocze, które naciska na blachę i wciska ją w odpowiednio dobraną matrycę. W ten sposób można uzyskać wymagany kąt, promień oraz geometrię gięcia.

W praktyce stempel nie działa samodzielnie. Tworzy układ technologiczny z matrycą, prasą krawędziową i parametrami procesu, takimi jak siła nacisku, pozycjonowanie zderzaków oraz długość gięcia. Prawidłowe dopasowanie tych elementów ogranicza ryzyko uszkodzenia materiału i pozwala utrzymać założoną dokładność.

Dlaczego stemple są kluczowe w gięciu blach?

Gięcie blach i arkuszy wymaga dużej dokładności. Nawet niewielkie odchylenie kąta, promienia lub pozycjonowania może wpłynąć na montaż całego detalu. Dlatego właściwy dobór stempli i matryc ma kluczowe znaczenie dla stabilności procesu.

Dobrze dobrany stempel pomaga zapewnić:

• wysoką powtarzalność produkcji;
• utrzymanie wymaganych kątów gięcia;
• ograniczenie odpadów i poprawek;
• mniejsze ryzyko śladów, pęknięć i odkształceń materiału;
• odpowiednią jakość powierzchni oraz geometrii detalu.

W połączeniu ze sterowaniem numerycznym możliwe jest uzyskiwanie powtarzalnych rezultatów zarówno w produkcji jednostkowej, jak i seryjnej.

Prasy krawędziowe CNC – precyzja i automatyzacja

Nowoczesne prasy krawędziowe CNC pozwalają precyzyjnie kontrolować parametry gięcia oraz automatyzować kolejne etapy pracy. Operator może zaprogramować pozycję zderzaków, głębokość ruchu belki, kąt gięcia i inne ustawienia właściwe dla danego detalu.

Zastosowanie CNC w procesach gięcia pozwala między innymi na:

• automatyczne ustawianie kąta i siły nacisku;
• kompensację lub kontrolę sprężynowania materiału;
• usprawnienie pracy operatora;
• skrócenie czasu przezbrojenia i realizacji detalu;
• zwiększenie powtarzalności produkcji.

Dzięki temu firmy mogą realizować zarówno krótkie serie, jak i produkcję powtarzalną z zachowaniem wysokiej precyzji.

Rodzaje stempli do pras krawędziowych

Stemple uniwersalne

Są często stosowane w standardowych operacjach gięcia blachy. Sprawdzają się przy typowych kątach i prostych detalach, a ich uniwersalność ułatwia wykorzystanie w wielu codziennych zadaniach.

Stemple segmentowe

Składają się z odcinków o różnych długościach, dzięki czemu można elastycznie dopasować narzędzie do geometrii detalu. Są szczególnie przydatne przy elementach o bardziej złożonych kształtach.

Stemple specjalistyczne

Projektuje się je do konkretnych zastosowań technologicznych, na przykład do:

• gięcia wielokrotnego;
• gięcia profili zamkniętych;
• gięcia z przetłoczeniami;
• detali o niestandardowej geometrii.

Stemple promieniowe

Stosuje się je tam, gdzie wymagany jest większy promień gięcia lub gdzie materiał wymaga łagodniejszego formowania. Mogą być przydatne między innymi podczas pracy z aluminium i innymi materiałami podatnymi na odkształcenia powierzchniowe.

Jak dobrać odpowiedni stempel?

Dobór narzędzia ma bezpośredni wpływ na jakość gięcia, wydajność pracy oraz trwałość narzędzi. Przy planowaniu procesu warto uwzględnić kilka podstawowych czynników.

Materiał

Różne materiały mają odmienne właściwości. Stal nierdzewna, aluminium i stal konstrukcyjna różnią się między innymi wytrzymałością, zachowaniem podczas gięcia oraz podatnością na sprężynowanie.

Grubość blachy

Wraz ze wzrostem grubości materiału rosną obciążenia działające na narzędzia i prasę. Wpływa to na wymagany dobór stempla, matrycy oraz siły nacisku.

Kąt i promień gięcia

W praktyce często stosuje się kąty 30°, 45° i 90°, ale wymagania projektu mogą obejmować również rozwiązania specjalne. Kształt stempla i dobór matrycy powinny odpowiadać wymaganej geometrii oraz charakterystyce materiału.

Kompatybilność narzędzi

Stempel i matryca muszą być ze sobą odpowiednio dopasowane. Należy także sprawdzić zgodność systemu mocowania z posiadaną prasą krawędziową oraz ograniczenia wynikające z konstrukcji detalu.

Znaczenie jakości narzędzi

Wysokiej jakości stemple do pras krawędziowych wykonuje się zwykle ze stali narzędziowej o odpowiedniej twardości i odporności na zużycie. Jakość wykonania ma bezpośrednie znaczenie dla stabilności procesu oraz trwałości oprzyrządowania.

Dobre narzędzia pomagają uzyskać:

• dłuższą żywotność przy prawidłowej eksploatacji;
• większą odporność na zużycie;
• stabilniejsze warunki pracy;
• mniejsze ryzyko błędów produkcyjnych;
• ograniczenie kosztów wynikających z poprawek i odpadów.

Najczęstsze błędy w procesach gięcia

Problemy w procesie gięcia mogą wynikać z nieprawidłowego doboru narzędzi, ustawień maszyny lub właściwości materiału. Do najczęstszych należą:

• nieprawidłowy kąt gięcia;
• pęknięcia materiału;
• odkształcenia detalu;
• ślady na powierzchni blachy;
• niewystarczająca powtarzalność między detalami.

Dlatego ważne są zarówno doświadczenie operatora, jak i właściwe wykorzystanie funkcji oferowanych przez prasę krawędziową CNC. Przed rozpoczęciem produkcji seryjnej warto wykonać próbne gięcia i zweryfikować uzyskane parametry.

Jak dbać o stemple i matryce?

Regularna konserwacja narzędzi ma kluczowe znaczenie dla ich trwałości oraz utrzymania stabilnej jakości gięcia. Odpowiednia eksploatacja obejmuje:

• czyszczenie narzędzi po użyciu;
• przechowywanie w suchych i zabezpieczonych warunkach;
• regularną kontrolę zużycia i uszkodzeń;
• unikanie przeciążeń i pracy poza dopuszczalnymi parametrami;
• stosowanie właściwych procedur montażu i wymiany narzędzi.

Dobrze utrzymane stemple i matryce wspierają bezpieczeństwo pracy oraz pomagają zachować wymaganą jakość produkcji.

Stempel CNC a stempel uniwersalny – porównanie

Podsumowanie

Stemple do pras krawędziowych odgrywają kluczową rolę w nowoczesnej obróbce metalu. W połączeniu z odpowiednio dobraną matrycą, technologią CNC i prawidłowymi parametrami pozwalają realizować precyzyjne gięcie oraz usprawniać cały proces produkcyjny.

Niezależnie od tego, czy zakład wykorzystuje klasyczne prasy krawędziowe, czy zaawansowane systemy CNC, inwestycja w narzędzia dopasowane do zastosowania jest podstawą powtarzalnej jakości. Właściwy dobór, konserwacja i znajomość technologii pomagają zwiększać efektywność produkcji i ograniczać straty materiałowe.
