Gdzie wykorzystuje się cięcie pod kątem?

Cięcie pod kątem jest potrzebne wszędzie tam, gdzie elementy metalowe mają później tworzyć narożniki, ramy, wsporniki, konstrukcje przestrzenne lub detale spawane pod określonym kątem. Dotyczy to zarówno krótkich serii warsztatowych, jak i powtarzalnej produkcji elementów stalowych.

Najczęściej pod kątem tnie się:

• profile zamknięte i otwarte;
• rury stalowe i aluminiowe;
• kątowniki, ceowniki i płaskowniki;
• pręty pełne i elementy konstrukcyjne;
• detale do balustrad, ram, stelaży i konstrukcji spawanych.

W takich pracach liczy się nie tylko sama możliwość ustawienia kąta, ale także powtarzalność. Jeśli kolejne elementy różnią się długością lub kątem, montaż staje się trudniejszy, a spawacz musi korygować szczeliny i dopasowanie na stanowisku.

Ustawienie kąta cięcia

Pierwszym krokiem jest dokładne ustawienie kąta. Różne przecinarki taśmowe do metalu mogą umożliwiać cięcie pod kątem 45°, 60° albo w szerszym zakresie. W praktyce ważne są nie tylko wartości na skali, ale także czytelność podziałki, sztywność blokady i brak luzów w mechanizmie obrotu.

Przed rozpoczęciem pracy warto sprawdzić, czy ramię przecinarki, imadło i elementy regulacyjne są stabilne. Przy cięciu pod kątem nawet małe przesunięcie może wpłynąć na końcowy efekt. Przy elementach wymagających wysokiej dokładności dobrze jest wykonać próbne cięcie na krótkim odcinku materiału i sprawdzić wymiar kątownikiem, przymiarem lub narzędziem pomiarowym odpowiednim do tolerancji.

W produkcji powtarzalnej warto oznaczyć najczęściej używane ustawienia i stosować ograniczniki długości. Ułatwia to przygotowanie serii elementów o tej samej geometrii.

Stabilne mocowanie materiału

Nawet wysokiej jakości piła taśmowa do metalu nie zapewni dokładnego cięcia, jeśli materiał będzie źle zamocowany. Profil, rura lub pręt muszą być mocno dociśnięte w imadle i stabilnie podparte na całej długości.

Przy cięciu pod kątem detal często ma mniejszą powierzchnię podparcia niż przy cięciu prostym. Trzeba upewnić się, że materiał nie przesuwa się na boki, nie obraca w imadle i nie opada poza stołem roboczym. Długie elementy należy podeprzeć rolką, stojakiem lub podajnikiem rolkowym. Brak podparcia może powodować przekoszenie materiału, drgania, zakleszczenie taśmy i krzywe cięcie.

Szczególnej uwagi wymagają profile cienkościenne oraz rury. Zbyt mocny docisk może odkształcić materiał, a zbyt słaby pozwoli mu przesunąć się podczas pracy. Warto dobrać docisk tak, aby detal był stabilny, ale nie został uszkodzony.

Dobór taśmy tnącej

Na jakość pracy duży wpływ mają odpowiednio dobrane piły taśmowe do metalu. Innej taśmy używa się do cienkościennych profili, innej do pełnych prętów, a jeszcze innej do materiałów trudnoobrabialnych lub stali nierdzewnej.

Przy wyborze taśmy trzeba uwzględnić:

• rodzaj ciętego materiału;
• grubość ścianki lub pełny przekrój elementu;
• twardość materiału;
• intensywność pracy;
• wymaganą jakość powierzchni po cięciu.

Zbyt duży ząb może szarpać cienki profil i prowadzić do wyłamywania zębów. Zbyt drobny ząb może zapychać się przy pełnym materiale, zwiększając opory cięcia. W obu przypadkach spada jakość cięcia i rośnie zużycie taśmy.

Zużyta lub źle dobrana taśma często powoduje uciekanie cięcia. Efektem jest nierówna powierzchnia, większy ukos i konieczność dodatkowej obróbki metalu. Dlatego stan taśmy należy kontrolować regularnie, zwłaszcza przy pracy seryjnej.

Posuw, prowadnice i chłodzenie

Podczas cięcia pod kątem taśma często ma dłuższy kontakt z materiałem niż przy cięciu prostopadłym. Posuw powinien być spokojny, równy i dopasowany do przekroju. Zbyt szybkie opuszczanie ramienia może powodować drgania, przegrzewanie, wyłamywanie zębów i przyspieszone zużycie taśmy.

Prowadnice powinny być ustawione możliwie blisko materiału. Im krótszy odcinek niepodpartej taśmy, tym większa stabilność pracy i mniejsze ryzyko skręcania taśmy. Ważne jest także prawidłowe napięcie taśmy zgodne z zaleceniami producenta maszyny.

Przy cięciu stali, grubych profili, pełnych przekrojów i pracy seryjnej warto korzystać z chłodzenia. Chłodziwo zmniejsza tarcie, odprowadza ciepło i pomaga wypłukiwać wióry ze strefy cięcia. Dzięki temu taśma pracuje stabilniej, a jej żywotność może być dłuższa.

Najczęstsze błędy przy cięciu pod kątem

Do najczęstszych błędów należą:

• niedokładne ustawienie kąta lub praca na niepewnej blokadzie;
• słabe mocowanie materiału w imadle;
• brak podparcia długiego profilu;
• źle dobrana taśma do przekroju materiału;
• praca zużytą lub uszkodzoną taśmą;
• zbyt szybki posuw ramienia;
• źle ustawione prowadnice;
• brak chłodzenia przy wymagających materiałach.

Każdy z tych błędów może pogorszyć dokładność cięcia, zwiększyć zużycie taśmy i wydłużyć dalszą obróbkę. W skrajnych przypadkach może też doprowadzić do zakleszczenia materiału lub uszkodzenia taśmy.

Kontrola przed cięciem pod kątem

FAQ

Dlaczego przecinarka taśmowa tnie krzywo?

Najczęstsze przyczyny to zużyta taśma, źle ustawione prowadnice, zbyt szybki posuw, słabe mocowanie materiału lub niedokładnie ustawiony kąt. Warto sprawdzić także napięcie taśmy oraz stan imadła.

Czy chłodzenie jest potrzebne?

Tak, szczególnie przy cięciu stali, grubych profili, pełnych przekrojów i pracy seryjnej. Chłodzenie ogranicza przegrzewanie, pomaga usuwać wióry i może wydłużyć żywotność taśmy.

Jak dobrać taśmę do przecinarki?

Taśmę należy dobrać do rodzaju materiału, grubości ścianki i przekroju elementu. Inna taśma sprawdzi się do cienkich profili, a inna do pełnych prętów. Przy częstej zmianie materiałów warto korzystać z zaleceń producenta taśm i maszyny.

Czy warto wykonać próbne cięcie?

Tak. Przy dokładnych elementach próbne cięcie pozwala sprawdzić rzeczywisty kąt, zachowanie taśmy i stabilność mocowania przed rozpoczęciem właściwej serii.

Podsumowanie

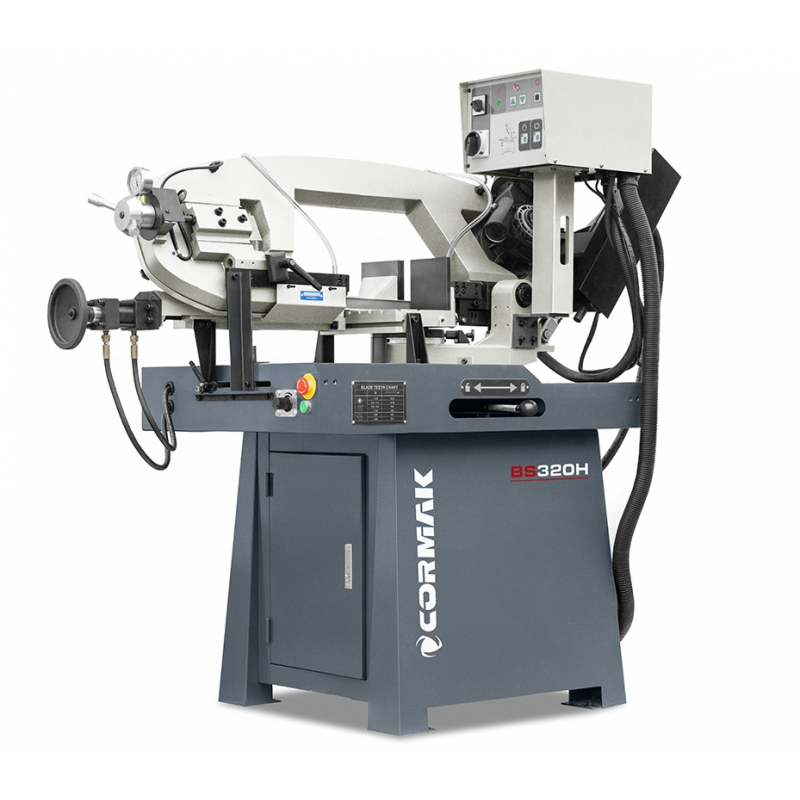

Dobrze dobrana przecinarka taśmowa ułatwia dokładne cięcie pod kątem i poprawia powtarzalność pracy. Sprawdza się przy profilach, rurach, prętach i elementach konstrukcyjnych, szczególnie wtedy, gdy liczy się dopasowanie elementów do spawania lub montażu.

Jeśli zależy Ci na precyzji, zwróć uwagę na ustawienie kąta, stabilne mocowanie materiału, dobór taśmy, spokojny posuw, prowadnice i chłodzenie. Wysokiej jakości przecinarki taśmowe do metalu ograniczają poprawki, zmniejszają straty materiału i przyspieszają codzienną pracę w warsztacie oraz produkcji.
