Nowoczesne prasy krawędziowe CNC to maszyny, które łączą ogromną siłę z precyzją sterowania. Kluczową rolę w ich działaniu odgrywają osie – odpowiadające za ruchy belki, zderzaków i kompensację odkształceń. Zrozumienie ich funkcji pozwala w pełni wykorzystać potencjał technologiczny maszyn CORMAK oraz uzyskać idealne kąty gięcia i powtarzalność procesu.

Osie podstawowe – kontrola ruchu belki i arkusza

Osie Y1/Y2 – pionowy ruch siłowników

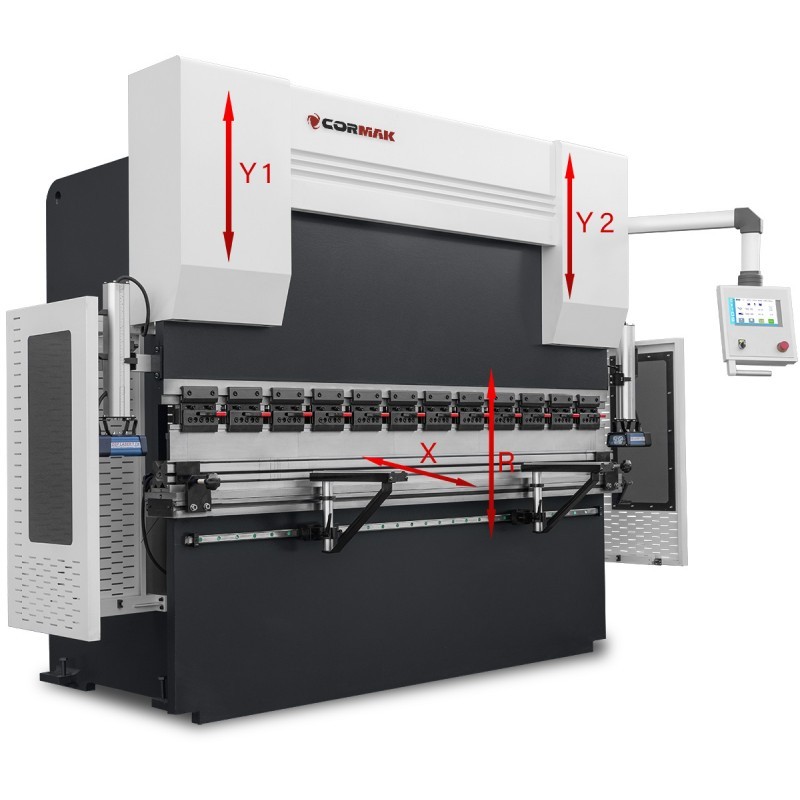

Każda nowoczesna prasa krawędziowa CNC wyposażona jest w dwie niezależne osie Y1 i Y2, które sterują ruchem siłowników po obu stronach belki. Dzięki temu zachowana jest idealna równoległość względem stołu nawet przy dużych obciążeniach lub gięciu długich paneli.

• Precyzyjne sterowanie ruchem w górę i w dół zapewnia powtarzalne kąty gięcia.
• Enkodery liniowe w zamkniętej pętli sprzężenia zwrotnego gwarantują dokładność pozycjonowania.
• Synchronizacja osi Y1 i Y2 w czasie rzeczywistym zapewnia najwyższą klasę jakości – idealną do przemysłu motoryzacyjnego, lotniczego czy architektonicznego.

Oś X – precyzyjne pozycjonowanie tylnego zderzaka

Oś X odpowiada za przesuw zderzaka w przód i w tył, określając długość kołnierza giętego elementu. W wersjach zaawansowanych spotykane jest sterowanie X1/X2 – niezależne pozycjonowanie każdego palca zderzaka.

• Precyzyjne serwomechanizmy umożliwiają ustawienia z dokładnością do 0,02 mm.
• Automatyczne pozycjonowanie eliminuje konieczność ręcznych regulacji.
• Oszczędność czasu i zwiększona powtarzalność procesu.

Osie tylnego zderzaka – pełna kontrola i elastyczność

Oś R – regulacja wysokości palców

Oś R steruje pionowym położeniem palców zderzaka. Umożliwia gięcie elementów schodkowych, przesuniętych lub z różnymi grubościami materiału. W konfiguracji R1/R2 każdy palec może poruszać się niezależnie.

Oś Z – ruch boczny palców

Oś Z odpowiada za przesuw palców w lewo i prawo. W wersji z osiami Z1/Z2 każdy palec może zmieniać pozycję indywidualnie, co pozwala dopasować się do nieregularnych kształtów i wielu narzędzi.

Zaawansowane osie – precyzja i kompensacja odkształceń

Oś V – kompensacja korony (wypukłości)

Podczas gięcia długich lub grubych arkuszy, łoże maszyny może ulec ugięciu pod naciskiem. Oś V automatycznie kompensuje to odkształcenie, regulując siłę i geometrię belki. Efekt? Identyczne kąty na całej długości elementu.

• Systemy osi V stosują mikrokorekcje, zapewniając równomierność gięcia.
• W standardzie dostępne w prasach CNC CORMAK klasy średniej i wyższej.
• Idealne dla producentów elementów o długości powyżej 3 m lub ze stali wysokowytrzymałej.

Oś Delta X – niezależna kontrola każdego palca

Opcjonalna oś Delta X umożliwia niezależny ruch palców wzdłuż osi X. Rozwiązanie to jest szczególnie przydatne przy gięciu nieregularnych, asymetrycznych elementów. Pozwala skrócić czas konfiguracji i zwiększa elastyczność procesu.

Automatyzacja i osie pomocnicze

Podnośniki arkuszy (sheet followers)

Ramiona podtrzymujące arkusz synchronizują się z ruchem gięcia, eliminując odkształcenia i zwiększając bezpieczeństwo pracy operatora. Stosowane szczególnie przy ciężkich lub szerokich elementach.

Roboty i automatyczne manipulatory

Nowoczesne linie gięcia CORMAK mogą być wyposażone w roboty do załadunku i rozładunku. Zintegrowane z CNC, działają w pełnej synchronizacji z osiami gięcia, zapewniając ciągłość i szybkość produkcji 24/7.

Synchronizacja i optymalizacja osi

System sterowania CNC koordynuje wszystkie osie w czasie rzeczywistym. Dzięki sprzężeniu zwrotnemu z czujników i enkoderów, każda zmiana pozycji lub kąta jest natychmiast korygowana. Użytkownik otrzymuje pełną kontrolę i gwarancję powtarzalności każdej części.

Podsumowanie

W prasie krawędziowej CNC osie Y1/Y2 odpowiadają za ruch belki, oś X i R – za pozycjonowanie i wysokość, oś Z – za boczne ustawienie, a oś V – za kompensację odkształceń. Opcjonalna oś Delta X i integracja robotów automatyzują procesy gięcia, gwarantując najwyższą precyzję i wydajność. Prasy krawędziowe CORMAK łączą te technologie w jednym systemie – tworząc kompletne rozwiązanie dla nowoczesnej produkcji przemysłowej.
