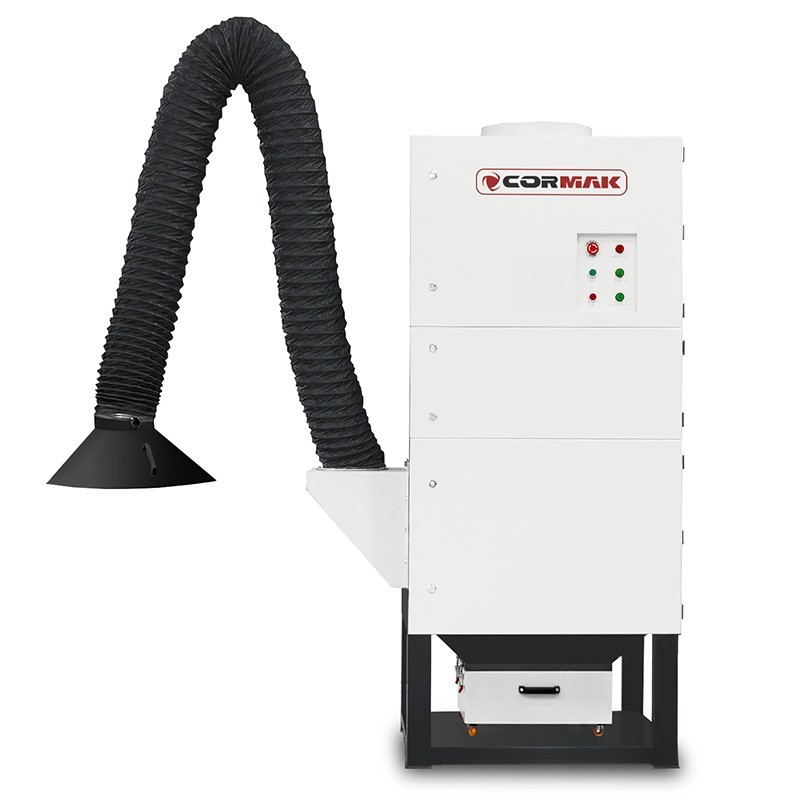

Odciąg spawalniczy – jak dobrać wydajność?

Odciąg spawalniczy usuwa dym i pyły powstające podczas spawania, szlifowania oraz innych prac związanych z obróbką metalu. Aby urządzenie skutecznie ograniczało rozprzestrzenianie się zanieczyszczeń, jego wydajność musi być dopasowana do stanowiska, technologii spawania oraz intensywności pracy. Zbyt słaby odciąg nie przechwyci odpowiedniej ilości dymu, natomiast nadmiernie przewymiarowane urządzenie może generować niepotrzebny hałas, większe zużycie energii i wyższe koszty eksploatacji.

Przy wyborze nie należy kierować się wyłącznie maksymalnym przepływem powietrza podanym w metrach sześciennych na godzinę. Równie ważne są konstrukcja ramienia, rodzaj filtrów, spadki ciśnienia, odległość ssawki od spoiny oraz liczba stanowisk, które mają pracować jednocześnie.

Dlaczego wydajność odciągu ma znaczenie?

Dym spawalniczy unosi się bezpośrednio nad miejscem powstawania spoiny. Najskuteczniejsze jest więc wychwytywanie go możliwie blisko źródła, zanim rozproszy się po hali. Odpowiednio ustawiona ssawka ogranicza ilość zanieczyszczeń trafiających do strefy oddychania operatora oraz do pozostałej części pomieszczenia.

Sama wysoka wydajność wentylatora nie gwarantuje jednak dobrego efektu. Jeżeli ramię jest ustawione zbyt daleko, przewody są nieszczelne, filtr jest mocno zabrudzony albo stanowisko ma niekorzystny układ, rzeczywista siła ssania przy spoinie może być znacznie niższa od wartości katalogowej.

Dlatego odciąg spawalniczy należy oceniać jako cały układ: wentylator, filtry, przewody, ramię odciągowe, geometrię ssawki oraz sposób jej ustawienia względem miejsca spawania.

Rodzaj procesu spawalniczego

Ilość powstającego dymu zależy od stosowanej technologii. Spawanie MIG/MAG, szczególnie przy większej intensywności i materiałach pokrytych powłokami, może generować znacznie więcej zanieczyszczeń niż lekkie prace metodą TIG. Większego zapotrzebowania na skuteczne odciąganie można spodziewać się również przy długich spoinach, wysokim prądzie spawania oraz pracy zmianowej.

Znaczenie mają także rodzaj elektrody lub drutu, gatunek materiału, stan powierzchni, długość wykonywanych spoin, liczba godzin pracy w ciągu dnia oraz dodatkowe operacje, takie jak szlifowanie, czyszczenie czy punktowe podgrzewanie elementów.

Stanowisko wykorzystywane sporadycznie do krótkich spoin będzie miało inne wymagania niż produkcja seryjna, w której operator spawa przez większą część zmiany. Im intensywniejszy proces, tym większego przepływu i skuteczniejszej filtracji potrzebuje urządzenie.

Jedno czy kilka stanowisk?

Mobilny odciąg spawalniczy jest najczęściej przeznaczony do obsługi jednego stanowiska. Można go łatwo przemieszczać między obszarami roboczymi, ale w danym momencie powinien przechwytywać dym z jednego źródła.

Jeżeli kilka stanowisk pracuje jednocześnie, należy rozważyć urządzenie wieloramienne albo centralny system odciągowy. W takim przypadku nie wystarczy prosto pomnożyć wydajności pojedynczego odciągu przez liczbę stanowisk. Trzeba uwzględnić długość kanałów, opory przepływu, liczbę kolan, średnice przewodów, równoczesność pracy oraz straty ciśnienia w całej instalacji.

Każde dodatkowe ramię zwiększa wymagany przepływ. Jeżeli urządzenie ma dwa ramiona i oba są używane jednocześnie, wentylator musi zapewnić odpowiednią siłę ssania w obu punktach, a nie tylko wysoką wartość maksymalną mierzoną w idealnych warunkach.

Długość i średnica ramienia odciągowego

Ramię odciągowe powinno umożliwiać ustawienie ssawki możliwie blisko spoiny, bez ograniczania ruchów operatora. Dłuższe ramię zwiększa zasięg pracy, ale może powodować większe opory przepływu. Dlatego ważne jest, aby dobrać długość ramienia do rzeczywistego układu stanowiska, a nie tylko do maksymalnego zasięgu.

Na skuteczność wpływa także średnica przewodu. Zbyt mały przekrój ogranicza ilość transportowanego powietrza i może zwiększać hałas. Zbyt duża ssawka ustawiona daleko od detalu może zasysać dużo powietrza z otoczenia, ale słabo wychwytywać dym bezpośrednio nad spoiną.

W praktyce prawidłowe ustawienie ramienia często ma większy wpływ na skuteczność niż niewielka różnica w wydajności dwóch podobnych urządzeń. Nawet mocny odciąg nie będzie działał prawidłowo, jeśli ssawka znajduje się zbyt daleko od źródła dymu.

Filtry a rzeczywista wydajność

Odciąg powinien być wyposażony w filtry dopasowane do rodzaju zanieczyszczeń. Podczas pracy pył stopniowo osadza się na ich powierzchni, zwiększając opór przepływu. Jeżeli filtr nie jest regularnie czyszczony albo wymieniany, wydajność urządzenia spada, a wentylator musi pracować w trudniejszych warunkach.

Przy intensywnej pracy warto wybrać model z automatycznym lub wygodnym ręcznym systemem oczyszczania filtra. Znaczenie ma również powierzchnia filtracyjna. Większy filtr może dłużej utrzymywać stabilny przepływ i wymagać rzadszej obsługi.

Należy także sprawdzić sposób opróżniania pojemnika na pył. Łatwy dostęp do filtra, szuflady lub zbiornika usprawnia konserwację oraz ogranicza przestoje stanowiska. To ważne szczególnie wtedy, gdy odciąg pracuje codziennie i obsługuje wymagające procesy.

Jak dobrać odpowiednią wydajność?

Dobór najlepiej rozpocząć od określenia liczby jednocześnie pracujących stanowisk i rodzaju wykonywanych prac. Następnie należy uwzględnić długość ramion, intensywność spawania, sposób ustawienia stanowiska oraz rodzaj filtracji.

Do pojedynczego stanowiska wystarczy zazwyczaj mobilny odciąg wyposażony w jedno ramię i regulację wydajności. Przy dwóch stanowiskach należy zastosować urządzenie zaprojektowane do pracy z dwoma ramionami albo dwa osobne odciągi. Przy większej liczbie stanowisk warto przeanalizować centralną instalację odciągową.

Warto zachować umiarkowany zapas wydajności, szczególnie gdy produkcja może się rozwijać. Zbyt duże przewymiarowanie nie zawsze poprawi skuteczność, ponieważ kluczowe pozostaje lokalne wychwytywanie dymu i prawidłowe ustawienie ssawki. Najlepszy efekt daje połączenie odpowiedniego przepływu, dobrej filtracji i ergonomicznego ramienia.

Najczęstsze błędy przy wyborze odciągu

Do najczęstszych błędów należy wybór urządzenia wyłącznie na podstawie maksymalnej wydajności wentylatora. Równie problematyczne jest ustawianie ssawki zbyt daleko od spoiny, stosowanie zbyt długich przewodów, brak regularnego czyszczenia filtrów oraz używanie jednego odciągu do kilku stanowisk pracujących jednocześnie, mimo że urządzenie nie zostało do tego zaprojektowane.

Błędem jest również pomijanie charakteru procesu. Stanowisko do okazjonalnych napraw będzie miało inne wymagania niż produkcja seryjna, spawanie dużych konstrukcji czy praca z materiałami intensywnie dymiącymi.

Podsumowanie

Wydajność odciągu spawalniczego należy dopasować do rodzaju spawania, liczby stanowisk, długości ramienia oraz intensywności pracy. Sama wartość przepływu powietrza nie wystarczy do oceny urządzenia.

Skuteczny odciąg powinien przechwytywać dym możliwie blisko spoiny, utrzymywać stabilną siłę ssania przy zabrudzającym się filtrze i zapewniać wygodną regulację położenia ramienia. Dobrze dobrany system poprawia organizację stanowiska, ogranicza rozprzestrzenianie się pyłu i wspiera bezpieczniejsze warunki pracy w warsztacie oraz zakładzie produkcyjnym.
