Odciąg cyklonowy czy przemysłowy do stolarni?

Skuteczne usuwanie trocin, wiórów i pyłu drzewnego wpływa na jakość pracy, żywotność maszyn oraz porządek w warsztacie. Wybierając odciąg do stolarni, najczęściej porównuje się system cyklonowy z klasycznym odciągiem przemysłowym wyposażonym w worki, pojemniki lub filtry.

Oba rozwiązania mogą współpracować z pilarkami, strugarkami, frezarkami, szlifierkami i centrami CNC. Różnią się jednak sposobem oddzielania zanieczyszczeń, skutecznością filtracji oraz zakresem zastosowania. W praktyce odciąg cyklonowy i odciąg przemysłowy do trocin nie zawsze są rozwiązaniami konkurencyjnymi. W bardziej rozbudowanych instalacjach często pracują wspólnie.

Jak działa odciąg cyklonowy?

Odciąg cyklonowy wykorzystuje ruch wirowy powietrza. Zanieczyszczenia wpadają do separatora, gdzie cięższe trociny i wióry są odrzucane na ścianki, a następnie opadają do zbiornika. Powietrze wraz z drobniejszym pyłem jest kierowane dalej do filtra lub dodatkowego urządzenia odpylającego.

Największą zaletą cyklonu jest odciążenie filtrów. Większość dużych wiórów trafia bezpośrednio do pojemnika, dzięki czemu filtr wolniej się zapycha i dłużej utrzymuje odpowiedni przepływ powietrza. To ważne szczególnie tam, gdzie maszyny pracują intensywnie i generują dużą ilość materiału odpadowego.

Takie rozwiązanie dobrze sprawdza się przy strugarkach, grubościówkach, frezarkach i innych maszynach wykonujących duży przekrój skrawania. Odciąg cyklonowy jest także praktyczny w zakładach, które chcą ograniczyć częstotliwość czyszczenia worków lub filtrów.

Sam cyklon nie zawsze zapewnia jednak wystarczające zatrzymywanie drobnego pyłu. Najmniejsze cząstki mogą przechodzić dalej wraz z powietrzem, dlatego separator powinien współpracować z właściwie dobranym systemem filtracji.

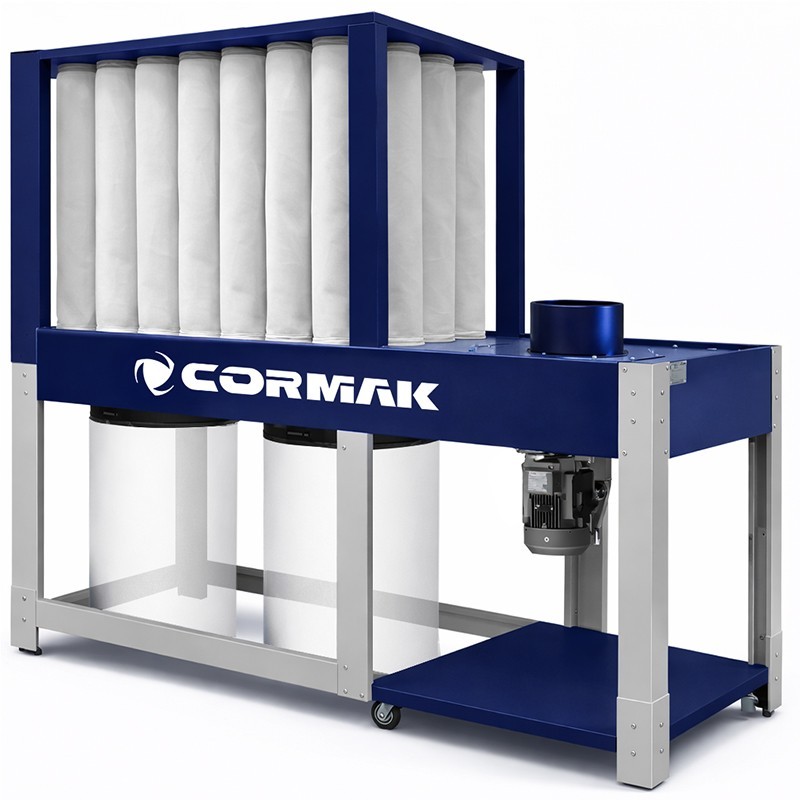

Czym jest przemysłowy odciąg do trocin?

Odciąg przemysłowy zasysa zanieczyszczenia bezpośrednio z króćców maszyn i transportuje je do worków, pojemników albo filtrów. Może obsługiwać jedno stanowisko lub całą instalację rurową połączoną z kilkoma maszynami do obróbki drewna.

Urządzenia przemysłowe są dostępne w różnych wariantach wydajności. Mniejsze modele mogą pracować z pilarką, frezarką, szlifierką lub strugarką. Większe systemy są przeznaczone do zakładów produkcyjnych, w których jednocześnie działa kilka stanowisk.

Najważniejszą zaletą jest możliwość wychwytywania nie tylko trocin, lecz także drobnego pyłu drzewnego. Duże znaczenie ma jednak rodzaj zastosowanego filtra. Prosty worek materiałowy może zatrzymywać większe cząstki, ale przy szlifowaniu, cięciu MDF-u, obróbce płyt laminowanych lub pracy CNC potrzebna jest dokładniejsza filtracja.

Kiedy wybrać system cyklonowy?

Odciąg cyklonowy będzie dobrym wyborem, gdy w stolarni powstaje dużo ciężkich trocin i wiórów. Dotyczy to szczególnie intensywnej pracy strugarek, grubościówek, wielopił, frezarek oraz maszyn, które usuwają dużą ilość materiału w krótkim czasie.

Separator cyklonowy sprawdzi się również wtedy, gdy filtry szybko się zapychają, a operator musi często opróżniać worki. Oddzielenie większych zanieczyszczeń przed filtrem pomaga utrzymać stabilną wydajność systemu odpylania i skraca czas konserwacji.

System cyklonowy warto rozważyć, gdy:

• strugarki i grubościówki pracują codziennie,
• w instalacji pojawia się duża ilość grubych wiórów,
• filtry klasycznego odciągu szybko tracą przepustowość,
• zakład chce ograniczyć częstotliwość opróżniania worków,
• ważna jest stabilna wydajność odciągu podczas dłuższej pracy.

Należy jednak uwzględnić dodatkowe miejsce na separator, zbiornik i przewody. System musi być szczelny, ponieważ nieszczelności ograniczają siłę zasysania przy maszynie. Znaczenie ma także prawidłowe prowadzenie przewodów oraz dobranie średnicy króćców do rzeczywistego przepływu powietrza.

Kiedy lepszy będzie odciąg przemysłowy?

Klasyczny odciąg przemysłowy będzie odpowiedni dla małej lub średniej stolarni, w której pracuje kilka podstawowych maszyn. Kompaktowe urządzenie można ustawić obok stanowiska albo połączyć z krótką instalacją przewodów.

Większy centralny odciąg warto zastosować, gdy maszyny pracują jednocześnie i znajdują się w różnych częściach hali. W takim przypadku wydajność trzeba dobrać do liczby otwartych punktów, średnicy przewodów oraz oporów całej instalacji.

Przy produkcji mebli z MDF-u, sklejki i płyt laminowanych szczególnie ważna jest skuteczna filtracja drobnego pyłu. Sama wysoka wydajność wentylatora nie wystarczy, jeśli filtr ma zbyt małą powierzchnię lub nie zatrzymuje odpowiednio małych cząstek.

Cyklon i filtracja – najlepsze połączenie w większej stolarni

W intensywnie pracującej stolarni najbardziej praktyczny może być system dwustopniowy. Cyklon oddziela większość wiórów i trocin, a filtr końcowy zatrzymuje drobny pył. Takie połączenie ogranicza zapychanie filtrów, pomaga utrzymać stały przepływ i ułatwia opróżnianie zebranych odpadów.

Przed zakupem należy sprawdzić wydajność powietrza, podciśnienie, średnicę króćców, rodzaj filtrów oraz liczbę maszyn pracujących jednocześnie. Znaczenie mają także długość przewodów, liczba kolan, sposób odprowadzania oczyszczonego powietrza oraz możliwość rozbudowy instalacji w przyszłości.

Na co zwrócić uwagę przy doborze odciągu?

Dobór odciągu powinien wynikać z rzeczywistych warunków pracy. Nie wystarczy porównać samej mocy silnika. Ważniejsze jest to, ile powietrza urządzenie jest w stanie skutecznie przetłoczyć przez całą instalację i czy utrzyma odpowiednią prędkość transportu trocin w przewodach.

Przed zakupem warto sprawdzić:

• liczbę maszyn podłączonych do instalacji,
• liczbę stanowisk pracujących jednocześnie,
• średnice króćców i przewodów,
• rodzaj powstających zanieczyszczeń,
• powierzchnię i klasę filtrów,
• pojemność worków lub zbiorników,
• dostępne miejsce w warsztacie,
• łatwość czyszczenia i opróżniania układu.

Warto także unikać zbyt długich przewodów, ostrych kolan i nieszczelnych połączeń. Każdy dodatkowy opór zmniejsza skuteczność odciągu przy maszynie. Nawet mocne urządzenie może pracować słabo, jeśli instalacja jest źle zaprojektowana.

Podsumowanie

Odciąg cyklonowy najlepiej sprawdza się przy dużej ilości trocin i wiórów. Odciąża filtry, ułatwia opróżnianie odpadów i pomaga utrzymać stabilny przepływ powietrza. Odciąg przemysłowy z odpowiednim filtrem lepiej radzi sobie z drobnym pyłem i może obsługiwać jedno stanowisko lub większą instalację rurową.

W większych zakładach najskuteczniejszym rozwiązaniem jest często połączenie separatora cyklonowego z dokładną filtracją. Dobrze dobrany system odpylania poprawia porządek w stolarni, ogranicza osadzanie pyłu na maszynach i pomaga utrzymać stabilne warunki produkcji.
