Jak prawidłowo dobrać wentylator do transportu trocin, wiórów i pyłów

Dobór właściwego wentylatora do systemu odpylania lub transportu materiałów sypkich, takich jak trociny, wióry i pyły, ma kluczowe znaczenie dla wydajności systemu, bezpieczeństwa pracy oraz trwałości instalacji. Zbyt słaby wentylator nie poradzi sobie z transportem materiału, a zbyt mocny może generować nadmierny hałas, zużycie i koszty eksploatacji.

1. Określ rodzaj i ilość odpadów

Zanim przystąpisz do doboru wentylatora, musisz znać:

• typ materiału — trociny drzewne, wióry metalowe, pyły lekkie, ciężkie itp.,
• ilość produkowanego materiału (kg/h lub m³/h),
• charakter materiału — czy łatwo się osadza, czy jest lepkie lub zbijające się.

To pozwala oszacować wymagany przepływ powietrza i możliwości separacji w systemie.

2. Oblicz przepływ powietrza (m³/h)

Przepływ powietrza określa, ile powietrza musi przepłynąć przez instalację, aby skutecznie transportować zanieczyszczenia. Wartość ta zależy od:

• szerokości i długości przewodów,
• ilości i średnic przyłączy,
• współczynnika strat ciśnienia w instalacji (opory przepływu).

W praktyce można przyjąć wartości orientacyjne — np. większe systemy warsztatowe wymagają od 2000 do 8000 m³/h w zależności od liczby stanowisk i średnicy przewodów.

3. Dobierz ciśnienie robocze (Pa)

Ciśnienie robocze (różnica ciśnień, jaką musi pokonać wentylator) jest kluczowe przy długich instalacjach lub wielu kolanach i łukach. Im więcej oporów przepływu, tym większe ciśnienie musi zapewnić wentylator.

• krótkie instalacje → mniejsze ciśnienie,
• długie instalacje z wieloma zakrętami → większe wymagania ciśnieniowe.

4. Wybierz odpowiedni typ wentylatora

W systemach transportu trocin i wiórów najczęściej stosuje się:

• wentylatory osiowe – dostosowane do transportu lżejszych frakcji,
• wentylatory promieniowe – przystosowane do transportu cięższych frakcji poziomo,
• wentylatory wysokopodciśnieniowe – idealne do transportu nawet najcięższych frakcji, zarówno w orientacji pionowej, jak i poziomej.

5. Uwzględnij filtrację i separator

System transportu musi być połączony z separatorami i filtrami (np. cyklonami, filtrami tkaninowymi), które zatrzymują pyły i drobne cząstki. Dobór filtra wpływa na opory przepływu i tym samym na wymagane parametry wentylatora.

6. Moc silnika i efektywność energetyczna

Moc silnika powinna być dobrana tak, aby wentylator mógł pracować z zapasem, unikając przeciążeń i przegrzewania. Nowoczesne wentylatory o wyższej efektywności zużywają mniej energii przy tej samej wydajności.

Najczęstsze błędy przy doborze wentylatora

• dobór wentylatora tylko „na oko” bez obliczenia oporów przepływu,
• ignorowanie charakterystyki materiału (np. pyły drobne vs. ciężkie wióry),
• zbyt wysoka prędkość obrotowa prowadząca do nadmiernego hałasu i szybszego zużycia,
• pomijanie filtracji i ich wpływu na opory instalacji.

7. Popularne produkty

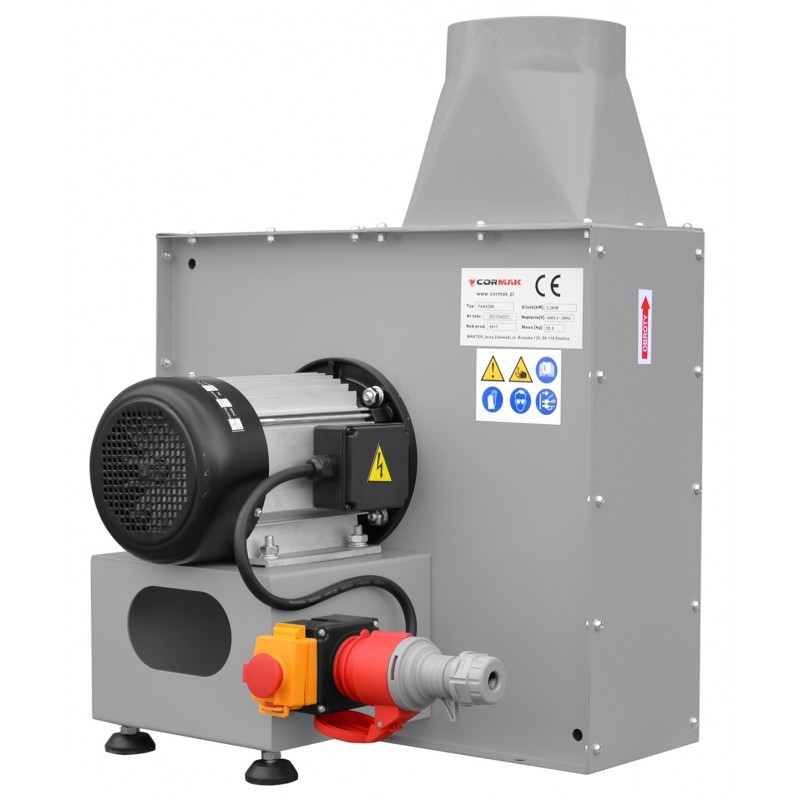

1. Wentylator promieniowy transportowy, odciąg, dmuchawa FAN1500

2. Wentylator promieniowy transportowy, odciąg, dmuchawa FAN2200

3. Wentylator promieniowy transportowy, odciąg, dmuchawa FAN4000

Podsumowanie

Dobierając wentylator do transportu trocin, wiórów i pyłów, warto kierować się rzeczywistymi parametrami instalacji: przepływem powietrza, oporami przepływu, ciśnieniem roboczym oraz specyfiką materiału. Odpowiednio dobrany wentylator zapewnia skuteczny transport, mniejszy hałas i niższe koszty eksploatacji — szczególnie w połączeniu z wydajnymi separatorami i filtrami. Nowoczesne wentylatory, jak te stosowane w systemach CORMAK, oferują szeroki zakres parametrów i wysoką efektywność energetyczną.
