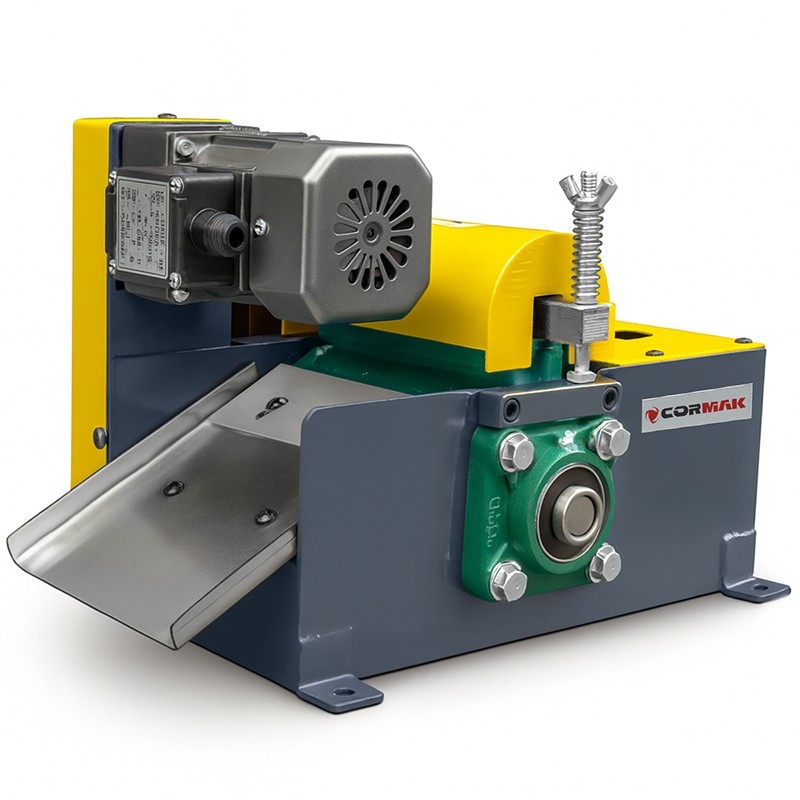

Jak działa separator magnetyczny do chłodziwa? Zasada działania i korzyści

Separator magnetyczny do chłodziwa to urządzenie wykorzystywane w obróbce metalu do oddzielania cząstek ferromagnetycznych od cieczy chłodząco-smarującej. Pomaga ograniczać ilość opiłków stali i żeliwa krążących w obiegu, wspierając stabilność procesu, czystość układu oraz ochronę wybranych podzespołów maszyny.

Nie jest to jednak uniwersalny filtr do wszystkich zanieczyszczeń. Separator magnetyczny działa przede wszystkim na cząstki przyciągane przez pole magnetyczne. W przypadku aluminium, mosiądzu, tworzyw sztucznych, cząstek niemetalicznych lub bardzo drobnych zanieczyszczeń niewychwytywanych magnetycznie często potrzebny jest dodatkowy etap filtracji.

Spis treści

• Czym jest separator magnetyczny do chłodziwa?
• Jak działa separator magnetyczny?
• Jakie zanieczyszczenia usuwa?
• Budowa urządzenia
• Najważniejsze korzyści
• Zastosowanie w obróbce metalu
• Separator magnetyczny a inne metody filtracji
• Jak dobrać separator do chłodziwa?
• Eksploatacja i konserwacja
• FAQ

Czym jest separator magnetyczny do chłodziwa?

Separator magnetyczny do chłodziwa jest elementem systemu filtracji cieczy technologicznej. Wykorzystuje magnesy trwałe albo elektromagnesy, aby wychwytywać z przepływającego chłodziwa cząstki ferromagnetyczne. Najczęściej są to opiłki stali, żeliwa i drobny szlam powstający podczas obróbki lub szlifowania.

Urządzenie może pracować jako samodzielny moduł albo jako pierwszy etap bardziej rozbudowanej instalacji filtracyjnej. W takim układzie separator magnetyczny usuwa zanieczyszczenia magnetyczne przed filtrami dokładnymi, filtrem papierowym, filtrem włókninowym, hydrocyklonem lub inną technologią dobraną do procesu.

Rozwiązanie jest stosowane przede wszystkim w obrabiarkach CNC, tokarkach, frezarkach, szlifierkach oraz liniach obróbczych, w których obrabiane są materiały ferromagnetyczne.

Jak działa separator magnetyczny do chłodziwa?

Podstawą działania jest pole magnetyczne. Zanieczyszczone chłodziwo przepływa przez strefę działania magnesu, a cząstki ferromagnetyczne są przyciągane do powierzchni roboczej separatora. Oczyszczona ciecz trafia dalej do zbiornika, kolejnego stopnia filtracji albo bezpośrednio z powrotem do obiegu maszyny.

Proces krok po kroku

1. Zanieczyszczone chłodziwo wpływa do układu filtracji.
2. Ciecz przepływa przez strefę pola magnetycznego.
3. Opiłki i szlam ferromagnetyczny są wychwytywane przez powierzchnię magnetyczną.
4. Ruchomy bęben, wałek, taśma lub inny mechanizm transportuje zgromadzone zanieczyszczenia do strefy zrzutu.
5. Element zgarniający usuwa osad do pojemnika albo systemu odbioru odpadów.
6. Oczyszczone chłodziwo wraca do dalszego obiegu.

W wielu rozwiązaniach proces odbywa się w sposób ciągły. Konstrukcja urządzenia zależy jednak od producenta, wymaganej wydajności przepływu, rodzaju chłodziwa i wielkości cząstek. Popularne są między innymi separatory z obrotowym bębnem magnetycznym, ale nie jest to jedyny wariant dostępny na rynku.

Jakie zanieczyszczenia usuwa separator magnetyczny?

Separator magnetyczny jest przeznaczony do wychwytywania zanieczyszczeń o właściwościach magnetycznych. Najlepiej sprawdza się przy obróbce materiałów takich jak stal i żeliwo.

Typowe zanieczyszczenia magnetyczne

• opiłki stali;
• cząstki żeliwa;
• szlam i pył ferromagnetyczny powstający podczas szlifowania;
• drobne cząstki metaliczne przyciągane przez zastosowany układ magnetyczny.

Czego separator magnetyczny nie usuwa skutecznie?

• wiórów aluminium, mosiądzu i większości metali nieżelaznych;
• tworzyw sztucznych, gumy i włókien;
• oleju obcego, bakterii oraz zanieczyszczeń chemicznych w chłodziwie;
• wszystkich bardzo drobnych cząstek, jeżeli nie wykazują odpowiednich właściwości magnetycznych.

Dlatego przy obróbce aluminium lub materiałów mieszanych warto rozważyć system wielostopniowy. Separator magnetyczny może wtedy pracować razem z filtrem mechanicznym, filtrem papierowym, hydrocyklonem, wirówką lub innym rozwiązaniem dobranym do oczekiwanej czystości cieczy.

Budowa urządzenia do magnetycznego oczyszczania chłodziwa

Typowy separator magnetyczny składa się z kilku elementów odpowiedzialnych za przepływ cieczy, wychwyt cząstek i automatyczne odprowadzanie zanieczyszczeń.

• układ magnetyczny – bęben, wałek, płyta lub inny element generujący pole magnetyczne;
• obudowa i kanały przepływowe – kierują chłodziwo przez strefę separacji;
• napęd – w wersjach automatycznych obraca bęben albo przesuwa element transportujący osad;
• zgarniacz – mechanicznie usuwa zgromadzone zanieczyszczenia;
• odpływ oczyszczonej cieczy – prowadzi chłodziwo do kolejnego etapu lub zbiornika;
• pojemnik na osad – zbiera odseparowane opiłki i szlam.

Dobór konstrukcji powinien uwzględniać lepkość cieczy, temperaturę, przepływ, stężenie zanieczyszczeń, rodzaj obrabianego materiału oraz wymaganą klasę czystości chłodziwa.

Najważniejsze korzyści z magnetycznego oczyszczania chłodziwa

Stabilniejsze warunki obróbki

Ograniczenie ilości opiłków krążących w układzie może pomóc utrzymać bardziej przewidywalne warunki pracy. Jest to szczególnie ważne w procesach szlifowania i precyzyjnej obróbki, gdzie zanieczyszczenia mogą wpływać na jakość powierzchni oraz zachowanie chłodziwa.

Ochrona wybranych podzespołów

Usuwanie cząstek ferromagnetycznych zmniejsza obciążenie pompy, zaworów, dysz i elementów obiegu chłodziwa. Nie eliminuje potrzeby przeglądów, ale może ograniczyć ryzyko nadmiernego zużycia wynikającego z obecności zanieczyszczeń ściernych.

Mniej materiałów filtracyjnych

Separator magnetyczny nie wykorzystuje klasycznych wkładów papierowych ani włókninowych do wychwytywania cząstek magnetycznych. Nie oznacza to braku obsługi: urządzenie wymaga regularnej kontroli, czyszczenia, odprowadzania osadu i konserwacji zgodnej z instrukcją.

Wsparcie gospodarki chłodziwem

Skuteczna filtracja może wydłużać użyteczny czas pracy chłodziwa i ograniczać częstotliwość czyszczenia zbiornika. Rzeczywisty efekt zależy od całej gospodarki chłodziwem, w tym od kontroli stężenia, jakości wody, obecności oleju obcego i działań mikrobiologicznych.

Zastosowanie separatorów magnetycznych w przemyśle

Separatory magnetyczne do chłodziwa są szczególnie przydatne w procesach generujących drobne cząstki żelaza, stali i żeliwa.

• obróbka CNC stali i żeliwa;
• toczenie i frezowanie elementów ferromagnetycznych;
• szlifowanie płaskie, wałków i narzędzi;
• honowanie oraz operacje wykończeniowe;
• produkcja seryjna z dużą ilością drobnego szlamu metalicznego;
• centralne instalacje chłodziwa obsługujące wiele maszyn.

Separator magnetyczny a inne metody filtracji chłodziwa

W wielu zakładach najlepsze rezultaty daje połączenie kilku technologii. Separator magnetyczny może odciążyć filtrację dokładną, a drugi etap może wychwycić cząstki niemagnetyczne i bardzo drobne frakcje.

Jak dobrać separator magnetyczny do chłodziwa?

Dobór powinien wynikać z analizy procesu, a nie tylko z wymiarów maszyny. Przed wyborem warto określić:

• wydajność przepływu – ilość chłodziwa przepływającego przez układ w danym czasie;
• rodzaj obrabianego materiału – udział stali i żeliwa w stosunku do aluminium lub metali nieżelaznych;
• typ zanieczyszczeń – wióry, pył, szlam, drobne cząstki ścierne;
• rodzaj cieczy – emulsja wodna, olej obróbczy lub inne medium dopuszczone przez producenta separatora;
• wymaganą czystość chłodziwa – zależną od procesu i oczekiwanej jakości powierzchni;
• miejsce montażu – przy pojedynczej obrabiarce, przy zbiorniku centralnym lub w oddzielnym układzie filtracyjnym;
• dostęp do serwisu – możliwość bezpiecznego odbioru osadu i konserwacji.

Warto również sprawdzić, czy separator może współpracować z istniejącą pompą, zbiornikiem, układem chłodzenia i planowanymi kolejnymi etapami filtracji.

Eksploatacja i konserwacja

Aby układ pracował skutecznie, konieczna jest regularna obsługa zgodna z zaleceniami producenta. Nawet rozwiązanie bez materiałów filtracyjnych wymaga kontroli.

• regularnie usuwaj zgromadzony osad z pojemnika;
• kontroluj stan zgarniacza, napędu i powierzchni roboczych;
• sprawdzaj drożność kanałów przepływowych oraz przewodów;
• monitoruj jakość chłodziwa, stężenie emulsji i poziom zanieczyszczeń niemagnetycznych;
• czyść zbiornik oraz instalację według harmonogramu utrzymania ruchu;
• stosuj środki ochrony wymagane przy obsłudze chłodziwa i odpadu metalowego.

FAQ – najczęściej zadawane pytania

Czy separator magnetyczny działa przy obróbce aluminium?

Nie usuwa skutecznie typowych wiórów aluminium, ponieważ aluminium nie jest materiałem ferromagnetycznym. W takim przypadku zwykle potrzebna jest filtracja mechaniczna, hydrocyklon, wirówka lub inny system dopasowany do procesu.

Czy separator magnetyczny zastępuje każdy filtr do chłodziwa?

Nie. Jest skuteczny wobec cząstek magnetycznych, ale nie zastępuje filtracji dla zanieczyszczeń niemagnetycznych, oleju obcego ani problemów mikrobiologicznych. W wielu układach stanowi pierwszy etap filtracji.

Czy urządzenie wymaga materiałów eksploatacyjnych?

Typowy separator magnetyczny nie używa jednorazowych wkładów filtracyjnych do wychwytywania opiłków magnetycznych. Wymaga jednak obsługi, okresowej konserwacji i kontroli elementów mechanicznych.

Gdzie najlepiej zamontować separator?

Może pracować przy pojedynczej maszynie lub w centralnym układzie chłodziwa. Optymalną lokalizację określa się na podstawie przepływu cieczy, dostępnej przestrzeni, sposobu odbioru osadu i wymagań procesu.

Podsumowanie

Separator magnetyczny do chłodziwa jest skutecznym narzędziem do usuwania cząstek ferromagnetycznych z cieczy technologicznej. Pomaga ograniczyć ilość opiłków stali i żeliwa w obiegu, wspiera ochronę układu chłodzenia oraz może poprawić warunki obróbki.

Najlepsze rezultaty osiąga się wtedy, gdy separator jest dobrany do rodzaju materiału, przepływu, charakteru zanieczyszczeń i wymaganej czystości chłodziwa. Przy obróbce materiałów niemagnetycznych albo wysokich wymaganiach jakościowych warto łączyć go z kolejnymi etapami filtracji.
