Czym jest pozycjoner spawalniczy?

Pozycjoner spawalniczy to urządzenie przeznaczone do obracania, pochylania lub ustawiania spawanego elementu w pozycji ułatwiającej wykonanie spoiny. W praktyce pozwala przenieść detal do położenia, w którym spawacz ma lepszą widoczność, wygodniejszy dostęp i większą kontrolę nad jeziorkiem spawalniczym.

Pozycjoner nie zastępuje właściwego przygotowania materiału, mocowania, parametrów spawania ani kwalifikacji operatora. Jest jednak ważnym elementem organizacji stanowiska, ponieważ ogranicza ręczne manipulowanie detalem i pomaga utrzymać powtarzalne warunki pracy.

Do czego służy pozycjoner spawalniczy?

Główne zadanie pozycjonera to ustawienie detalu w pozycji najkorzystniejszej dla spawania. Operator może obracać element, pochylać go i stabilizować tak, aby prowadzenie spoiny było łatwiejsze i bardziej przewidywalne.

Pozycjonery spawalnicze są wykorzystywane między innymi przy spawaniu:

• rur, kołnierzy i króćców;
• zbiorników, tulei i elementów cylindrycznych;
• ram, profili i konstrukcji stalowych;
• części maszyn i elementów montażowych;
• detali wymagających spawania obwodowego;
• elementów produkowanych seryjnie, gdzie liczy się powtarzalność.

Dzięki takiemu ustawieniu spawacz może pracować stabilniej, bez częstego obchodzenia detalu lub ręcznego przestawiania ciężkich elementów.

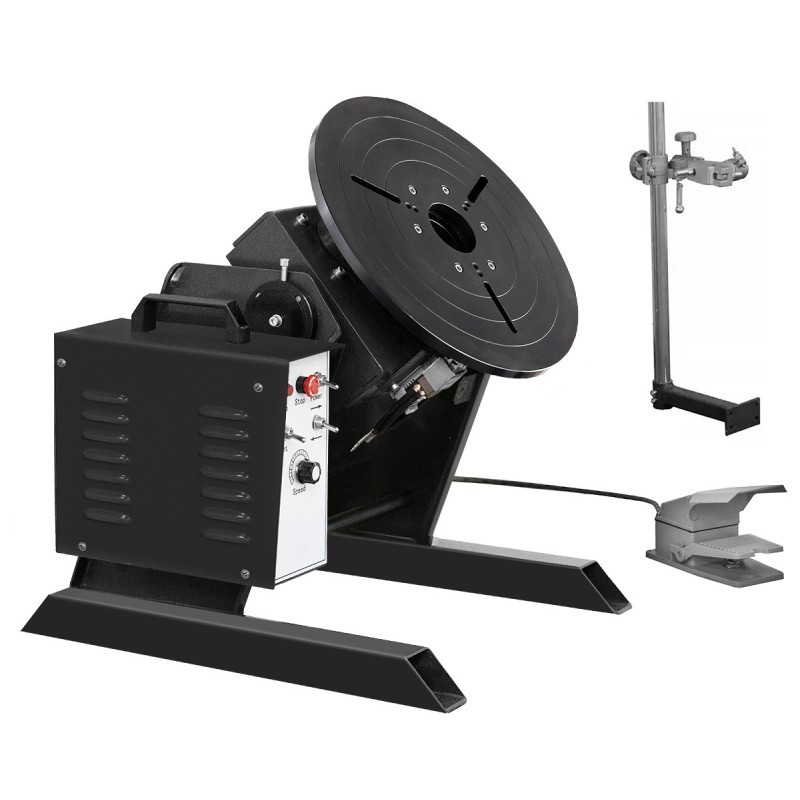

Budowa pozycjonera spawalniczego

Konstrukcja zależy od modelu i udźwigu, jednak typowy pozycjoner składa się z kilku podstawowych zespołów.

Stół roboczy lub tarcza mocująca

To element, do którego przytwierdza się detal, uchwyt, przyrząd lub osprzęt mocujący. Stół wykonuje obrót podczas pracy, dlatego musi zapewniać stabilne podparcie i odpowiedni rozstaw punktów mocowania.

Mechanizm napędowy

Napęd odpowiada za ruch obrotowy oraz utrzymanie zadanej prędkości. W wielu urządzeniach stosuje się płynną regulację obrotów, co pozwala dopasować tempo pracy do średnicy detalu, rodzaju spoiny i metody spawania.

Układ przechyłu

Regulacja kąta nachylenia umożliwia ustawienie detalu w pozycji ułatwiającej wykonanie spoiny. Im szerszy zakres przechyłu, tym łatwiej dopasować urządzenie do różnych zadań.

Korpus nośny

Korpus odpowiada za sztywność i stabilność całej konstrukcji. Ma szczególne znaczenie przy cięższych detalach, pracy z większym wysięgiem oraz obciążeniach niesymetrycznych.

Sterowanie

Pozycjoner może być obsługiwany z panelu, pokrętła, pedału nożnego lub sterowania zewnętrznego. W prostych zastosowaniach wystarczy ręczna regulacja, natomiast w produkcji seryjnej przydatna jest płynna kontrola prędkości i wygodne uruchamianie bez odrywania rąk od procesu.

Zasada działania pozycjonera

Działanie pozycjonera jest proste: detal mocuje się do stołu roboczego, ustawia pod odpowiednim kątem, a następnie uruchamia obrót. Urządzenie utrzymuje element w stabilnym położeniu i obraca go z prędkością dobraną do procesu spawania.

W przypadku spoin obwodowych operator może prowadzić palnik w jednej, wygodnej strefie, a obracający się detal przesuwa miejsce spawania przed uchwytem. Dzięki temu łatwiej utrzymać stały kąt palnika, równą odległość od materiału i powtarzalne tempo prowadzenia spoiny.

Pozycjoner może być używany przy spawaniu ręcznym, półautomatycznym oraz jako element prostych stanowisk zautomatyzowanych. W każdym przypadku kluczowe jest prawidłowe zamocowanie detalu oraz dobranie parametrów do masy, geometrii i środka ciężkości elementu.

Najważniejsze parametry pozycjonera spawalniczego

Przy wyborze pozycjonera warto analizować nie tylko maksymalny udźwig. Równie ważne są gabaryty detalu, sposób mocowania, zakres przechyłu i stabilność pracy przy niskich obrotach.

• Udźwig urządzenia – powinien być dobrany do masy detalu, uchwytu i osprzętu mocującego.
• Środek ciężkości – detal odsunięty od osi obrotu może obciążać urządzenie inaczej niż sugeruje sama masa.
• Średnica stołu – wpływa na możliwość stabilnego mocowania elementu.
• Zakres przechyłu – pozwala ustawić detal w dogodnej pozycji roboczej.
• Zakres prędkości obrotowej – ważny przy spoinach obwodowych i pracy z różnymi średnicami.
• Sposób sterowania – panel, potencjometr, pedał nożny lub integracja z innymi urządzeniami.
• Stabilność konstrukcji – istotna przy większych detalach i obciążeniach niesymetrycznych.
• Możliwość montażu uchwytów – przydatna przy rurach, kołnierzach, tulejach i detalach seryjnych.

Dlaczego warto stosować pozycjoner?

Największą zaletą pozycjonera jest poprawa kontroli nad procesem spawania. Stabilnie ustawiony i równomiernie obracany detal ułatwia prowadzenie spoiny bez nagłych zmian pozycji operatora.

Lepsza jakość spoiny

Pozycjoner pomaga utrzymać stały kąt palnika, równą prędkość prowadzenia i wygodny dostęp do złącza. Może to ograniczyć ryzyko nierównego lica, braku wtopienia, nadmiernego nadlewu lub konieczności wykonywania poprawek.

Większa powtarzalność

W produkcji seryjnej pozycjoner ułatwia wykonywanie kolejnych detali w podobnych warunkach. Operator może powtarzać ustawienia kąta, mocowania i prędkości obrotu, co sprzyja stabilniejszemu procesowi.

Lepsza ergonomia

Spawacz nie musi pracować w wymuszonej pozycji ani ręcznie obracać ciężkich elementów. Mniejsze zmęczenie może poprawić precyzję ruchu i komfort pracy przez dłuższy czas.

Wyższa wydajność stanowiska

Mniej ręcznego przestawiania detalu oznacza krótszy czas przygotowania i płynniejszą realizację pracy. W wielu zadaniach pozycjoner skraca liczbę przerw potrzebnych na zmianę ustawienia elementu.

Jak dobrać pozycjoner do stanowiska?

Dobór pozycjonera powinien zaczynać się od analizy realnych detali i sposobu pracy. Warto przygotować listę najczęściej spawanych elementów, ich masę, średnice, gabaryty, sposób mocowania oraz wymaganą pozycję spawania.

1. Określ masę detalu z uchwytem – uwzględnij nie tylko sam element, ale również przyrządy mocujące.
2. Sprawdź położenie środka ciężkości – przy detalach niesymetrycznych ma to duży wpływ na bezpieczeństwo i obciążenie napędu.
3. Dobierz średnicę stołu – stół powinien umożliwiać pewne i powtarzalne mocowanie.
4. Zweryfikuj zakres przechyłu – im bardziej zróżnicowane detale, tym większe znaczenie ma regulacja kąta.
5. Sprawdź prędkość obrotową – powinna odpowiadać średnicy detalu i wymaganej prędkości prowadzenia spoiny.
6. Oceń sterowanie – do spawania ręcznego przydatny może być pedał nożny, a do produkcji seryjnej płynna i powtarzalna regulacja.

Pozycjoner spawalniczy – najważniejsze elementy w skrócie

Bezpieczeństwo pracy z pozycjonerem

Pozycjoner poprawia bezpieczeństwo tylko wtedy, gdy jest właściwie dobrany i używany zgodnie z przeznaczeniem. Detal musi być stabilnie zamocowany, a jego masa i położenie środka ciężkości nie mogą przekraczać możliwości urządzenia.

• nie przekraczaj dopuszczalnego udźwigu pozycjonera;
• uwzględniaj masę uchwytu i osprzętu mocującego;
• sprawdź zamocowanie detalu przed uruchomieniem obrotu;
• nie wkładaj rąk w strefy ruchome podczas pracy;
• zabezpiecz przewody spawalnicze przed wciągnięciem lub uszkodzeniem;
• stosuj procedury BHP, środki ochrony osobistej i ocenę ryzyka stanowiska.

Podsumowanie

Pozycjoner spawalniczy działa poprzez stabilne ustawianie, pochylanie i obracanie detalu w pozycji dogodnej do spawania. Składa się najczęściej ze stołu roboczego, napędu, korpusu, układu przechyłu, elementów mocowania i sterowania.

Dobrze dobrany pozycjoner poprawia dostęp do spoiny, ułatwia pracę operatora, zwiększa powtarzalność i wspiera uzyskanie wyższej jakości połączeń. Przy wyborze warto analizować nie tylko udźwig, ale także środek ciężkości, sposób mocowania, zakres przechyłu, prędkość obrotową oraz wymagania bezpieczeństwa stanowiska.
