Imadło maszynowe do frezarki – jak wybrać?

Imadło maszynowe jest jednym z najważniejszych elementów wyposażenia frezarki. Odpowiada za stabilne mocowanie detalu, a więc bezpośrednio wpływa na dokładność obróbki, jakość powierzchni i bezpieczeństwo pracy. Nawet precyzyjna frezarka nie wykorzysta pełnego potencjału, jeżeli obrabiany element przesuwa się, drga albo jest zamocowany nierówno.

Wybierając imadło do frezarki, nie warto kierować się wyłącznie szerokością szczęk lub ceną. Znaczenie mają również siła mocowania, wysokość konstrukcji, dokładność wykonania, sposób montażu oraz rodzaj detali obrabianych w warsztacie. Dobrze dobrane imadło maszynowe pomaga utrzymać powtarzalność wymiarów, ogranicza wibracje i ułatwia bezpieczną pracę z różnymi materiałami.

Dopasuj imadło do rodzaju frezarki

Pierwszym krokiem jest sprawdzenie wielkości stołu roboczego i możliwości maszyny. Zbyt duże imadło może ograniczać zakres ruchu osi, utrudniać dostęp narzędzia i zajmować cenną przestrzeń roboczą. Zbyt małe nie zapewni natomiast wystarczającej stabilności przy większych detalach albo intensywniejszym frezowaniu.

Do lekkich frezarek warsztatowych zwykle wystarczą kompaktowe imadła o mniejszej szerokości szczęk. Przy frezarkach konwencjonalnych oraz maszynach używanych do obróbki stali lepiej sprawdzają się cięższe konstrukcje o wysokiej sztywności. Większa masa korpusu pomaga tłumić drgania i stabilniej przenosić siły skrawania.

W przypadku frezarek CNC warto zwrócić uwagę na wysokość imadła. Niższa konstrukcja daje większą przestrzeń dla narzędzia, ułatwia obróbkę wyższych detali i zmniejsza ryzyko kolizji. Ma to znaczenie szczególnie wtedy, gdy wykonywane są operacje z kilku stron elementu albo stosowane są krótkie, sztywne narzędzia.

Szerokość szczęk i maksymalne rozwarcie

Szerokość szczęk określa, jak duży detal można stabilnie zamocować. Nie oznacza jednak, że zawsze warto wybierać największy możliwy model. Imadło powinno być dopasowane do najczęściej obrabianych elementów, a nie wyłącznie do największego detalu, który pojawia się sporadycznie.

W warsztacie wykonującym małe tuleje, płytki, uchwyty lub detale precyzyjne dobrze sprawdzi się imadło o mniejszych szczękach. Przy obróbce większych bloków stalowych, płyt, korpusów czy elementów konstrukcyjnych potrzebne będzie szersze imadło o większym rozwarciu.

Warto sprawdzić nie tylko maksymalną szerokość otwarcia, ale również długość prowadzenia szczęki ruchomej. Dłuższe i dokładniej wykonane prowadzenie zwykle zwiększa stabilność podczas mocnego dokręcania. Ma to duże znaczenie przy frezowaniu bocznym, planowaniu powierzchni oraz pracy z elementami wystającymi ponad szczęki.

Siła mocowania i sztywność konstrukcji

Podczas frezowania na detal działają duże siły. Im większy frez, większa głębokość skrawania oraz twardszy materiał, tym większe znaczenie ma pewne zamocowanie. Imadło maszynowe powinno stabilnie utrzymywać element bez przesuwania, drgań i unoszenia szczęki ruchomej.

Dobra konstrukcja ma masywny korpus, precyzyjnie prowadzone szczęki i solidny mechanizm śrubowy. W przypadku obróbki stali warto wybierać imadła wykonane z żeliwa lub stali, odporne na drgania oraz intensywną eksploatację. Sztywniejsze imadło pozwala wykorzystać możliwości frezarki bez nadmiernego zmniejszania parametrów skrawania.

Należy pamiętać, że zbyt duża siła mocowania może odkształcić cienkościenny detal. Przy aluminium, tworzywach sztucznych oraz elementach o delikatnej powierzchni warto stosować odpowiednie nakładki na szczęki, szczęki miękkie albo dodatkowe podparcie detalu.

Dokładność i równoległość szczęk

Precyzja wykonania imadła ma duży wpływ na powtarzalność obróbki. Szczególnie ważna jest równoległość szczęk oraz ich ustawienie względem podstawy. Jeżeli detal nie leży stabilnie, może przechylić się podczas dokręcania lub zmienić pozycję w trakcie frezowania.

Przy pracach wymagających dużej dokładności warto zwrócić uwagę na modele szlifowane, z hartowanymi szczękami i dokładnie wykonanymi powierzchniami bazowymi. Takie imadła są szczególnie przydatne przy produkcji seryjnej, wykonywaniu przyrządów, części maszyn oraz detali wymagających powtarzalnych wymiarów.

Dobrym rozwiązaniem są również imadła z możliwością zastosowania szczęk wymiennych. Pozwala to łatwiej dopasować mocowanie do konkretnego kształtu elementu, ograniczyć ślady na powierzchni i poprawić stabilność przy nietypowych detalach.

Imadło stałe czy obrotowe?

Imadło stałe jest najczęściej wybierane do precyzyjnej obróbki. Ma prostszą konstrukcję, dużą sztywność i łatwiej utrzymać jego ustawienie względem osi frezarki. Dobrze sprawdza się przy seryjnej pracy, frezowaniu płaszczyzn, rowków, otworów i elementów wymagających powtarzalnego bazowania.

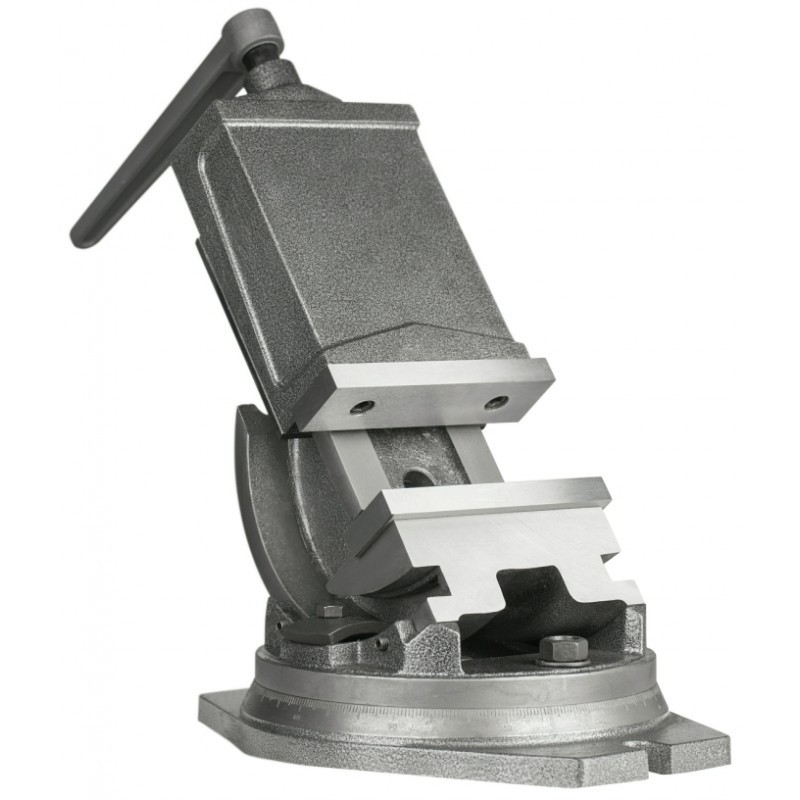

Imadło obrotowe umożliwia ustawienie detalu pod wybranym kątem. Jest przydatne przy frezowaniu skosów, wykonywaniu elementów wielokątnych oraz obróbce wymagającej częstej zmiany położenia materiału. Ułatwia wykonanie części operacji bez dodatkowego przezbrajania stanowiska.

Trzeba jednak pamiętać, że podstawa obrotowa zwiększa wysokość całego zestawu. Może też nieznacznie zmniejszać sztywność w porównaniu z klasycznym imadłem stałym. Dlatego w produkcji wymagającej wysokiej dokładności często stosuje się imadła bez obrotnicy, a kąty ustawia się za pomocą przyrządów, płytek kątowych lub osobnego mocowania.

Montaż na stole frezarki

Imadło powinno być pewnie zamocowane do stołu roboczego. Najczęściej wykorzystuje się śruby teowe, nakrętki do rowków teowych oraz elementy ustalające. Przed montażem należy oczyścić powierzchnię stołu i podstawę imadła z wiórów, pyłu oraz pozostałości chłodziwa.

Nawet niewielki wiór pod podstawą może wpłynąć na ustawienie imadła i pogorszyć dokładność obróbki. Po zamocowaniu warto sprawdzić ustawienie szczęki stałej za pomocą czujnika zegarowego, szczególnie przy pracach wymagających zachowania osiowości albo powtarzalnego położenia detalu.

W produkcji seryjnej przydatne mogą być kołki ustalające, listwy bazujące lub stałe punkty referencyjne na stole. Dzięki temu imadło można szybciej ponownie ustawić po demontażu, a operator ogranicza czas przezbrojenia stanowiska.

Na co zwrócić uwagę przed zakupem?

Przed wyborem konkretnego modelu warto porównać kilka parametrów technicznych i użytkowych:

• szerokość szczęk i maksymalne rozwarcie,
• wysokość imadła oraz wpływ na przestrzeń roboczą,
• sztywność korpusu i sposób prowadzenia szczęki ruchomej,
• dokładność wykonania powierzchni bazowych,
• możliwość stosowania szczęk wymiennych lub miękkich,
• sposób montażu na stole frezarki,
• dopasowanie do rodzaju materiałów i typowych detali.

Warto również sprawdzić dostępność szczęk, śrub, elementów mocujących i części zamiennych. Imadło pracuje w trudnych warunkach, dlatego możliwość serwisowania i wymiany zużytych elementów ma praktyczne znaczenie dla ciągłości pracy warsztatu.

Podsumowanie

Wybierając imadło maszynowe do frezarki, należy zwrócić uwagę na szerokość szczęk, maksymalne rozwarcie, sztywność, wysokość konstrukcji oraz dokładność wykonania. Ważne jest również dopasowanie imadła do wielkości frezarki i rodzaju obrabianych detali.

Do precyzyjnej, powtarzalnej obróbki najlepiej sprawdzi się stabilne imadło stałe. Przy bardziej złożonych operacjach warto rozważyć model obrotowy lub zastosowanie dodatkowych szczęk i przyrządów mocujących. Dobrze dobrane imadło zwiększa bezpieczeństwo, poprawia jakość frezowania i pozwala w pełni wykorzystać możliwości maszyny.
