Centrum CNC – pionowe, poziome czy bramowe?

Centrum obróbcze CNC pozwala wykonywać frezowanie, wiercenie, gwintowanie i obróbkę złożonych detali w jednym zamocowaniu. Wybór odpowiedniej maszyny ma bezpośredni wpływ na dokładność, wydajność, koszt jednostkowy detalu oraz organizację całej produkcji. Najczęściej porównuje się trzy rozwiązania: pionowe centrum CNC, poziome centrum CNC oraz centrum bramowe CNC.

Każdy typ maszyny ma inne zastosowanie. Model pionowy jest najbardziej uniwersalny i popularny w warsztatach oraz zakładach produkcyjnych. Centrum poziome sprawdza się przy seryjnej obróbce detali z wielu stron. Maszyna bramowa jest przeznaczona do dużych, ciężkich i długich elementów, których nie da się wygodnie obrabiać na klasycznej maszynie pionowej.

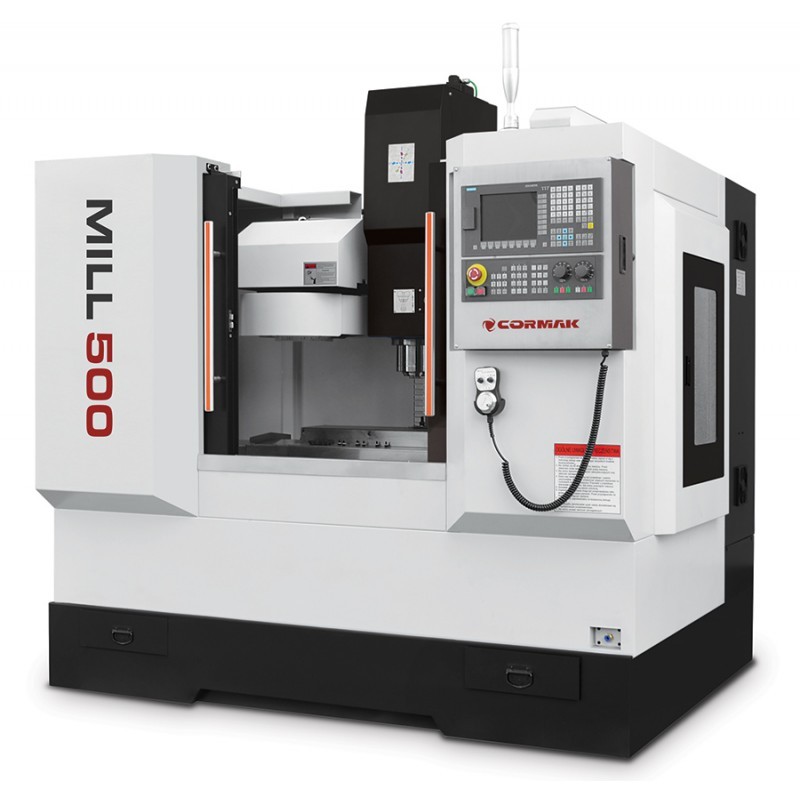

Pionowe centrum CNC – najbardziej uniwersalny wybór

Pionowe centrum CNC ma wrzeciono ustawione pionowo względem stołu roboczego. Narzędzie pracuje od góry, a detal jest mocowany na stole. Taka konstrukcja jest prosta w obsłudze, dobrze znana operatorom i stosunkowo łatwa do wdrożenia w produkcji.

To najczęstszy wybór dla firm, które wykonują różne detale: płyty, korpusy, formy, części maszyn, uchwyty, elementy aluminiowe i stalowe. Pionowe centrum dobrze sprawdza się przy frezowaniu płaszczyzn, kieszeni, rowków, otworów i gwintów.

Zaletą jest dobra widoczność strefy obróbki. Operator łatwo kontroluje mocowanie, narzędzie i przebieg programu. Maszyna zajmuje też zwykle mniej miejsca niż centrum poziome lub bramowe o podobnym polu roboczym, dlatego dobrze sprawdza się w zakładach o ograniczonej powierzchni hali.

Kiedy wybrać pionowe centrum CNC?

• produkcja jest zróżnicowana,
• detale mają małe lub średnie gabaryty,
• firma realizuje krótkie i średnie serie,
• ważna jest uniwersalność maszyny,
• zakład potrzebuje dobrego stosunku ceny do możliwości.

Ograniczeniem może być odprowadzanie wiórów. Przy głębokich kieszeniach i intensywnej obróbce wióry mogą gromadzić się na detalu. Wymaga to odpowiedniego chłodzenia, transportera wiórów, przedmuchu albo przerw technologicznych. Przy bardzo dużej liczbie podobnych detali pionowe centrum może być mniej wydajne niż centrum poziome z paletyzacją.

Poziome centrum CNC – do wydajnej produkcji seryjnej

Poziome centrum CNC ma wrzeciono ustawione poziomo. Detal najczęściej mocuje się na stole obrotowym, palecie lub specjalnym przyrządzie. Taka konstrukcja umożliwia obróbkę kilku stron elementu bez częstego przekładania detalu.

Największą zaletą jest wydajność. Maszyna pozioma dobrze sprawdza się przy produkcji seryjnej, gdzie liczy się krótki czas cyklu, powtarzalność i ograniczenie liczby zamocowań. Dzięki stołowi obrotowemu można wykonać wiele operacji w jednym ustawieniu, co zmniejsza ryzyko błędów pozycjonowania.

Poziome centrum lepiej radzi sobie również z odprowadzaniem wiórów. Wióry naturalnie opadają poza strefę skrawania, co pomaga utrzymać stabilne warunki obróbki. Ma to duże znaczenie przy frezowaniu głębokich kieszeni, obróbce żeliwa, aluminium oraz detali korpusowych.

Kiedy wybrać poziome centrum CNC?

• produkcja jest seryjna,
• detal wymaga obróbki z kilku stron,
• liczy się skrócenie czasu cyklu,
• ważna jest powtarzalność wymiarów,
• firma korzysta z przyrządów, stołów obrotowych lub paletyzacji.

Minusem jest wyższy koszt zakupu i wdrożenia. Maszyna pozioma wymaga dobrze przygotowanej technologii, odpowiednich uchwytów, oprzyrządowania i większego doświadczenia przy programowaniu. Najlepiej sprawdza się tam, gdzie powtarzalność produkcji pozwala wykorzystać jej potencjał.

Centrum bramowe CNC – do dużych i ciężkich detali

Centrum bramowe CNC ma konstrukcję opartą na bramie przesuwającej się nad stołem roboczym. Taki układ pozwala obrabiać duże, długie i ciężkie elementy, których nie da się wygodnie zamocować na klasycznym centrum pionowym.

Maszyny bramowe są wykorzystywane przy obróbce płyt, form, konstrukcji stalowych, elementów maszyn, części dla przemysłu ciężkiego i dużych komponentów aluminiowych. Sprawdzają się tam, gdzie kluczowe są pole robocze, sztywność, nośność stołu oraz możliwość pracy z detalem o dużej masie.

Kiedy wybrać centrum bramowe?

• obrabiane są duże gabaryty,
• detal jest ciężki i trudny do przemieszczania,
• wymagane jest długie pole robocze,
• produkcja dotyczy form, płyt lub konstrukcji,
• zwykłe centrum CNC ma zbyt mały stół albo zbyt mały przejazd osi.

Tego typu maszyna wymaga odpowiedniego miejsca w hali, właściwego fundamentu i przemyślanej logistyki załadunku. Trzeba uwzględnić transport detalu, dostęp suwnicy, miejsce na operatora oraz strefę bezpiecznej pracy. Przy dużych elementach sama maszyna to tylko część procesu — równie ważne są mocowanie, bazowanie i sposób kontroli wymiarów.

Jak dobrać centrum CNC do produkcji?

Najpierw należy określić typowe detale. Ważne są ich wymiary, masa, materiał, liczba operacji i wymagana dokładność. Nie warto dobierać maszyny wyłącznie pod największy detal, jeśli pojawia się on sporadycznie. Lepszym rozwiązaniem jest dopasowanie centrum do większości codziennej produkcji, z rozsądnym zapasem na przyszłe zlecenia.

Drugim krokiem jest analiza liczby zamocowań. Jeżeli detal wymaga obróbki z wielu stron, centrum poziome może skrócić czas pracy i poprawić dokładność. Jeżeli większość operacji odbywa się od góry, centrum pionowe będzie prostsze, tańsze we wdrożeniu i bardziej uniwersalne.

Przy dużych płytach, formach i konstrukcjach należy rozważyć centrum bramowe. W tym przypadku kluczowe są pole robocze, sztywność maszyny, nośność stołu, przejazdy osi oraz sposób podawania detalu.

Znaczenie mają także magazyn narzędzi, moc wrzeciona, zakres obrotów, chłodzenie, system sterowania, transporter wiórów i możliwość automatyzacji. W produkcji seryjnej warto uwzględnić sondę pomiarową, paletyzację, automatyczny pomiar narzędzia oraz stabilne oprzyrządowanie.

Najczęstsze błędy przy wyborze centrum CNC

Częstym błędem jest wybór maszyny wyłącznie na podstawie pola roboczego. Duży stół nie zastąpi sztywności konstrukcji, odpowiedniego wrzeciona, właściwego magazynu narzędzi i dobrze przygotowanego procesu technologicznego.

Drugim błędem jest pomijanie czasu przezbrojenia. W produkcji krótkoseryjnej szybkie mocowanie i łatwe ustawienie programu mogą mieć większe znaczenie niż maksymalna wydajność skrawania. W produkcji seryjnej odwrotnie — liczy się stabilny cykl, powtarzalność i możliwość pracy z przyrządami.

Nie należy też ignorować odprowadzania wiórów, chłodzenia i dostępu serwisowego. Centrum CNC pracuje jako część większego systemu produkcyjnego, dlatego trzeba uwzględnić także miejsce na narzędzia, oprzyrządowanie, surowiec, odbiór detali i kontrolę jakości.

Podsumowanie

Pionowe centrum CNC jest najlepszym wyborem dla firm szukających uniwersalnej maszyny do zróżnicowanej produkcji. Poziome centrum CNC sprawdzi się przy seryjnej obróbce detali z kilku stron i tam, gdzie liczy się maksymalna wydajność. Centrum bramowe CNC jest przeznaczone do dużych, ciężkich i długich elementów.

Dobór maszyny powinien wynikać z realnych potrzeb zakładu: gabarytów detali, liczby operacji, materiału, wymaganej dokładności i planowanej skali produkcji. Dobrze dobrane centrum CNC skraca czas obróbki, ogranicza błędy mocowania i zwiększa powtarzalność gotowych części.
