Die Abkantpressen von CORMAK sind fortschrittliche Maschinen, die dank optimal abgestimmten Stempeln und Matrizen ein präzises Biegen von Blechen ermöglichen. Unser Angebot umfasst Modelle mit der Steuerung DELEM DA-53TX als Standard sowie optional Steuerungen DELEM DA53T, DA-58T, DA-66T, DA-69T und CYBELEC 12. Diese bieten eine breite Palette an Funktionen, die die Durchführung der anspruchsvollsten Biegeaufgaben ermöglichen.

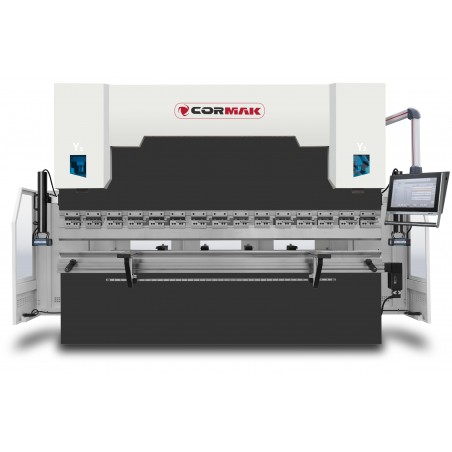

Die dargestellte Konfiguration ist die von unseren Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Lösung für die Serienproduktion
Hauptmerkmale:
Vordere Auflagen: 2 Stück auf Linearführungen, die Stabilität während der Biegeoperation gewährleisten
Regelung der Achsen Y1, Y2: automatisch
Einstellung des Hinteranschlags (Achse X): Servoantrieb mit Encodern
Einstellung der R-Achse: Servoantrieb mit Encodern
Verfügbare Konfigurationen passen wir individuell an die Produktionsanforderungen und die Art der bearbeiteten Werkstücke an – die Maschinenspezifikation wird nach Einsatzgebiet und technologischen Anforderungen abgestimmt.
Technische Daten
Max. Blechstärke (S235)
bis 6,0 mm
Nennpresskraft
1250 kN
Maximale Biegelänge
2500 mm
Ausladung (Ständer)
320 mm
Max. Hub des Oberbalkens
120 mm
Max. Öffnungshöhe
390 mm
Abstand zwischen den Ständern
2000 mm
Hinteranschlag-Verfahrweg
600 mm
Antriebsleistung
7,5 kW
Länge
2650 mm
Breite
1550 mm
Höhe
2400 mm
Gewicht
6200 kg
Automatische Verstellung des Hinteranschlags (Achse X) sowie der R-Achse (optional manuell). Die R-Achse erleichtert das Biegen größerer Radien, z. B. im Schrittbiegesystem.
Optional: Verstellung der Finger in den Achsen Z1, Z2, R1, R2, X1, X2 über Servomotoren.
Damit das Ergebnis des Schrittbiegens zufriedenstellend ist, sind bestimmte Berechnungen erforderlich, die jedoch Kenntnisse der wichtigsten Biegeparameter voraussetzen – dazu gehören:
Bogenlänge – Abstand zwischen den Enden der Biegelinie, gemessen an der Innenseite der Biegung;
Anzahl der Biegungen – Anzahl der Einzelbiegungen, die erforderlich sind, um einen bestimmten Radius zu erzielen; je mehr Biegungen, desto kleiner der Einzelwinkel und desto glatter der Bogen;
Abstand zwischen den Biegungen – Abstand zwischen den einzelnen während des Prozesses ausgeführten Biegungen.
Auch wenn der gesamte Prozess des Schrittbiegens recht komplex erscheinen mag, sind die bei CORMAK erhältlichen Maschinen und Steuerungen so weit entwickelt, dass sie den Bediener in vielen Aspekten vollständig entlasten.
Automatische Bombierung
Sorgt über die gesamte Biegelänge hinweg für einen gleichbleibenden Biegewinkel – (Option)
Manuelle Bombierung (Option)
Sorgt über die gesamte Biegelänge hinweg für einen gleichbleibenden Biegewinkel – (Option)
Hochwertige Komponenten:
Elektrische Komponenten von Schneider / Delta / Eaton
Steuerung und Funktionalität:
DELEM DA-53TX
Ausgestattet mit einem 15-Zoll-Touchscreen auf einem schwenkbaren Arm, ermöglicht freie Arbeit im gesamten Arbeitsbereich
Fortschrittliche Programmieralgorithmen mit automatischer Berechnung der Biegesekvenzen
Steuerung von bis zu vier Achsen für komplexere Operationen
Kompatibilität mit zahlreichen CNC Abkantpressen
Option: Erstellung von Biegeteilenzeichnungen direkt am Steuerungsdisplay /2D/
Option: Programmerstellung auf Basis der eingegebenen Produktzeichnung /2D/
Option: Arbeiten an der Maschine mit 2D-Echtzeitansicht der Biegesekvenzen
Optional sind auch folgende DELEM Steuerungen verfügbar: DA-53T+2D,DA-66T, DA-69T oder CYBELEC 12
DA-53T+2D
Display
10,1" TFT LCD Touchscreen
Farbdisplay
Externe Software
Offline-Lizenz Profile-53TL (Erstellung von Biegesekvenzen am PC)
System
Betriebssystem Windows
200 MHz Prozessor
1 GB interner Speicher
Bedienbefehle auf Deutsch
Steuerungslogik, die Kollisionen der einzelnen Achsen ausschließt
Funktionen
Stempel- und Matrizenbibliothek /30 Stempel & 60 Matrizen/ – textliche und grafische Bibliothek
Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
Materialdatenbank mit der Möglichkeit, neue Materialien hinzuzufügen
Erstellung von Biegeteilezeichnungen direkt auf dem Steuerungsdisplay /2D/
Automatische Programmerstellung auf Basis der Produktzeichnung /2D/
Arbeiten an der Maschine mit 2D-Echtzeitansicht der Biegesekvenzen
2D-Simulation mit Kollisionsanzeige /Schritt-für-Schritt/
Warnmeldungen, z. B. bei Überschreiten der Werkzeugbelastung
Möglichkeit, die Reihenfolge der Biegungen zu ändern und einzelne Programmschritte zu modifizieren
Eingabe und Speicherung von Korrekturen im Speicher
Bibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
Text- und Grafikbibliothek
Programmbibliothek mit grafischer Vorschau und Produktkatalogisierung
Materialdatenbank mit der Möglichkeit, neue Materialien hinzuzufügen
Erstellung von Biegeteilezeichnungen direkt auf dem Steuerungsdisplay /2D/
Programmerstellung basierend auf der Produktzeichnung /2D/
Arbeiten an der Maschine mit 2D-Echtzeitansicht der Biegesekvenzen
2D-Simulation mit Kollisionsanzeige /Schritt-für-Schritt/
Warnmeldungen, z. B. bei Überschreiten der Werkzeugbelastung
Änderung der Biegenreihenfolge, Modifikation einzelner Schritte und Speicherung von Korrekturen
Manueller Arbeitsmodus
Manuelle Positionierung der Hinteranschlagachsen
Automatische Berechnung des Hubs des Oberbalkens
Automatische Berechnung der Biegekraft
Automatische Berechnung der Hinteranschlag-Position
Automatische Berechnung des Innenradius und der Platinenabwicklung
Backup-Möglichkeit für Produkte und Werkzeuge
USB-Anschluss
DA-66T
Display
17” TFT LCD Touchscreen
Farbdisplay
Externe Software
Stationslizenz LITE T2D (Erstellung von Biegesekvenzen am PC)
System
Intuitive Steuerung mit deutschen Befehlen
Stabiles Betriebssystem Windows CE
Arbeitsspeicher 64 MB
Maximale Anzahl Programme: 1000 /1 GB/
Maximale Schrittwiederholung: 99
Funktionen
Erstellung von Biegeteilezeichnungen direkt am Steuerungsdisplay (2D)
Automatische Programmerstellung auf Basis der Produktzeichnung (2D)
Automatische Berechnung von Hub und Biegekraft je nach Material
Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm
3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
Automatisches Einstellen der Anschlagfinger nach ausgewähltem Werkzeugsegment
Kollisionsmeldungen Werkzeug/Material
Warnmeldungen bei Überschreiten der zulässigen Presskraft
Änderung der Biegenreihenfolge möglich
Automatische Berechnung der Platinenabwicklung
Korrekturen einzelner Programmschritte möglich
Manuelle Steuerung der Hinteranschlagachsen über Handrad
Manueller Modus möglich
Materialdatenbank
Stempel- und Matrizenbibliothek
Programmbibliothek mit grafischer Vorschau und Katalogfunktion
Hub- und Betriebsstundenzähler
USB-Anschluss
Backup-Möglichkeit für Produkte und Werkzeuge
DA-69T
Display
17” TFT LCD Touchscreen
Farbdisplay
Externe Software
Stationslizenz LITE T3D (Erstellung von 3D-Biegesekvenzen am PC)
System
Intuitive Steuerung mit deutschen Befehlen
Stabiles Betriebssystem Windows CE
Arbeitsspeicher 64 MB
Maximale Anzahl Programme: 1000 /1 GB/
Maximale Schrittwiederholung: 99
Funktionen
Import von DXF-Dateien
Import von 3D-Funktionen in IGES & SAT aus LITE T3D
Erstellung von 3D-Biegeteilezeichnungen am Display
Automatische Programmerstellung auf Basis der Produktzeichnung (3D)
Automatische Berechnung von Hub und Biegekraft
Automatische Einstellung des Hinteranschlags
3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
CYBELEC 12
Display
12” TFT LCD Touchscreen
Farbdisplay
System
Intuitive Steuerung mit deutschen Befehlen
Stabiles Betriebssystem Windows CE
Maximale Anzahl Stempel: 100
Maximale Anzahl Matrizen: 100
Maximale Anzahl Programme: 300
Maximale Schrittwiederholung: 24
Maximale Anzahl Materialien: 10
Funktionen
Benutzerfreundliche HMI-Oberfläche
2D-Profilzeichnung und 3D-Visualisierung
Automatische Biegesequenzen
Höchste Biegepräzision durch fortschrittliche Algorithmen
Tandem-Betrieb
Werkzeugimport
Vor- und Nachbiegen
Unterstützung der Winkelmessung
Barcode-Scanner-Unterstützung
Industrie 4.0 konfigurierbar
Die Maschine vereint modernste Technologie mit einfacher Bedienung und ist somit die ideale Wahl sowohl für präzise manuelle Arbeiten als auch für effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Sicherheitslösungen garantieren Zuverlässigkeit und Arbeitssicherheit.
Sicherheit
Lasersicherheitssystem
Bei uns serienmäßig – ein erstklassiges Lasersicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an Sicherheit! Hydraulische Verbindungen und Sicherheitsventile höchster Qualität – entwickelt in Europa.
Achtung vor Pseudo-Sicherheiten wie Lichtschranken oder einfache Vorhänge – sie erfüllen nicht die CE-Normen und gefährden die Gesundheit der Mitarbeiter. Als Arbeitgeber tragen Sie die Verantwortung!
CE-konforme Schutzeinrichtungen
Ergonomie und zusätzliche Features:
Mobiler Controller auf Schwenkarm
LED-Beleuchtung für mehr Komfort und Sicherheit
Frontstützen auf Linearführungen
Mitlaufende Stützen (optional)
SCO – Öl-Kühlsystem
Serienmäßig ausgestattet: das System garantiert stabile Arbeitsparameter auch bei langem, kontinuierlichem Betrieb.
Werkzeugaufnahme:
Standardmäßig geteilte Vierfach-V-Matrizen und geteilte gehärtete Stempel
Stempel seitlich einsetzbar, fixiert mit Schrauben
Auswahl der Matrizen und Stempel
Für das Endergebnis ist die richtige Auswahl von Matrize und Stempel entscheidend. CNC Abkantpressen von CORMAK messen den Biegevorgang in Echtzeit und korrigieren automatisch eventuelle Abweichungen.
Schulung und Maschineninbetriebnahme
Möglichkeit einer Schulung und Inbetriebnahme der Maschine durch einen Cormak-Techniker (nach individueller Kalkulation).
Telefonische Beratung mit einem Spezialisten
Sie können jederzeit auf die Unterstützung eines Fachmanns zählen.
Zusammenarbeit und Garantie
24 Monate Garantie
Die Maschine ist fabrikneu
Garantie- und Nachgarantieservice durch den Verkäufer
Gemäß der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates vom
4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) geben wir unsere
WEEE-Registrierungsnummern an:
Für elektrische und elektronische Geräte - DE 21575442
Für Batterien - DE 35169680
Hersteller: Cormak
CORMAK JERZY ZALEWSKI Straße: Brzeska 120, 08-110 Siedlce, Polen
