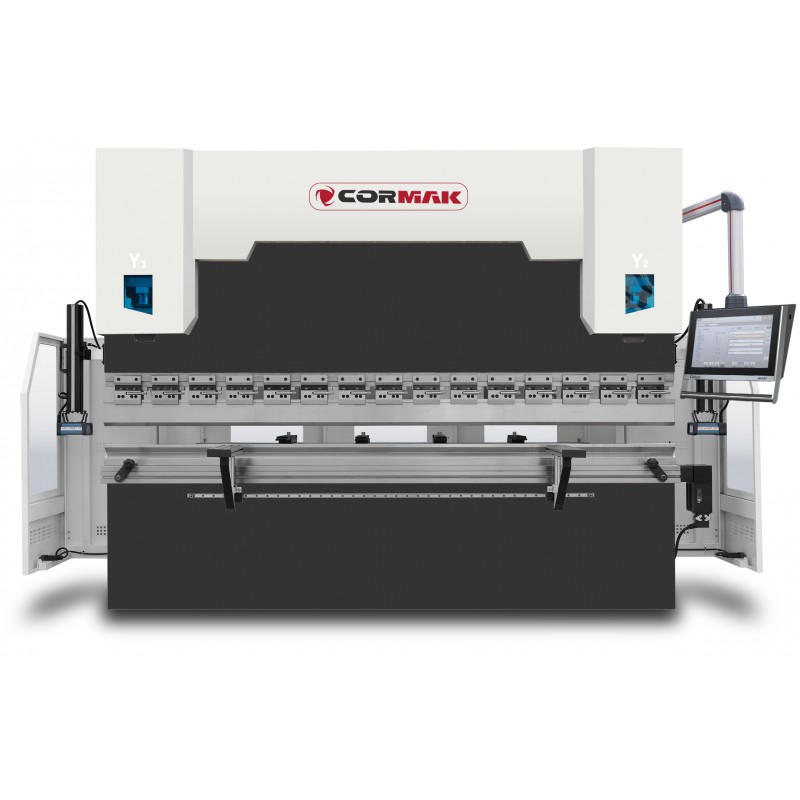

Abkantpressen der Marke CORMAK sind fortschrittliche Maschinen, die dank passend ausgewählter Stempel und Matrizen ein präzises Biegen von Blechen ermöglichen. Unser Angebot umfasst Modelle mit Steuerungen standardmäßig DELEM DA-53TX sowie optional DELEM DA53T, DA-58T, DA-66T, DA69T und CYBELEC 12, die einen breiten Funktionsumfang für die Umsetzung selbst anspruchsvollster Biegeaufgaben bieten.
Um die VIES-Gruppe nutzen zu können, müssen Sie über eine Umsatzsteuer-Identifikationsnummer verfügen.
inkl. MwSt.
109.470,00 €
anleitung auf Polnisch
Service
Garantie 12/24 Monate
Lieferung Frei
Die präsentierte Konfiguration ist die von Kunden am häufigsten gewählte Ausstattung – eine bewährte und effiziente Wahl für die Serienproduktion
Haupteigenschaften:
Vordere Auflagen: 2 Stück auf Linearführungen, die während der Biegeoperationen Stabilität gewährleisten
Achsen Y1, Y2: automatisch
Hinteranschlag (Achse X): automatisch
Achse R: automatisch
Automatische Kompensation der Durchbiegung
Zweiseitige Stempelaufnahme: Schnellspannsystem vom Typ AMADA, ermöglicht schnelle Werkzeugwechsel
Verfügbare Konfigurationen passen wir an Produktionsbedarf und Werkstücktypen an – die Maschinenspezifikation wird individuell im Hinblick auf Anwendung und technologische Anforderungen festgelegt.
Technische Parameter
Max. Blechdicke beim Biegen (S235)
bis 14,0 mm
Nennpresskraft
4.000 kN
Maximale Biegelänge
4.000 mm
Ausladung (Hals)
400 mm
Max. Hub der Oberwange
300 mm
Max. Öffnungshöhe
600 mm
Abstand zwischen den Ständern
3.200 mm
Rückzug des Hinteranschlags
600 mm
Motorleistung
30,0 kW
Länge
4.100 mm
Breite
2.050 mm
Höhe
3.300 mm
Gewicht
18.700 kg
Automatische Einstellung des Rückzugs der Hinteranschläge (Achse X) sowie der Achse R (optional manuell). Die Achse R erleichtert das Biegen größerer Radien, z. B. im Step-Bending-Verfahren.
Optional Fingerverstellung auf den Achsen Z1, Z2, R1, R2, X1, X2 mit Servomotoren.
Damit das Ergebnis des schrittweisen Biegens zufriedenstellend ist, sind bestimmte Berechnungen notwendig, die jedoch die Kenntnis einiger der wichtigsten, mit dem Biegeprozess verbundenen Parameter erfordern – dies sind:
Bogenlänge – Abstand zwischen den Enden der gebogenen Blechkurve, gemessen an der Innenseite der Biegung;
Anzahl der Biegungen – Anzahl der Einzelbiegungen, die ausgeführt werden müssen, um ein Blech mit einem bestimmten Radius zu erhalten; je größer die Anzahl der Biegungen, desto kleiner der Einzelbiegewinkel und desto glatter der Bogen;
Abstand zwischen den Biegungen – Abstand zwischen den einzelnen Biegungen im Prozess.
Auch wenn der gesamte Step-Bending-Prozess auf den ersten Blick komplex erscheinen mag, sind die bei CORMAK verfügbaren Maschinen und Softwares so weit fortgeschritten, dass sie den Bediener in vielen Punkten vollständig entlasten.
Automatische Kompensation der Durchbiegung
Gewährleistet über die gesamte Biegelänge einen konstanten Biegewinkel – (Option)
Manuelle Kompensation der Durchbiegung (Option)
Gewährleistet über die gesamte Biegelänge einen konstanten Biegewinkel – (Option)
Hochwertige Komponenten:
Elektrische Komponenten von Schneider/Delta/Eaton
Steuerung und Funktionalität:
DELEM DA-58T
ausgestattet mit einem 10-Zoll-Touchscreen, montiert auf einem Schwenkarm, der freie Arbeit im gesamten Arbeitsbereich der Maschine ermöglicht
Programmierbarkeit: Möglichkeit zur Speicherung von bis zu 2.000 Programmen mit jeweils 30 Schritten – flexible Anpassung an unterschiedliche Aufgaben
Ergonomische Bedienung: intuitives Menü mit englischen Abkürzungen erleichtert den schnellen Einstieg
Optional sind auch folgende DELEM-Steuerungen erhältlich DA-53T+2D,DA-66Tsowie DA-69T, oder CYBELEC 12
DA-53T+2D
Anzeige
10,1" Touch-TFT-LCD
farbig
Externe Software
Offline-Einzelplatzlizenz Profile-53TL (Erstellung von Biegesequenzen am PC)
System
Betriebssystem Windows
Prozessor 200 MHz
interner Speicher 1 GB
logische Steuerung zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
Werkzeugbibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/ – beschreibend und grafisch
Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
Materialdatenbank /Möglichkeit, neue Materialien hinzuzufügen/
Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung /2D/
Programmerstellung auf Basis der Produktzeichnung /2D/
Betrieb an der Maschine mit 2D-Echtzeitvorschau der Biegesequenz
2D-Biegesimulation mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
Möglichkeit, die Reihenfolge der Biegungen zu ändern und einzelne Programmschritte zu modifizieren
Möglichkeit, Korrekturen einzugeben und im Speicher zu sichern
Möglichkeit zum manuellen Betrieb
Manuelle Positionierung der einzelnen Hinteranschlagachsen
logische Steuerung zur Kollisionsvermeidung der Achsen X, R, Y1, Y2
Automatische Berechnung des Hubs der Oberwange
Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
Automatische Berechnung der Hinteranschlagposition
Automatische Berechnung des Innenradius und der Abwicklung
Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
USB-Port
DA-58T
Anzeige
15" Touch-TFT-LCD
farbig
Externe Software
Offline-Einzelplatzlizenz Profile-53TL (Erstellung von Biegesequenzen am PC)
System
Betriebssystem Windows
Prozessor 200 MHz
Arbeitsspeicher 4 MB
max. Anzahl Programme: 9.999 (max. 25 Schritte)
max. Schrittwiederholungen: 99
logische Steuerung zur Kollisionsvermeidung der Arbeitsachsen
Funktionen
Werkzeugbibliothek für Stempel und Matrizen /30 Stempel & 60 Matrizen/
beschreibende und grafische Bibliothek
Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
Materialdatenbank /Möglichkeit, neue Materialien hinzuzufügen/
Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung /2D/
Programmerstellung auf Basis der Produktzeichnung /2D/
Betrieb an der Maschine mit 2D-Echtzeitvorschau der Biegesequenz
2D-Biegesimulation mit Kollisionsvorschau /Schritt-für-Schritt-Simulation/
Warnmeldungen /z. B. bei Überschreitung der Werkzeugfestigkeit/
Möglichkeit, die Reihenfolge der Biegungen zu ändern, einzelne Programmschritte zu modifizieren sowie Korrekturen einzugeben und zu speichern
Möglichkeit zum manuellen Betrieb
Manuelle Positionierung der einzelnen Hinteranschlagachsen; logische Steuerung zur Kollisionsvermeidung der Achsen X, R, Y1, Y2
Automatische Berechnung des Hubs der Oberwange
Automatische Berechnung der Biegekraft in Abhängigkeit vom Material
Automatische Berechnung der Hinteranschlagposition
Automatische Berechnung des Innenradius und der Abwicklung
Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
USB-Port
Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-66T
Anzeige
17" Touch-TFT-LCD
farbig
Externe Software
Einzelplatzlizenz LITE T2D (Erstellung von Biegesequenzen am PC)
System
intuitive Steuerung
stabiles Betriebssystem Windows CE
Arbeitsspeicher 64 MB
max. Anzahl Programme: 1.000 /1 GB/
max. Schrittwiederholungen: 99
Funktionen
Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung (2D)
Automatische Programmerstellung auf Basis der Produktzeichnung (2D)
Automatische Berechnung des Hubs sowie der Biegekraft in Abhängigkeit vom Material
Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm; 3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
Automatische Positionierung der Hinteranschlagfinger hinter dem angegebenen Segment von Stempel und Matrize
Kollisionsmeldungen Werkzeug/Material
Warnmeldungen bei Überschreitung der zulässigen Werkzeugpresskraft
Möglichkeit, die Reihenfolge der Biegungen zu ändern
Automatische Abwicklungsberechnung
Korrektur einzelner Programmschritte möglich
Möglichkeit, die Reihenfolge der Biegungen zu ändern und einzelne Programmschritte zu korrigieren
Manuelle Steuerung der einzelnen Hinteranschlagachsen (Navigationsknopf)
Möglichkeit zum manuellen Betrieb
Materialdatenbank
Werkzeugbibliothek für Stempel und Matrizen
Programmbibliothek mit Grafikvorschau und Produktkatalogisierung
Hub- und Betriebsstundenzähler
USB-Port
Möglichkeit zur Erstellung von Backups für Produkte und Werkzeuge
DA-69T
Anzeige
17" Touch-TFT-LCD
farbig
Externe Software
Einzelplatzlizenz LITE T3D (Erstellung von Biegesequenzen am PC)
System
intuitive Steuerung
stabiles Betriebssystem Windows CE
Arbeitsspeicher 64 MB
max. Anzahl Programme: 1.000 /1 GB/
max. Schrittwiederholungen: 99
Funktionen
DXF-Import
3D-Import in IGES & SAT aus dem Programm LITE T3D
Erstellung einer Zeichnung des Biegeteils auf dem Display der Steuerung (3D)
Automatische Programmerstellung auf Basis der Produktzeichnung (3D)
Automatische Berechnung des Hubs sowie der Biegekraft in Abhängigkeit vom Material
Automatische Einstellung des Hinteranschlags gemäß Biegeprogramm
3D-Visualisierung des Biegeprozesses (Schritt-für-Schritt-Simulation)
Die Maschine vereint fortschrittliche Technologie mit einfacher Bedienung und ist damit ideal sowohl für präzise manuelle Aufgaben als auch für eine effiziente Serienfertigung. Hochwertige Komponenten und fortschrittliche Schutzsysteme gewährleisten Zuverlässigkeit sowie Sicherheit.
Sicherheit
Laser-Sicherheitssystem
Bei uns standardmäßig: ein erstklassiges Laser-Sicherheitssystem, das den Bediener schützt und den Biegeprozess mehr als doppelt so schnell macht.
Wir sparen nicht an der Sicherheit! Hochwertige Hydraulikverbindungen und Sicherheitsventile.
Achtung vor Pseudo-Schutzsystemen wie Toren oder Lichtvorhängen – sie sind nicht CE-konform und gefährden die Gesundheit der Mitarbeiter. Als Arbeitgeber tragen Sie die Verantwortung!
CE-konforme Schutzeinrichtungen
Ergonomie und zusätzliche Features:
Mobiler Controller am Schwenkausleger
LED-Beleuchtung: erhöht Komfort und Sicherheit
Auflagen auf Linearführungen
Nachlaufende Auflagen (Option)
Nachlaufende Auflagen auf Servomotoren ermöglichen das Biegen von großformatigen Blechen; sie heben das Blech im Biegemoment an, damit der Bogen nicht verzieht und der vorgegebene Winkel gehalten wird.
Wir legen großen Wert auf die Sicherheit unserer Kunden und ihrer Teams. Daher sind unsere Abkantpressen mit einer Reihe fortschrittlicher Schutzeinrichtungen ausgestattet. Dazu gehören deutliche Kennzeichnungen, seitliche Schutzabdeckungen, hintere Sicherheitstür und leicht zugängliche Not-Aus-Schalter.
Jede Maschine wird mit einer klaren und detaillierten Betriebsanleitung geliefert.
Eine CE-Erklärung allein bedeutet nicht automatisch Sicherheit. Wichtig sind die tatsächlich verbauten Systeme!
SCO – Ölkühlsystem
Bei uns im Standard: ein System, das die Stabilität der Maschinenparameter auch bei langer, kontinuierlicher Nutzung gewährleistet.
Werkzeugaufnahme – Stempel und Matrizen:
Standardmäßig geteilte, mehrnutzige Vierseiten-Matrizen sowie geteilte Stempel
Das Basissystem der CORMAK-Abkantpressen ist das manuelle System vom Typ AMADA (europäisch), das schnelle Werkzeugwechsel ermöglicht
Die Stempel werden seitlich an der Maschine montiert und mittels Schrauben geklemmt
Auswahl von Matrize und Stempel
Für das Endergebnis ist die passende Werkzeugwahl – Matrize und Stempel – entscheidend. CORMAK-Abkantpressen messen kontinuierlich während des Biegens und können z. B. Abweichungen im Prozess korrigieren, um ein möglichst optimales Ergebnis zu erzielen.
Je nach Presskraft können geteilte Stempel und Matrizen unterschiedliche Längen haben.
Schulung und Maschineninbetriebnahme
Möglichkeit einer Schulung und Inbetriebnahme der Maschine durch einen Cormak-Techniker (nach individueller Kalkulation).
Telefonische Beratung durch einen Spezialisten
Sie können jederzeit auf die Unterstützung eines Spezialisten zählen.
Zusammenarbeitsbedingungen
24 Monate Garantie.
Die Maschine ist fabrikneu
Garantie- und Nachgarantieservice durch den Verkäufer
