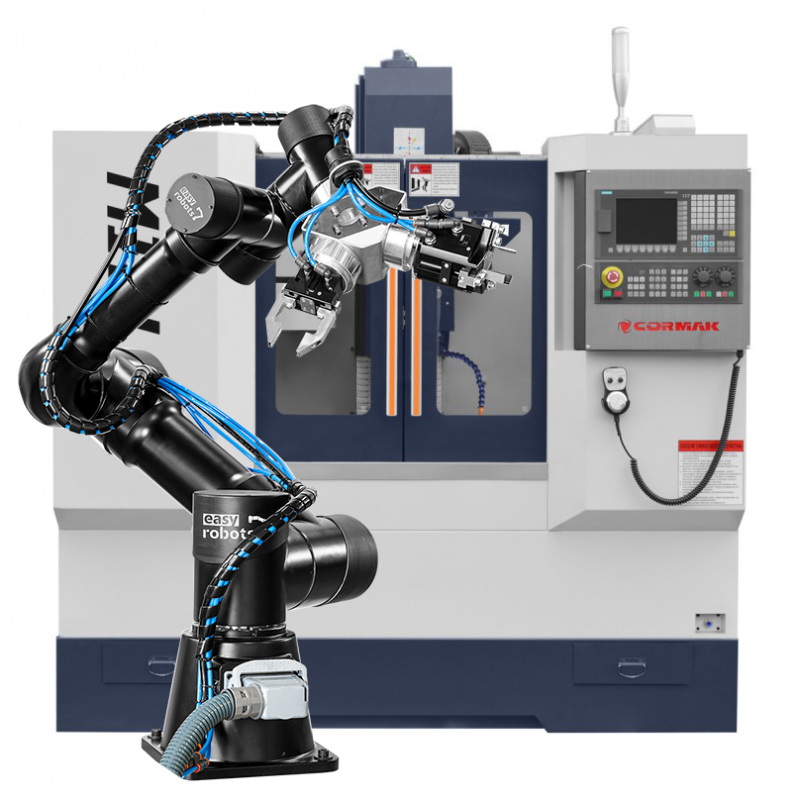

Vertikales CNC-Bearbeitungszentrum CORMAK MILL 500 ECOLINE + Roboter
Die CNC-Bearbeitungszentren der Serie ECOLINE mit integrierter 4. Achse sind auf bewährten Komponenten aufgebaut, die Zuverlässigkeit über lange Einsatzzeiten garantieren. Der massive Maschinenkörper sorgt für effiziente und präzise Bearbeitung, während die hermetische Arbeitskammer Sicherheit und Sauberkeit gewährleistet. Der gehärtete Tisch nimmt Werkstücke ohne Belastung der mechanischen Konstruktion auf. Jedes Modell ist mit einem leistungsfähigen Kühlsystem ausgestattet, das optimale Schnittbedingungen schafft.
4. ACHSE IM LIEFERUMFANG
Sind Sie Mitglied der VIES-Gruppe?
-
- anleitung auf Polnisch
- Service
- Garantie 12/24 Monate
-
Lieferung
Frei
Technische Daten der Drehmaschine
| TISCHABMESSUNGEN | 800x260 mm |
| SPINDELKONUS | BT30 (Option BT40) |
| VERFAHRWEG X-ACHSE | 450 mm |
| VERFAHRWEG Y-ACHSE | 320 mm |
| VERFAHRWEG Z-ACHSE | 420 mm |
| ABSTAND SPINDELKONUS – TISCH | 90-470 mm |
| SCHNELLVORSCHÜBE | 10/10/8 m/min |
| DREHMOMENT DER SERVOS X/Y/Z | 6/6/7,7 Nm |
| POSITIONIERGENAUIGKEIT | ±0,02 mm |
| WIEDERHOLGENAUIGKEIT | ±0,01 mm |
| MAX. SPINDELDREHZAHL | 8000 U/min |
| MOTORLEISTUNG | 3,7 kW |
| STEUERUNG | SINUMERIK 808D |
| GEWICHT | 2100 kg |
| MASCHINENABMESSUNGEN | 2100x1800x2200 mm |
Verfügbare Ausstattung
- SIEMENS 808D
- 4. Achse
- Drehfutter
- Reitstock
- Servoantriebe von SIEMENS
- Spindel 8000 U/min
- 10-fach Werkzeugmagazin
- 3-farbige Signalleuchten
- Beleuchtung
- Hermetisches Maschinengehäuse
- Automatisches Schmiersystem
- Pneumatiksystem
Optionale Ausstattung
- Steuerungssystem Siemens 828 / FANUC
- Spindeldrehzahlen 10.000 / 12.000 U/min
- Kühlung durch die Spindel
- Späneförderband mit Behälter
Technische Daten des Roboters
| Nutzlast | 5 kg |
| Gewicht | 27 kg |
| Wiederholgenauigkeit | ± 0,1 mm |
| Montageposition | Boden, Wand, Decke |
| Stromversorgung | 230V 50Hz 6A |
| Energieverbrauch | durchschnittlich 500W, maximal 1000W |
| Maximale Reichweite | 921 mm |
| Steuerschrankabmessungen | 500x500x200 mm |
| Arbeitstemperatur | 7–40°C |
| Luftfeuchtigkeit | max. 80% |
| Geräuschpegel | <86 dB |
| Schutzklasse | IP44 |
| Software | EScontrol |
| Bedienpanel | Panel mit 10,1’’ Touchscreen |
| Normen für Sicherheit und Konformität |
Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2014/30/EU Niederspannungsrichtlinie 2014/35/EU |
| Absolute Encoder | kein Referenzieren erforderlich |
| I/O-Ports | digital 8/8 (optional analog, Spannungs-, Strom-, Temperatur-, Widerstands- und Sensoranschlüsse, inkrementelle und SSI-Encoder, RS232/422/485, IO-Link Master) |
Hersteller: Cormak
CORMAK JERZY ZALEWSKI
Straße: Brzeska 120, 08-110 Siedlce, Polen
