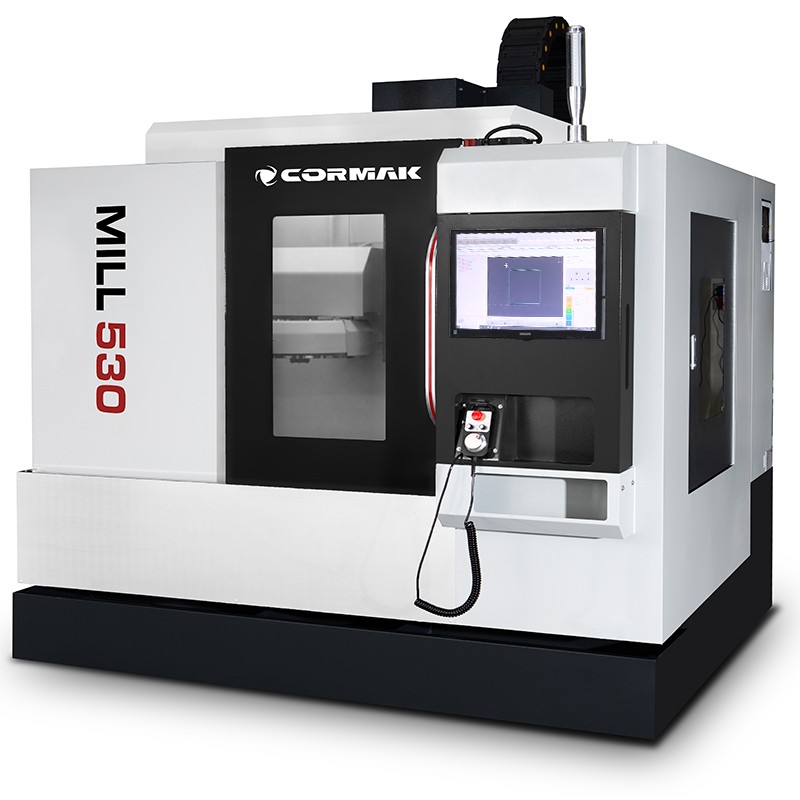

Das CNC-Bearbeitungszentrum MILL 530 900×400 ist eine moderne Vertikalfräsmaschine für die präzise Metallbearbeitung. Die Maschine ist mit einer CNC-Steuerung G-CODE ausgestattet, was volle Kompatibilität mit CAD/CAM-Systemen sowie eine einfache Programmierung von Fräs-, Bohr- und Gewindeschneidprozessen gewährleistet.
Die steife Gusskonstruktion garantiert einen stabilen Betrieb und hohe Bearbeitungsgenauigkeit. Arbeitstisch 900 × 400 mm, Spindel BT40 bis 8.000U/min sowie 16-fach Werkzeugmagazin ermöglichen eine effiziente Einzel- und Serienproduktion.
Das CNC-Zentrum MILL 530 eignet sich ideal für Produktionsbetriebe, Werkzeugbauabteilungen und CNC-Werkstätten und bietet Zuverlässigkeit, Präzision sowie ein vorteilhaftes Preis-Leistungs-Verhältnis.
Aufbau und Technologie des Bearbeitungszentrums
Das CNC-Bearbeitungszentrum MILL 530 wurde für maximale Präzision und Langlebigkeit konzipiert. Zu den wichtigsten Komponenten gehören:
- Massiver Maschinenkörper: Die stabile Konstruktion sorgt für hohe Standfestigkeit, minimiert Vibrationen und erhöht die Lebensdauer der Maschine.
- Linearführungen: Hochwertige Führungen in den Achsen X, Y und Z gewährleisten ruhige Bewegungen und eine Präzision von 0,01 mm.
- Präzisions-Kugelumlaufspindeln: In drei Achsen für hohe Genauigkeit und Wiederholbarkeit.
- Spindel BT40: Leistungsstarke Spindel mit 3,7kW und Drehzahl bis 8.000U/min (optional 10.000U/min) zur Bearbeitung verschiedenster Werkstoffe.
- Servoantriebe: Für dynamische und gleichmäßige Bewegungsabläufe und hohe Bearbeitungseffizienz.
- Geschlossene Arbeitskabine: Schutz vor Staub und Verunreinigungen für sichere Arbeitsbedingungen.
- Kühlsystem: Kühlmittelpumpe mit 480W und einer Leistung von 2,5–3,3m3/h zur effektiven Wärmeabfuhr.
Präzision und Leistungsfähigkeit
CNC-Bearbeitungszentren wie das MILL 530 verbinden moderne Technologie mit robuster Bauweise und erzielen hervorragende Ergebnisse in der spanenden Bearbeitung. Hohe Positioniergenauigkeit (0,01 mm) sowie schnelle Eilganggeschwindigkeiten (14 m/min für X und Y, 11 m/min für Z) ermöglichen die Realisierung komplexer Fräsaufgaben in kurzer Zeit.
Einsatzbereiche des Fräszentrums für Metall
Vertikale Bearbeitungszentren MILL 530 finden Anwendung in:
- Automobilindustrie: Fertigung präziser Motor- und Getriebekomponenten.
- Luftfahrtindustrie: Bearbeitung von Leichtmetallen und hochfesten Werkstoffen.
- Maschinenbau: Herstellung von Formen, Matrizen und Präzisionsteilen.
- Kleine und mittlere Werkstätten: Ideal für Einzel- und Serienfertigung.
Die Maschine ist eine hervorragende Wahl für Produktionsbetriebe, die ein zuverlässiges und vielseitiges CNC-Bearbeitungszentrum Metall benötigen.
Technische Parameter
| Verfahrwege |
| X-Achse |
450 mm |
| Y-Achse |
340 mm |
| Z-Achse |
400 mm |
| Abstand Spindelspitze – Arbeitstisch |
10–470 mm |
| Abstand Spindelmitte – Säulenführung |
350 mm |
| Vorschub |
| Eilgang X | Leistung | Drehmoment |
14 m/min | 1kW | 4,78 Nm |
| Eilgang Y | Leistung | Drehmoment |
14 m/min | 1kW | 4,78 Nm |
| Eilgang Z | Leistung | Drehmoment |
11 m/min | 1,75kW | 8,36 Nm |
| Arbeitstisch |
| Tischfläche |
900 x 400 mm |
| T-Nuten |
4–14 mm |
| Spindel |
| Drehzahl |
100–8.000U/min (Option 10.000U/min) |
| Spindelaufnahme |
BT40 |
| Kühlmittelpumpe |
480W; 2,5-3,3m3/h |
| Hauptmotorleistung |
3,7kW |
| Werkzeugmagazin |
| Max. Werkzeugdurchmesser |
100 mm |
| Max. Werkzeuglänge |
300 mm |
| Max. Werkzeuggewicht |
7 kg |
| Werkzeugwechselzeit |
2-5s |
| Weitere Parameter |
| Positioniergenauigkeit |
0,01 mm |
| Abmessungen (LxBxH) |
2100 x 2250 x 2600 mm |
| Gewicht |
1800 kg |
Standardausstattung
- CNC-Steuerung G-CODE
- Spindel 8.000U/min
- 16-fach Werkzeugmagazin
- 3-farbige Signalleuchte
- Beleuchtung
- Geschlossenes Kühlsystem
- Geschlossene Maschinenverkleidung
- Automatisches Schmiersystem
- Pneumatiksystem
Optionale Ausstattung
- Steuerung SINUMERIK 828D SINUMERIK 808 Advanced
- Steuerung FANUC Oi-TF
- Horizontales Werkzeugmagazin (24)
- Innenspindelkühlung
- Spindel 12.000U/min
- Späneförderung
- Werkzeugmesstaster
- Werkstückmesstaster
- 4. Achse
CNC-Steuerungen – Siemens Sinumerik 808D, SINUMERIK 828D und Fanuc Oi-TF
Die Bearbeitungszentren MILL 530 sind mit professionellen Steuerungssystemen renommierter Hersteller Siemens, Fanuc und GSK ausgestattet und gewährleisten Präzision, Zuverlässigkeit und Flexibilität.
Bedienungsanleitung Siemens Sinumerik 828/840 herunterladen
Bedienungsanleitung SIEMENS SINUMERIK 808 Advanced herunterladen
