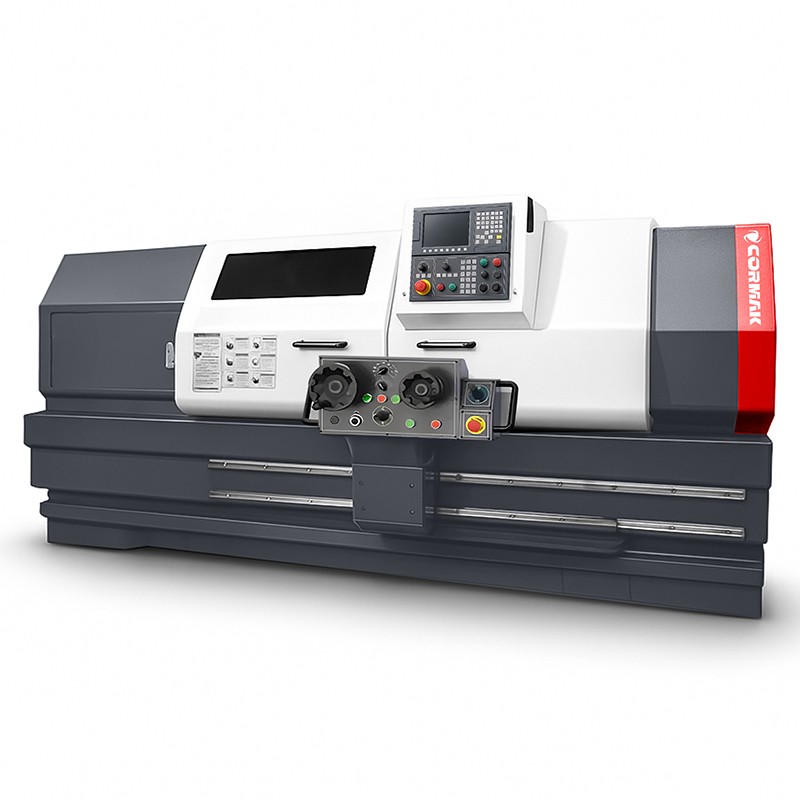

CNC-Drehmaschine CORMAK 500x1500

CNC-Drehmaschine CORMAK 500x1500 ist eine fortschrittliche numerisch gesteuerte Drehmaschine, die für die präzise Metallbearbeitung in industriellen Umgebungen entwickelt wurde. Ausgestattet mit einem Schrägbett und der Steuerung SINUMERIK 808D bietet diese CNC-Drehmaschine für Metall hohe Steifigkeit und Genauigkeit bei der Bearbeitung von Werkstücken bis zu einer Länge von 1500 mm. Ein wesentlicher Vorteil ist der dynamische Spindelantrieb und automatisierte Prozesse, die die Produktivität deutlich steigern.

Hauptvorteile der CNC-Drehmaschine 500x1500

Die industrielle CNC-Drehmaschine 500x1500 kombiniert fortschrittliche Technologien mit solider Bauweise und bietet Zuverlässigkeit und Präzision in der Metallbearbeitung. Nachstehend die wichtigsten Vorteile aus technischen Parametern und Konstruktion, die Effizienz, Qualität und Flexibilität der Produktionsprozesse unterstützen:

• Präzise Achssteuerung: Manueller Vorschub der X- und Z-Achse über elektronische Handräder sowie halbautomatische Drehzyklen (z. B. Kegeldrehen, Gewindeschneiden) ermöglichen eine schnelle und exakte Einrichtung der Maschine bei gleichzeitiger Minimierung von Bedienfehlern.
• Fortschrittliche CNC-Steuerung: Das SINUMERIK 808D-System mit intuitiver Benutzeroberfläche und Teach-In-Funktion beschleunigt die Programmierung von Drehzyklen und reduziert die Rüstzeit um 20–30 % im Vergleich zu herkömmlichen Drehmaschinen.
• Hohe Steifigkeit der Konstruktion: Das Schrägbett mit induktiv gehärteten Führungen und 390 mm Breite sorgt für Stabilität bei der Bearbeitung von Werkstücken bis zu 3800 kg, reduziert Vibrationen und Verformungen.
• Dynamischer Spindelantrieb: Servomotor mit 7,5 kW, Spindeldurchlass 82 mm und variablen Drehzahlen 35–2500 U/min ermöglicht die effiziente Bearbeitung von Materialien wie Stahl, Aluminium oder Titanlegierungen.
• Automatisierte Prozesse: Der 6-fach Revolverkopf verkürzt die Werkzeugwechselzeit und steigert die Effizienz bei der Bearbeitung komplexer Teile um 25–35 %, was entscheidend für mittel- und großserielle Produktion ist.
• Niedrige Betriebskosten: Das intelligente zentrale Schmiersystem und hochwertige Kugelumlaufspindeln minimieren den Verschleiß der Komponenten, senken die Wartungskosten und verlängern die Lebensdauer der Maschine.
• Sicherheit und Ergonomie: Kühlsystem, 24V-Halogenbeleuchtung sowie CE-Zertifizierung gewährleisten die Einhaltung der EU-Sicherheitsnormen und verbessern den Arbeitskomfort des Bedieners.
• Vielseitige Einsatzmöglichkeiten: Ausgelegt für Werkstücke mit einem maximalen Durchmesser von 500 mm – wie Wellen, Buchsen oder Flansche – in mittel- und großseriengefertigten Produktionen, mit einfacher Integration in Bearbeitungszentren.
• Flexible Konfiguration: Erweiterbar mit optionalen Steuerungen (Fanuc, Siemens 828D, GSK) sowie Zubehör wie hydraulisches Spannfutter, Stangenlader oder Späneförderer.

Aufbau und Technologie der CNC-Drehmaschine 500x1500

Die CNC-Drehmaschine mit Schrägbett 500x1500 wurde auf Langlebigkeit und Präzision ausgelegt. Das 390 mm breite Schrägbett mit induktiv gehärteten Führungen ermöglicht die Bearbeitung von Werkstücken mit einem maximalen Drehdurchmesser von 500 mm (über Support 290 mm). Die Spindel mit 82 mm Durchlass und A2-8-Spindelkopf, angetrieben von einem Servomotor mit 7,5 kW, erreicht variable Drehzahlbereiche von 35–190, 120–630, 480–2500 U/min, was flexible Bearbeitung verschiedener Materialien ermöglicht.

Das Vorschubsystem auf Kugelumlaufspindeln sorgt für Eilganggeschwindigkeiten von 8/12 m/min in den Achsen X/Z bei maximalen Verfahrwegen von 250/1420 mm. Automatische Schmierung verlängert die Lebensdauer der Komponenten, während der 6-fach Revolverkopf Werkzeuge in den Größen 20x20/25x25 mm unterstützt. Der Reitstock mit Pinole Ø 75 mm, Hub 150 mm und MK5-Kegel bietet stabile Werkstückabstützung, während das serienmäßige 200-mm-3-Backenfutter sichere Werkstückspannung gewährleistet.

Präzision und Leistung der CNC-Drehmaschine 500x1500

Die CNC-Drehmaschine für Metall 500x1500 erreicht eine Positioniergenauigkeit von 0,024/0,036 mm in den Achsen X/Z, ermöglicht durch Servoantriebe und SINUMERIK 808D-Steuerung. Programmierfunktionen wie Kegeldrehen und Gewindeschneiden reduzieren die Bearbeitungszeit um 20–30 % im Vergleich zu konventionellen Drehmaschinen. Das Kühlsystem gewährleistet thermische Stabilität und damit hochwertige Oberflächen, besonders in Serienfertigung.

Der dynamische Spindelantrieb und optimierte Vorschub sichern effiziente Bearbeitung von Werkstücken bis 1500 mm Länge, reduzieren Materialabfälle und gewährleisten Wiederholgenauigkeit im Mikrometerbereich. Geeignet für Anwendungen mit höchsten Präzisionsanforderungen – z. B. Maschinenbauteile, Verbindungselemente oder Automobilkomponenten.

Anwendungen der industriellen CNC-Drehmaschine 500x1500

Die numerisch gesteuerte Drehmaschine 500x1500 ist für Industriebetriebe in den Bereichen Maschinenbau, Automobil, Energie und Luftfahrt bestimmt. Sie eignet sich für Werkstücke mit einem maximalen Durchmesser von 500 mm und bis zu 3800 kg. Kompakte Abmessungen (3700 x 2100 x 2200 mm) erlauben Installation auch bei begrenztem Platz; CAD/CAM-Kompatibilität ermöglicht Integration in automatisierte Linien.

Technische Parameter

CNC-Steuerungen – Siemens Sinumerik 808D, SINUMERIK 828D und Fanuc Oi-TF

Die CNC-Drehmaschinen 500x1500 sind mit professionellen Steuerungssystemen der Hersteller Siemens, Fanuc und GSK ausgestattet. Sie gewährleisten Präzision, Zuverlässigkeit und Flexibilität – von einfachen Anwendungen bis zu komplexen Bearbeitungsprozessen.

Siemens Sinumerik 808D – kompakte CNC-Steuerung für grundlegende Anwendungen

Siemens Sinumerik 808D ist eine wirtschaftliche CNC-Steuerung für Einstiegsmaschinen. Hauptmerkmale:

• Intuitive Bedienung: Grafische Oberfläche und Teach-In-Funktion vereinfachen die Programmierung und verkürzen die Einarbeitungszeit.
• Zuverlässigkeit: Robuste Bauweise, beständig gegen Staub und Feuchtigkeit, für Stabilität im Werkstattumfeld.
• Kompatibilität: Einfache Integration mit SIEMENS-Servoantrieben.
• Kostenoptimierung: Niedriger Energieverbrauch, geringe Wartungskosten – ideal für CNC-Einsteiger.

Siemens Sinumerik 828D – erweiterte CNC-Steuerung für anspruchsvolle Anwendungen

Sinumerik 828D eignet sich für Präzisions- und Hochleistungsbearbeitung. Vorteile:

• Hohe Rechenleistung: Unterstützt dynamische Bearbeitung und mehrachsige Interpolation.
• Fortschrittliche Funktionen: Bearbeitungszyklen und optimierte Werkzeugwege reduzieren die Produktionszeit um 20–30 %.
• Industrietauglich: IP65-Schutz und Vibrationsbeständigkeit.
• Integration: Kompatibel mit CAD/CAM-Systemen und Industrie 4.0.

Fanuc Oi-TF – Stabilität und Präzision in der Drehbearbeitung

Fanuc Oi-TF ist eine bewährte CNC-Steuerung mit folgenden Merkmalen:

• Hohe Stabilität: MTBF über 100.000 Stunden – optimal für Serienfertigung.
• Umfangreiche Drehzyklen: Gewindeschneiden, Nutenstechen, Bohren mit Werkzeugkompensation.
• Benutzerfreundlichkeit: Klar strukturierte Menüs und 3D-Simulation.
• Automatisierung: Kompatibel mit Stangenladern und Späneförderern.

Siemens Sinumerik 828/840 Handbuch herunterladen

Siemens Sinumerik 808 Advanced Handbuch herunterladen

Die Wahl der passenden CNC-Steuerung ist entscheidend: 808D für Basiseinsätze, 828D für komplexe Anwendungen, Oi-TF für Serienproduktion.

Dank über 20 Jahren Erfahrung ist CORMAK führender Anbieter von Maschinen und Technologien für die Industrie.

• 16 Jahre Erfahrung im Service von Siemens CNC-Steuerungen.
• 15.000 m² Lagerfläche mit ca. 12.000 Maschinen und Geräten.
• Professioneller Service und technische Beratung in allen Projektphasen.

• Umfassender Garantie- und Nachgarantieservice durch qualifizierte Ingenieure.
• Maschinen mit europäischen Sicherheitszertifikaten gemäß EU-Normen.
• Unterstützung bei der Auswahl optimaler Lösungen für Ihr Unternehmen.

Steigern Sie die Effizienz Ihrer Produktion mit der CNC-Drehmaschine 500x1500. Kontaktieren Sie uns für ein detailliertes Angebot und professionelle Beratung!
