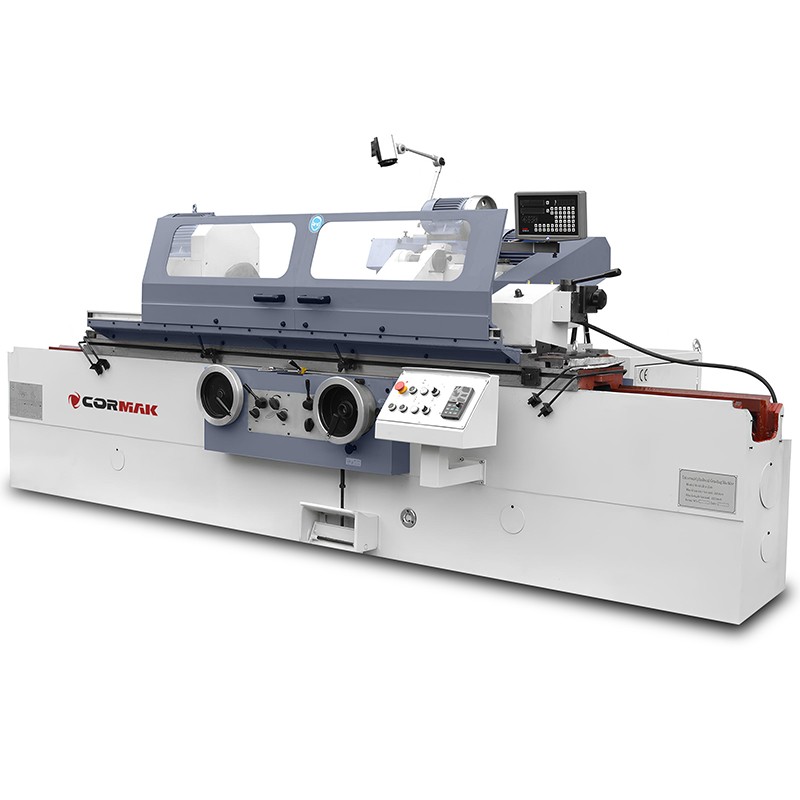

Rundschleifmaschine Ø320 x 1500 mm – Präzision in der zylindrischen Bearbeitung

Rundschleifmaschine Ø320 x 1500 mm – Präzision in der zylindrischen Bearbeitung

Rundschleifmaschine Ø320 x 1500 mm ist eine fortschrittliche Schleifmaschine, die für das präzise Schleifen zylindrischer Außen- und Innenflächen konzipiert ist. Ihre robuste Konstruktion und moderne Technologien gewährleisten eine außergewöhnliche Bearbeitungsgenauigkeit sowie Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.

Hauptvorteile der Rundschleifmaschine Ø320 x 1500 mm

Rundschleifmaschine Ø320 x 1500 mm ist eine vielseitige Lösung für Industriebetriebe, die eine präzise Bearbeitung zylindrischer Elemente mit einem Durchmesser bis 320 mm und einer Länge bis 1500 mm benötigen. Für Profis entwickelt, kombiniert sie fortschrittliche Technologien wie stufenlose Spindeldrehzahlregelung (25–220 U/min), automatischen Sprungvorschub (0,0025 mm) sowie ein hydraulisches Tischvorschubsystem mit einstellbarem Druck (0,9–1,1 MPa) mit einer massiven Bauweise, die Stabilität und minimale Vibrationen sicherstellt. Die Maschine ermöglicht sowohl das Schleifen der Außenflächen von Wellen (8 bis 320 mm ohne Lünette, 8–60 mm mit Lünette) als auch das Innenschleifen von Bohrungen mit einem Durchmesser von 30 bis 100 mm, was sie zur idealen Wahl für ein breites Anwendungsspektrum macht. Die umfangreiche Standardausstattung, darunter Innenschleifkopf und 3-Backenfutter (Ø200 mm), sowie die Möglichkeit zur Erweiterung um optionales Zubehör wie 4-Backenfutter oder Diamantabrichter erhöhen die Funktionalität. Zu den wichtigsten Vorteilen zählen:

• Hohe Bearbeitungspräzision: Minimaler Hand- und Automatikvorschub 0,0025 mm sowie präzise Quervorschübe (grob 0,01 mm, fein 0,0025 mm) sorgen für eine hervorragende Oberflächengüte.
• Vielseitigkeit der Anwendungen: Schleifen von Wellen mit einem Durchmesser von 8–320 mm sowie Bohrungen von 30–100 mm, mit maximaler Außenbearbeitungslänge 1500 mm und Innenbearbeitungslänge 125 mm.
• Stabilität und Langlebigkeit: Massive Konstruktion mit präziser Spindel des Schleifkopfs und hydraulischem Antriebssystem minimiert Vibrationen und gewährleistet Stabilität bei intensiver Arbeit.
• Effizientes Hydrauliksystem: Hydraulischer Tischvorschub mit Geschwindigkeitsbereich 0,1–4 m/min und einstellbarem Druck (0,9–1,1 MPa) ermöglicht ruhige und präzise Bewegungen und erhöht die Bearbeitungseffizienz.
• Niedriger Geräuschpegel: Der Einsatz von Schraubenspumpen im Hydrauliksystem sorgt für leisen Betrieb und verbessert den Komfort in der industriellen Umgebung.
• Flexible Konfiguration: Umfangreiche Standardausstattung und optionale Erweiterungen erlauben die Anpassung der Maschine an spezifische Produktionsanforderungen.
• Betriebsbereitschaft: Die Maschine ist vollständig für den sofortigen Produktionsstart vorbereitet und minimiert Stillstandszeiten.

Aufbau und Technologie der Schleifmaschine

Massive Konstruktion und präzise Komponenten

Rundschleifmaschine Ø320 x 1500 mm zeichnet sich durch eine massive Bauweise aus, die bei der Bearbeitung von Werkstücken mit einem Gewicht bis 150 kg Stabilität gewährleistet. Ausgestattet mit präzisen Führungen und einer hochsteifen Arbeitsspindel im Schleifkopf, angetrieben von einem Motor mit 5,5 kW, arbeitet sie mit einer Schleifscheibe in den Abmessungen Ø400 x 50 x Ø203 mm und ermöglicht eine effiziente Außenbearbeitung zylindrischer Flächen. Der Innenschleifkopf mit einer Drehzahl von 10000 U/min sorgt für ein präzises Finish der Bohrungen.

Fortschrittliches Vorschubsystem

Die Maschine bietet einen maximalen Quervorschub von 246 mm sowie präzise Handvorschübe: grob 2 mm/U und fein 0,5 mm/U. Minimaler Hand- und Automatikvorschub 0,0025 mm sowie eine Scheibenverschleißkompensation von 0,0025 mm gewährleisten hohe Bearbeitungsgenauigkeit. Das hydraulische Tischvorschubsystem mit einem Geschwindigkeitsbereich von 0,1–4 m/min und einstellbarem Druck (0,9–1,1 MPa) sorgt für ruhige Bewegungen – entscheidend für präzise Anwendungen.

Kühlsystem und Spannmittel

Die Rundschleifmaschine ist mit einer effizienten Kühleinheit mit Kühlmittelbehälter ausgestattet, die das Werkstück und die Schleifscheibe vor Überhitzung schützt. Das 3-Backenfutter (Ø200 mm) sowie optional das 4-Backenfutter gewährleisten sicheres Spannen und erhöhen Sicherheit und Präzision. Der Schwenkwinkel des Arbeitskopfs +90° sowie des Tisches (3° nach rechts, 6° nach links) ermöglichen eine flexible Anpassung an unterschiedliche Bearbeitungsaufgaben.

Präzision und Arbeitsleistung

Rundschleifmaschine Ø320 x 1500 mm gewährleistet dank präziser Vorschubsteuerung und stabiler Konstruktion eine ausgezeichnete Oberflächenqualität. Die maximale Außenbearbeitungslänge beträgt 1500 mm, die Innenbearbeitungslänge 125 mm, wodurch Werkstücke in unterschiedlichen Größen bearbeitet werden können. Die Umfangsgeschwindigkeit der Schleifscheibe (35 m/s) sowie die stufenlose Spindeldrehzahlregelung (25–220 U/min) erlauben die Anpassung der Parameter an spezifische Anforderungen und sorgen für glatte Oberflächen mit minimalen Toleranzen.

Einsatz der Rundschleifmaschine

Rundschleifmaschine Ø320 x 1500 mm ist für Industriebetriebe bestimmt, die eine präzise Bearbeitung zylindrischer Elemente benötigen. Sie findet Anwendung in:

• Maschinenbau: Schleifen von Wellen, Buchsen und anderen zylindrischen Teilen mit einer Länge bis 1500 mm.
• Werkzeugbau: Herstellung und Aufbereitung präziser Zerspanwerkzeuge sowie Spritzgussformen.
• Instandsetzungsbetriebe: Aufarbeitung von Maschinenelementen wie Antriebswellen oder Hydraulikkomponenten.
• Automobilindustrie: Bearbeitung von Wellen und Bohrungen in Motor- und Antriebskomponenten.

Technische Spezifikation

Technische Parameter

Arbeitskopf

Schleifscheibenkopf (Schleifscheibe)

Innenschleifeinheit

Arbeitstisch

Hydrauliksystem

Standardausrüstung

• Kühlmittelbehälter
• Abrichter
• Schleifscheibe
• Auswucht-Dorn
• 4 Spitzen
• Anschlag
• Offene Lünette
• Werkzeuge zur Demontage der Schleifscheibe
• Dichtring
• Halterung zum Auswuchten der Schleifscheibe
• Bedienungsanleitung
• CE-Konformitätserklärung
• Innenschleifkopf
• 3-Backenfutter
• Düse für das Innenschleifen

Optionale Ausstattung

• Geschlossene Lünette: Erhöht die Präzision bei der Bearbeitung von Werkstücken mit kleineren Durchmessern.
• 4-Backenfutter: Erweitert die Spannmöglichkeiten für unregelmäßig geformte Werkstücke.
• Schleifscheibe mit Flansch: Für spezielle Schleifanwendungen.
• Diamantabrichter: Erhöht die Präzision und die Standzeit der Schleifscheibe.

Bestellen Sie Ihre Rundschleifmaschine noch heute

Steigern Sie die Effizienz Ihrer Produktion mit der Rundschleifmaschine Ø320 x 1500 mm. Kontaktieren Sie uns, um ein detailliertes Angebot zu erhalten oder eine Präsentation der Maschine zu vereinbaren. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Rundschleifmaschinen von Cormak!
