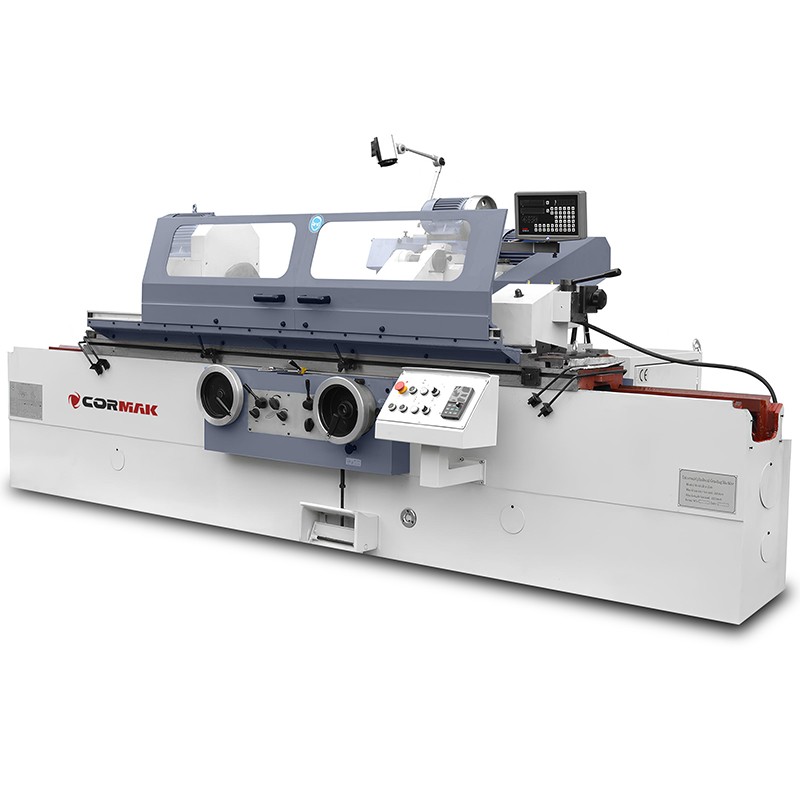

Rund- und Innenschleifmaschine Ø320 x 2000 mm – Präzision in der zylindrischen Bearbeitung

Die Rund- und Innenschleifmaschine Ø320 x 2000 mm ist eine fortschrittliche Maschine zum präzisen Schleifen zylindrischer Außen- und Innenflächen. Ihre robuste Konstruktion, hohe Leistung und moderne Technologien gewährleisten Zuverlässigkeit und Effizienz in anspruchsvollen industriellen Umgebungen.

Hauptvorteile der Rund- und Innenschleifmaschine Ø320 x 2000 mm

Die Rund- und Innenschleifmaschine Ø320 x 2000 mm ist eine umfassende Lösung für industrielle Betriebe, die eine präzise Bearbeitung zylindrischer Elemente bis zu einem Durchmesser von 320 mm und einer Länge bis 2000 mm erfordern. Ausgestattet mit einem fortschrittlichen Hydrauliksystem mit Schraubenpumpen sowie einer hochsteifen Schleifkopfspindel arbeitet die Maschine stabil bei minimalem Geräuschpegel. Ein leistungsstarker Motor mit 9kW treibt eine Schleifscheibe mit 500x50x203 mm an und ermöglicht eine effiziente Bearbeitung sowohl äußerer Wellenoberflächen (8–320 mm) als auch innerer Bohrungen mit 30–150 mm Durchmesser. Der hydraulische Tischvorschub mit einem Geschwindigkeitsbereich von 0,1–4 m/min sowie die präzise Verstellung des Arbeitstisches (-3°/+6°) garantieren Flexibilität und Genauigkeit in diversen Anwendungen. Umfassende Serienausstattung, darunter ein Kopf zum Innenschleifen und ein 3-Backenfutter, sowie Optionen wie geschlossene Lünette oder Diamant-Abrichter ermöglichen die Anpassung an spezifische Produktionsanforderungen.

Aufbau und Technologie der Schleifmaschine

Solide Konstruktion und präzise Komponenten

Die Rund- und Innenschleifmaschine Ø320 x 2000 mm verfügt über eine massive Konstruktion mit einem Gewicht von 4500 kg und Abmessungen von 5800x1810x1515 mm und gewährleistet damit Stabilität bei der Bearbeitung von Werkstücken bis 150 kg. Die präzise Schleifkopfspindel und robuste Führungen minimieren Vibrationen und sorgen für eine hohe Oberflächenqualität. Die Schleifscheibe 500x50x203 mm mit einer Umfangsgeschwindigkeit von 35 m/s ermöglicht eine effiziente Außenbearbeitung zylindrischer Flächen.

Fortschrittliches Vorschubsystem

Die Maschine bietet einen maximalen Tischweg von 1600 mm, unterstützt durch einen hydraulischen Vorschub mit einem Geschwindigkeitsbereich von 0,1–4 m/min. Die präzise Einstellung des Arbeitstisches im Bereich von -3°/+6° erlaubt die Anpassung an unterschiedliche Bearbeitungswinkel und erhöht die Flexibilität bei komplexen Aufgaben.

Kühlsystem und Spannmittel

Die Wellenschleifmaschine ist mit einer leistungsfähigen Kühlanlage samt Kühlmitteltank ausgestattet, die ein Überhitzen von Werkstück und Schleifscheibe verhindert. Ein 3-Backenfutter sowie optional ein 4-Backenfutter gewährleisten sicheres Spannen und erhöhen Sicherheit und Präzision. Der Innenschleifkopf ermöglicht die Bearbeitung von Bohrungen bis zu einer Tiefe von 125 mm.

Präzision und Arbeitsleistung

Die Rund- und Innenschleifmaschine Ø320 x 2000 mm liefert dank präziser Steuerung und stabiler Konstruktion eine ausgezeichnete Oberflächenqualität. Die maximale Außenschleiflänge beträgt 2000 mm, die maximale Innenschleiflänge 125 mm, wodurch unterschiedlich große Werkstücke bearbeitet werden können. Die Umfangsgeschwindigkeit der Schleifscheibe (35 m/s) sowie die Spindeldrehzahlen im Bereich von 25–220 U/min ermöglichen eine optimale Parametereinstellung für glatte Oberflächen bei minimalen Toleranzen.

Einsatzgebiete der Wellenschleifmaschine

Die Rund- und Innenschleifmaschine Ø320 x 2000 mm ist für industrielle Betriebe bestimmt, die eine präzise Bearbeitung zylindrischer Elemente erfordern. Sie findet Anwendung in:

• Maschinenbau: Schleifen von Wellen, Buchsen und anderen zylindrischen Bauteilen bis 2000 mm Länge.
• Werkzeugbau: Herstellung und Regeneration präziser Zerspanwerkzeuge sowie Spritzgussformen.
• Reparaturbetrieben: Regeneration von Maschinenkomponenten wie Antriebswellen oder Hydraulikelementen.
• Automobilindustrie: Bearbeitung von Wellen und Bohrungen in Motor- und Antriebskomponenten.

Technische Spezifikation

Technische Parameter

Serienausstattung

• Kühlmitteltank
• Abrichtgerät
• Schleifscheibe
• Auswuchtdorn
• 4 Körnerspitzen
• Anschlag
• Werkzeuge zum Demontieren der Schleifscheibe
• Dichtring
• Aufnahme zum Auswuchten der Schleifscheibe
• Betriebsanleitung (beigelegt)
• CE-Konformitätserklärung
• Kopf zum Innenschleifen
• 3-Backenfutter
• Düse für Innenschleifen

Optionale Ausstattung

• Offene Lünette: Für das stabile Schleifen längerer Wellen.
• Geschlossene Lünette: Erhöht die Präzision bei kleineren Durchmessern.
• 4-Backenfutter: Erweitert die Spannmöglichkeiten für unregelmäßige Formen.
• Schleifscheibe mit Flansch: Für spezielle Schleifanwendungen.
• Diamant-Abrichter: Erhöht Präzision und Standzeit der Schleifscheibe.

Bestellen Sie Ihre Wellenschleifmaschine noch heute

Steigern Sie die Effizienz Ihrer Produktion mit der Rund- und Innenschleifmaschine Ø320 x 2000 mm. Kontaktieren Sie uns für ein detailliertes Angebot oder eine Vorführung der Maschine. Wählen Sie Präzision und Zuverlässigkeit – setzen Sie auf Wellenschleifmaschinen von Cormak!
