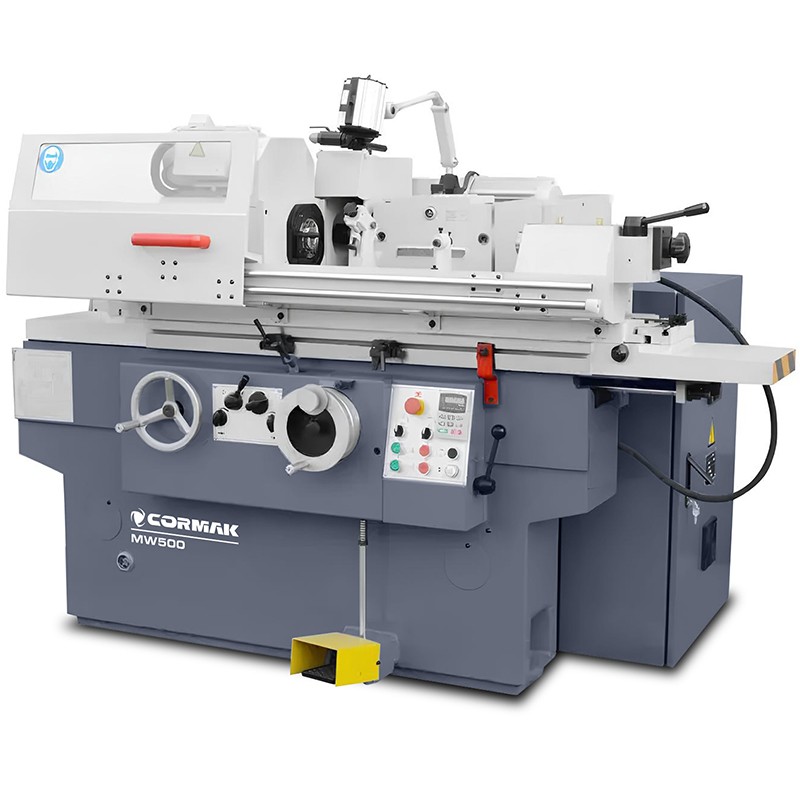

Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm ist eine fortschrittliche Maschine zum präzisen Schleifen zylindrischer Außen- und Innenflächen. Ihre robuste Konstruktion und moderne Technologien gewährleisten hohe Bearbeitungsgenauigkeit und Zuverlässigkeit in anspruchsvollen industriellen Umgebungen.

Hauptvorteile der Außen- und Innenrundschleifmaschine Ø200 × 500 mm

Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm ist eine vielseitige Lösung für Betriebe, die die präzise Bearbeitung zylindrischer Bauteile mit einem Durchmesser bis 200 mm und einer Länge bis 500 mm verlangen. Für Profis entwickelt, kombiniert sie präzise Zustellungen und hydraulischen Antrieb mit einer massiven Bauweise – für Zuverlässigkeit und Effizienz. Sie erlaubt das Schleifen äußerer Wellenflächen sowie innerer Bohrungen mit Durchmessern von 25–100 mm und deckt damit einen breiten Einsatzbereich ab. Universalität, hohe Genauigkeit und umfangreiche Standardausstattung erfüllen die Erwartungen anspruchsvoller Anwender. Die wichtigsten Vorteile:

• Hohe Bearbeitungspräzision: Minimale Zustellung 0,0025 mm, präzise Querverstellungen (grob 0,01 mm, fein 0,0025 mm) für exzellente Oberflächen.
• Universeller Einsatz: Schleifen von Wellen Ø 5–200 mm (ohne Lünette) sowie Bohrungen Ø 25–100 mm.
• Stabilität und Langlebigkeit: Massive Konstruktion 3.000 kg minimiert Vibrationen und sorgt für Stabilität im Dauerbetrieb.
• Leistungsfähiges Hydrauliksystem: Hydraulikaggregat 1,1 kW für ruhige, präzise Tischbewegungen und hohe Effizienz.
• Umfangreiche Standardausstattung: u. a. Innenbearbeitungskopf, 3-Backenfutter, Kühlmitteltank – hohe Funktionsvielfalt.
• Sofort einsatzbereit: Vollständig für den Produktionsstart vorbereitet – kurze Stillstandszeiten.

Aufbau und Technologie

Massive Konstruktion und präzise Komponenten

Die Außen- und Innenrundschleifmaschine Ø200 × 500 mm verfügt über eine massive Bauweise mit 3.000 kg Gesamtgewicht für höchste Stabilität. Präzisionsführungen und eine von einem 4-kW-Motor angetriebene Schleifspindel arbeiten mit einer Scheibe Ø400 × 50 × Ø203 mm für effizientes Außenschleifen. Der Innenbearbeitungskopf 1,1 kW ermöglicht das präzise Fertigschleifen von Bohrungen.

Fortschrittliches Zustell- und Vorschubsystem

Maximaler Quervorschub 205 mm sowie präzise Zustellungen – grob 2 mm/U, fein 0,5 mm/U. Die minimale Zustellung 0,0025 mm und die Schleifscheibenverschleiß-Kompensation von 0,0025 mm gewährleisten hohe Maßhaltigkeit. Der hydraulische Tischantrieb sorgt für ruhige, reproduzierbare Bewegungen.

Kühlsystem und Spannmittel

Die Rundschleifmaschine verfügt über eine leistungsfähige Kühlanlage mit Pumpe 0,125 kW und Förderleistung 25 L/min zum Schutz von Werkstück und Schleifscheibe. Ein 3-Backenfutter Ø165 mm sowie eine Dreheinheit mit Konus MK 4 sichern das Werkstück zuverlässig.

Präzision und Arbeitsleistung

Dank feinfühliger Zustellsteuerung und stabiler Struktur erreicht die Maschine hervorragende Oberflächengüten. Die maximale Bearbeitungslänge beträgt außen 500 mm, innen 100 mm. Die Umfangsgeschwindigkeit der Scheibe (35 m/s) und der Tischschwenkbereich (rechts 3°, links 9°) erlauben die Anpassung an spezifische Anforderungen und sichern glatte Oberflächen bei minimalen Toleranzen.

Anwendungsbereiche

Ausgelegt für Unternehmen, die die präzise Bearbeitung zylindrischer Bauteile benötigen. Typische Einsätze:

• Maschinenbau: Wellen, Buchsen und weitere zylindrische Elemente bis Ø 200 mm.
• Werkzeugbau: Herstellung und Regeneration präziser Zerspanwerkzeuge und Formeinsätze.
• Reparaturbetriebe: Aufarbeitung von Antriebswellen, Hydraulikkomponenten u. a.
• Automobilindustrie: Wellen und Bohrungen an Motor- und Antriebskomponenten.

Technische Spezifikation

Technische Daten

Standardausstattung

• Kühlmitteltank
• Abrichter
• Schleifscheibe
• Auswuchtdorn
• 4 Spitzen
• Anschlag
• Werkzeuge zum Demontieren der Schleifscheibe
• Dichtring
• Aufnahme zum Auswuchten der Schleifscheibe
• Betriebsanleitung
• CE-Zertifizierung
• Innenbearbeitungskopf
• 3-Backenfutter
• Düse für Innenschleifen

Optionale Ausstattung

• Offene Lünette: Stabiles Schleifen längerer Wellen.
• Geschlossene Lünette: Höhere Präzision bei kleineren Durchmessern.
• 4-Backenfutter: Erweiterte Spannmöglichkeiten für unregelmäßige Formen.
• Schleifscheibe mit Flansch: Für spezialisierte Anwendungen.
• Diamant-Abrichter: Höhere Präzision und längere Standzeit der Scheibe.
