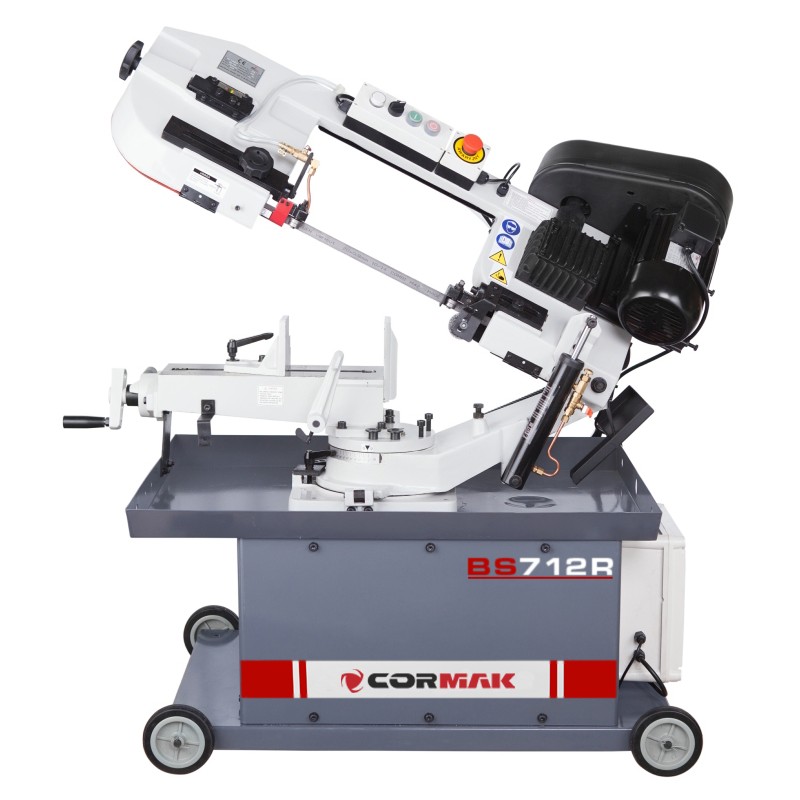

Metallbandsäge CORMAK BS 712 R 400V + 2 M42-Sägebänder + 5L Emulgol + ZW580

Die universelle Metallbandsäge Typ CORMAK BS 712 R ermöglicht Sägen in der vertikalen Ebene sowie senkrecht zur Achse des zu schneidenden Materials oder in einem beliebigen Winkel im Bereich 45° – 90°. Das zu schneidende Werkstück kann manuell oder über ein beliebiges Zuführgerät zugeführt werden. Der Vorschub während des Sägens erfolgt gravitativ nach dem Prinzip des Ölflusses in einem zweikammerigen Hydraulikzylinder. Die passende Absenkgeschwindigkeit des Sägebügels wird über ein Ventil erzielt, das den Ölfluss zwischen den Kammern regelt. Die gewünschte lineare Bandgeschwindigkeit wird durch Änderung der Übersetzung an den Riemenscheiben zwischen dem Schneckengetriebe und dem Antriebsmotor erreicht. Die passende Absenkgeschwindigkeit des Sägebügels wird über ein Ventil erzielt, das den Ölfluss zwischen den Kammern regelt. Der aus profiliertem Sphäroguss gefertigte Sägebügel gewährleistet Steifigkeit während der Arbeit und dämpft sämtliche Vibrationen. Das Bedienpult ist am Sägebügel der Säge angebracht. Der Antrieb des Sägebands besteht aus zwei gusseisernen Rädern. Das erste ist das Spannrad (Einstellung erfolgt über einen Hebel), das zweite das Antriebsrad. Auf das Antriebsrad wird das Drehmoment direkt vom Schneckengetriebe übertragen, das wiederum vom Elektromotor angetrieben wird. Der richtige Neigungswinkel des Bands wird durch ein Lagerrollensystem eingestellt. Die Maschinenbasis bildet ein starrer Quader aus Stahlblechen, in dessen Innerem sich ein Kühlmittelbehälter mit Kühlmittelpumpe befindet. An den oberen Teil der Maschinenbasis ist eine Wanne zur Ableitung des Kühlmittels sowie ein Spänebehälter für beim Schneiden entstehende Späne befestigt. Auf der Wanne ist ein gusseiserner Arbeitstisch montiert, auf dem sich der das Material spannende Schraubstock befindet und an dem der Sägebügel der Säge befestigt ist. Der Schraubstock ist mit einer Schnellklemmung des Werkstücks ausgestattet. Im unteren Teil des Maschinenständers befinden sich die Achsbohrungen für die Räder. Die Sicherheit während des Schneidprozesses gewährleistet die elektrische Anlage, die sämtliche CE-Anforderungen erfüllt. Die Maschine verfügt über einen Endschalter, der die Maschine nach Beendigung des Schneidvorgangs stoppt, einen Not-Aus-Schalter (sog. „Pilzschalter“) sowie eine Reihe von Mikroschaltern, die die Maschine z. B. beim Öffnen der Abdeckung des Riemengetriebes oder der Sägebandabdeckung abschalten. Zusätzlich ist unser Maschinenmodell – im Unterschied zum Wettbewerb – mit einer Drahtbürste ausgestattet, die das Sägeband von Spänen reinigt; dies verhindert das Zusetzen des Blattes und ermöglicht effizienteres Schneiden.

NEUHEIT
Die Sägebügelkonstruktion wurde so modifiziert, dass sich die horizontale Säge in kurzer Zeit in eine vertikale Säge mit Tisch verwandeln kann. Dies findet nicht nur beim Schneiden von Metallen Anwendung, sondern kann auch als vertikale Stichsäge für Holzarbeiten dienen.

Dane techniczne

Winkel
0°	180	210 x 180	180x180 mm
45°	130	140 x 90	130x130 mm

Dodatkowo

• 2 M42-Sägebänder
• 5L Emulgol
• magnetischer Spänesammler ZW580
