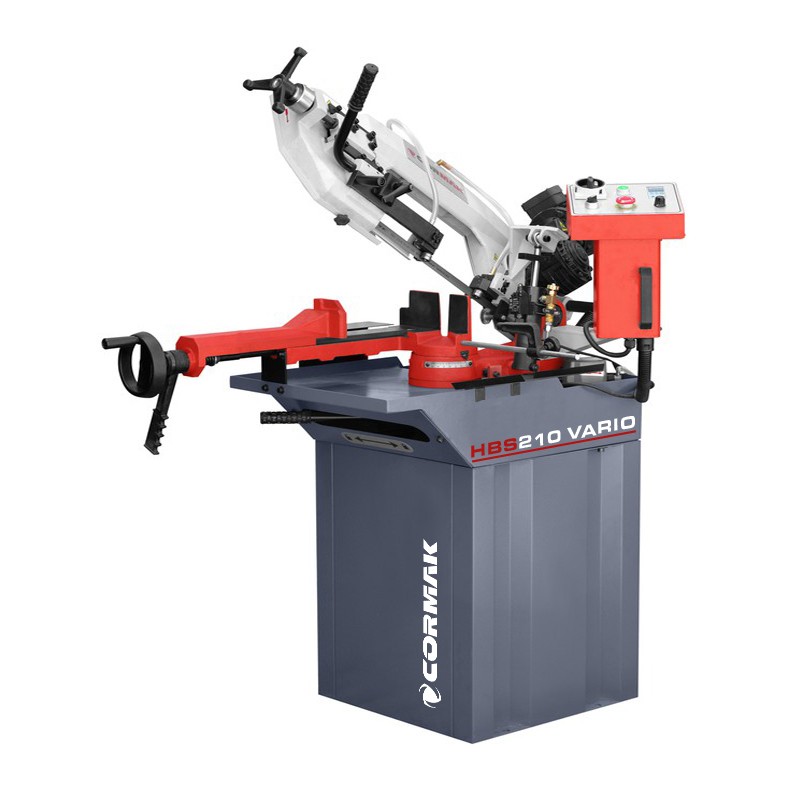

Metallbandsäge CORMAK HBS210 VARIO

Maschinenbeschreibung:

Die horizontale Metallbandsäge mit schwenkbarem Arm ermöglicht das Sägen in einer zur Achse des zu schneidenden Materials senkrechten Ebene und in einem beliebigen Winkel im Bereich von 0 bis 60°. Der Antrieb vom Elektromotor auf das Antriebsrad des Sägebands wird über einen Motor mit MECHANISCHEM Getriebe (kein Riemenantrieb) übertragen. Das Sägeband ist auf zwei gusseisernen Rädern mittels eines Handspanners gespannt und wird durch ein System gelagerter Rollen geführt.

Das Material kann manuell oder mit einem beliebigen mechanischen Gerät zugeführt werden, während der Werkzeugvorschub gravitativ nach dem Prinzip des Ölflusses in einem zweikammerigen Hydraulikzylinder erfolgt. Die passende Absenkgeschwindigkeit des Arms wird über ein Ventil erzielt, das den Ölfluss zwischen den Kammern regelt. Die Bandführungen sind mit einem System gelagerter Rollen ausgestattet. Dies hat großen Einfluss auf die Bandführung, ihre Lebensdauer, Geradlinigkeit, Genauigkeit und Schnittqualität.

Die passende Schnittgeschwindigkeit (Bandvorschub) wird durch Änderung der Schalterstellung am Bedienpult erreicht. Für die jeweiligen Arten und Sorten des Materials ist die passende Schnittgeschwindigkeit zu wählen. Der Arm mit steifer Konstruktion ist aus PROFILIERTEM GUSSEISEN gefertigt. Am Arm ist das Bedienpult angebracht.

Das Maschinengestell ist als steifer, aus Stahlblechen geschweißter Korpus ausgeführt. Im Inneren befindet sich ein separater Kühlmitteltank mit Elektropumpe. Die Gestaltung des oberen Teils der Basis bildet eine Wanne zur Ableitung des Kühlmittels und zum Auffangen der beim Schneiden entstehenden Späne. An der Basis ist ein Arbeitstisch aus Gusseisenkonstruktion mit schwenkbarem Arm und einem auf einem separaten Arm montierten Bedienpult befestigt. Im Schneidprozess ist die Bewegung des Sägebands der Hauptspanvorgang, der Vorschub erfolgt durch das Absenken des Arms. Die Absenkgeschwindigkeit des Arms (Schnittgeschwindigkeit) wird mit einem Hydraulikzylinder geregelt.

Die Vorschubgeschwindigkeit wird am Bedienpult der Säge eingestellt. Stufenlose Einstellung der Schnittgeschwindigkeit im Bereich 0–90 m/min. In der unteren Armstellung (nach dem Trennen des Materials) wird der Antrieb des Sägebands automatisch ausgeschaltet. Sicherheit gewährleisten die Abdeckungen des Sägebands sowie Mikroschalter, die den Motor nach Abschluss des Schneidzyklus oder beim Öffnen einer der Abdeckungen stoppen; ein zusätzlicher Schutz besteht in der automatischen Abschaltung der Säge beim Reißen des Bands.

Technische Parameter
