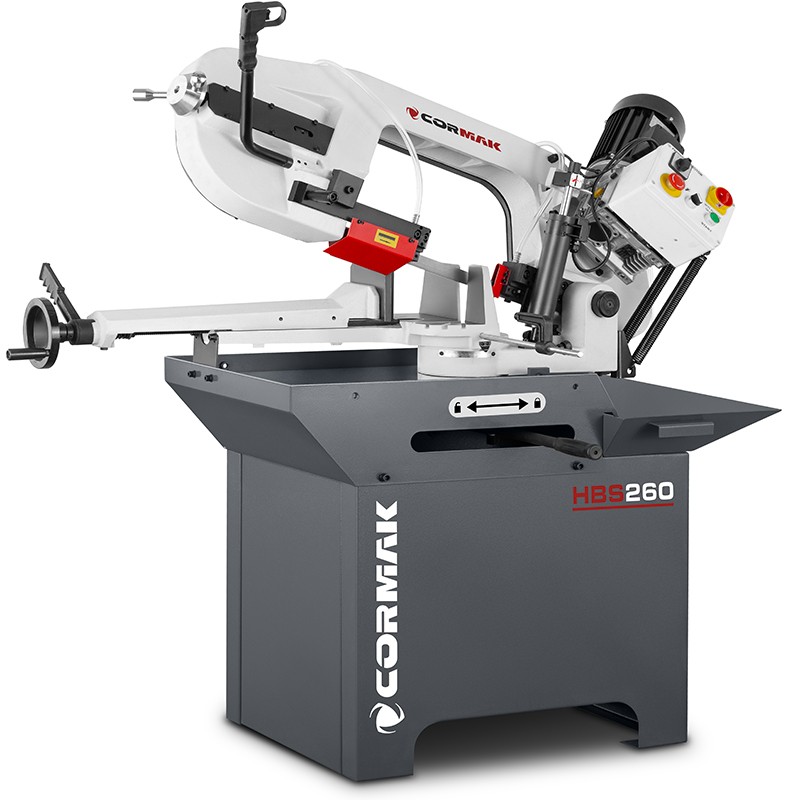

Metallbandsäge CORMAK HBS260

Maschinencharakteristik

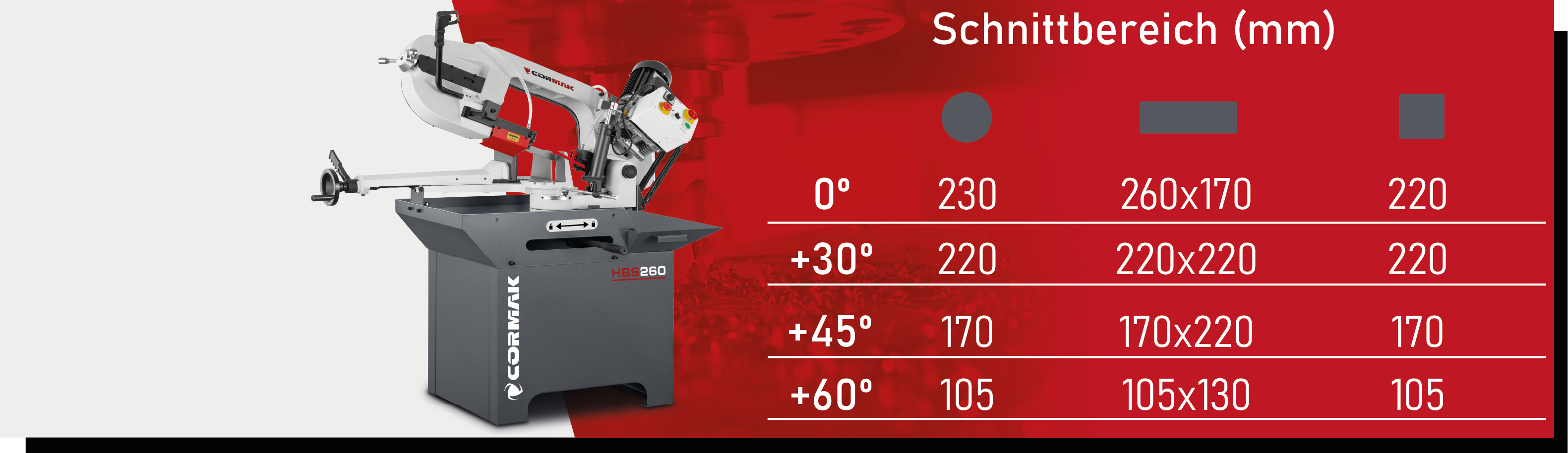

Die Bandsäge für Metalle, horizontal mit schwenkbarem Arm, ermöglicht das Sägen in einer zur Achse des zu trennenden Materials senkrechten Ebene sowie in jedem Winkel im Bereich von 0 bis 60°. Das Material kann von Hand oder mit einem beliebigen mechanischen Gerät zugeführt werden, während der Werkzeugvorschub automatisch erfolgt. Die Bandführungen sind mit speziellen Hartmetallplättchen und Lagern ausgestattet. Dies hat großen Einfluss auf die Bandführung, deren Lebensdauer, Geradheit, Genauigkeit und die Schnittqualität. Die Hartmetallführung reduziert den Verschleiß der Maschine und des Sägebandes in sehr hohem Maße. Die Maschine ist mit einer leistungsfähigen Kühlmittelpumpe mit geschlossenem Kühlmittelkreislauf ausgerüstet.

Der Sägebügel ist aus einem einteiligen Guss aus Gusseisen gefertigt; zusammen mit dem in dieser Säge verwendeten Sägeband mit 27 mm Breite ermöglicht dies vollumfänglich serielle Schnitte sowohl von Profilen als auch von Vollmaterial. Der Schraubstock befindet sich in einem verstellbaren Bett und ist mit einer Schnellspanneinrichtung ausgestattet. Die Führungen des Sägebandes sind mit Platten aus Hartmetall sowie einem System von Wälzlagern versehen. Gerade die FÜHRUNGEN AUS HARTMETALL sind für die Präzision und Geradheit des Schnittes verantwortlich.

Die Gestaltung des oberen Teils des Sockels bildet eine Wanne zum Ableiten des Kühlmittels und zum Auffangen der beim Sägen entstehenden Späne. Am Sockel ist ein Arbeitstisch aus Gusseisen mit schwenkbarem Arm und ein auf einem separaten Arm montiertes Bedienpult angebracht. Beim Schneidprozess ist die Hauptschnittbewegung das Bewegen des Sägebandes, der Vorschub erfolgt durch das Absenken des Arms. Die Absenkgeschwindigkeit des Arms (Schnittgeschwindigkeit) wird mittels Hydraulikzylinder geregelt.

Die Vorschubgeschwindigkeit wird am Bedienpult der Säge eingestellt. Zur Auswahl stehen zwei Bandgeschwindigkeiten: 35 und 70 m/min. In der unteren Stellung des Arms (nach dem Trennen des Materials) wird der Antrieb des Sägebandes automatisch ausgeschaltet. Für die Sicherheit sorgen Abdeckungen des Sägebandes sowie Mikroschalter, die den Motor nach Abschluss des Schnittzyklus oder beim Öffnen einer der Abdeckungen anhalten; eine zusätzliche Absicherung ist das automatische Abschalten der Säge im Falle eines Bandrisses.
